Můžete použít DXF soubor jako vrstvu na pozadí pro zadání objektů. Na rozdíl od importu DXF, při kterém je celý model načten převedený do uzlů a linií, představují vrstvy na pozadí druh vrstvy pro modelování.
Pomocí tlačítka
v liště nástrojů pro CAD můžete také definovat novou vrstvu na pozadí.
Pro použití vrstvy na pozadí ji nastavte jako Aktivní. Dále musí být aktivováno uchopení objektu s možností 'Vrstvy na pozadí' (viz kapitola Uchopení objektů). To lze rychle ovládat také tlačítkem
v
Liště nástrojů pro CAD
.
Kategorie
Vrstva na pozadí musí být ve formátu .dxf. 'Název souboru' nastavíte tak, že vyberete soubor v dialogovém okně Windows pomocí tlačítka
.
Určete souřadnicový systém, ke kterému se vrstva na pozadí vztahuje. Můžete vybrat uživatelsky definovaný souřadnicový systém ze seznamu nebo vytvořit nový pomocí tlačítka
.
'Pořadí rotace' popisuje pořadí úhlů, kterými lze provést rotaci os.
'Bod vložení' určuje, které místo na "obálce" vrstvy na pozadí bude umístěno do výchozího bodu. V seznamu jsou k dispozici různé možnosti výběru:
Pokud zaškrtnete kontrolní pole 'Vybrat v náhledu', můžete bod vložení určit graficky: Klikněte k tomu v sekci 'Výchozí bod' na pravé tlačítko
a poté určete bod vložení v oblasti náhledu.
Výchozí bod
Bod vložení vrstvy na pozadí se umístí do modelu na 'Výchozí bod'. Zadejte souřadnice tohoto bodu nebo jej určete graficky v pracovním okně pomocí levého tlačítka
nebo v oblasti náhledu pomocí pravého tlačítka
.
Možnosti
Pokud má být pro škálování vrstvy v prostorových směrech použito 'Nerovnoměrné měřítko', zaškrtněte kontrolní pole. Tím se zpřístupní odpovídající vstupní pole v sekci 'Měřítko'.
Pokud se 'Jednotky délky z DXF šablony' nemají převzít automaticky ze souboru DXF, můžete vybrat vhodnou jednotku v seznamu.
Měřítko
V této sekci můžete škálovat velikost vrstvy na pozadí, například pro vyrovnání nesrovnalostí v jednotkách. Obvyklým případem je 'Jednotné měřítko' Δ s rovnoměrným škálováním ve všech směrech. Pro nerovnoměrné měřítko zaškrtněte příslušné kontrolní pole v sekci 'Možnosti'.
Pomocí tlačítka
můžete přepínat mezi relativním a absolutním zadáním.
Použití vrstvy na pozadí

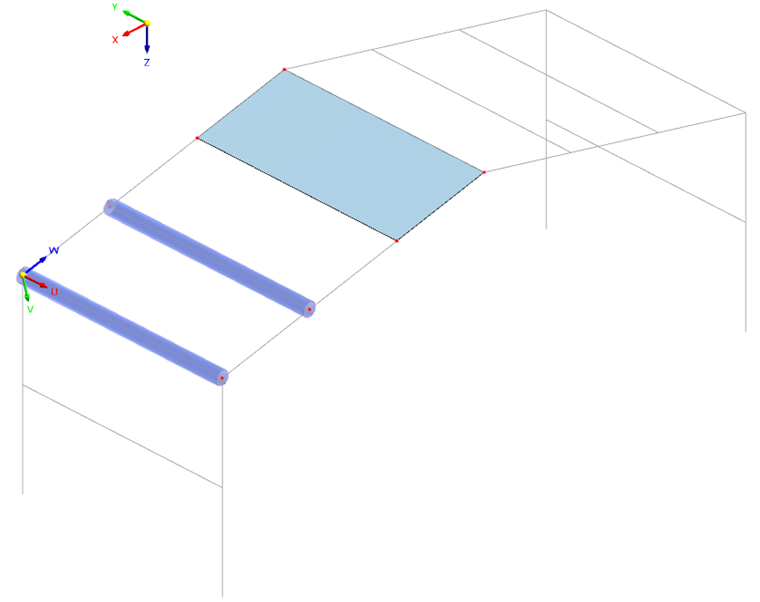

Pokud je vrstva na pozadí Aktivní, zobrazí se šedě podložená. Nyní můžete umisťovat uzly, linie, pruty a plochy do průsečíků linií vrstvy – za předpokladu, že je aktivováno uchopení objektu pro vrstvy na pozadí.
