Einwirkungen

Gehen Sie zum Reiter Basis.

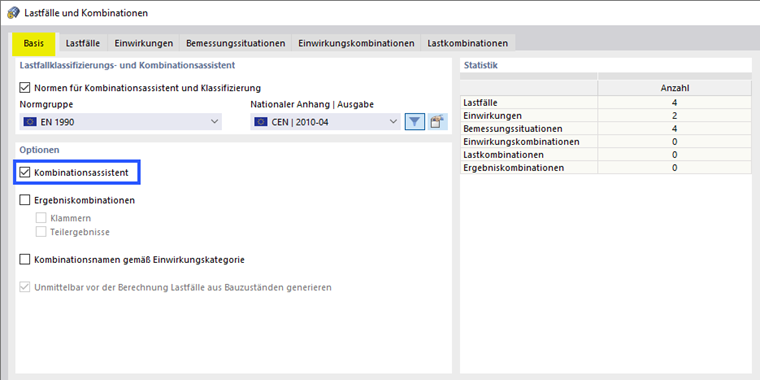

01 Aktivierter Kombinationsassistent im Reiter 'Basis'

Vergewissern Sie sich, dass im Dialogabschnitt 'Optionen' das Kontrollfeld Kombinationsassistent aktiviert ist.

Wechseln Sie zum Reiter Einwirkungen.

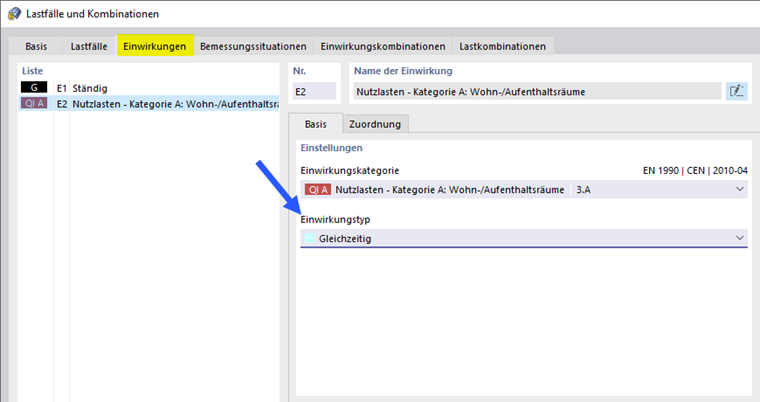

02 Einwirkungstyp 'Gleichzeitig' für Nutzlasten

Die beiden Einwirkungskategorien – 'Ständig' und 'Nutzlasten' – werden entsprechend der Definition beim Anlegen der Lastfälle aufgelistet (siehe Bild LF2: Nutzlast auf unterer Platte ).

Wählen Sie die zweite Einwirkung E2 Nutzlasten aus. Der 'Einwirkungstyp' ist 'Gleichzeitig': Sämtliche Lastfälle dieser Einwirkungskategorie können gleichzeitig wirksam sein (anders als z. B. Windlastfälle).

Im Reiter Zuordnung ist zu erkennen, dass LF2 bis LF4 dieser Kategorie zugeordnet sind.

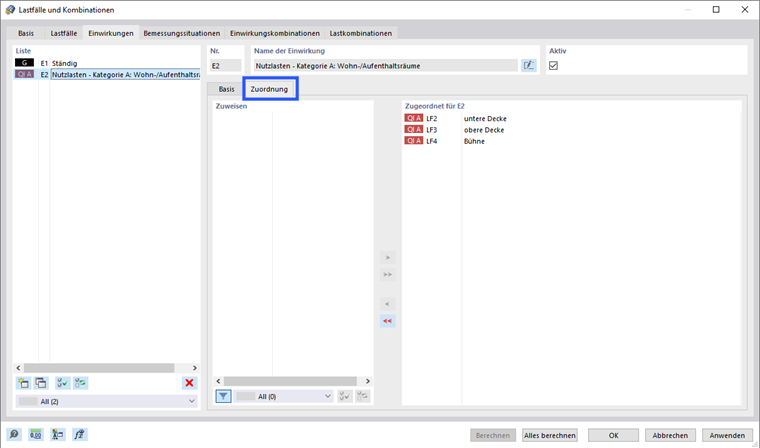

03 Reiter 'Einwirkungen' und Unterregister 'Zuordnung' mit Lastfällen der Einwirkungskategorie E2
