传感器

在对话框传感器中，您可以指定结构上测量点的位置，并输入测量数据。

对话框“传感器”

基础

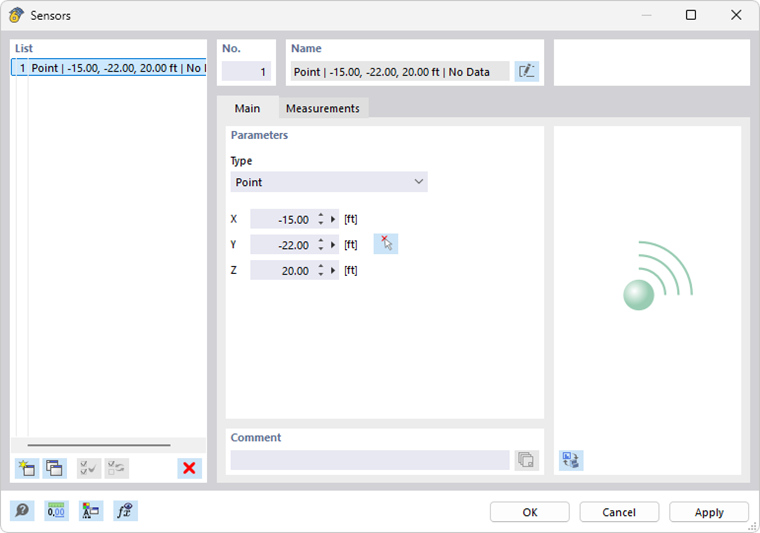

在基础选项卡中，您可以指定安装传感器的位置。在列表中选择该位置的类型：

• 点 – 杆件或面上的任意位置
• 节点 – 模型中已定义的节点

然后输入传感器的坐标。使用按钮 可以在模型中以图形方式确定位置。

测量

在测量选项卡中，您可以分配测量数据。

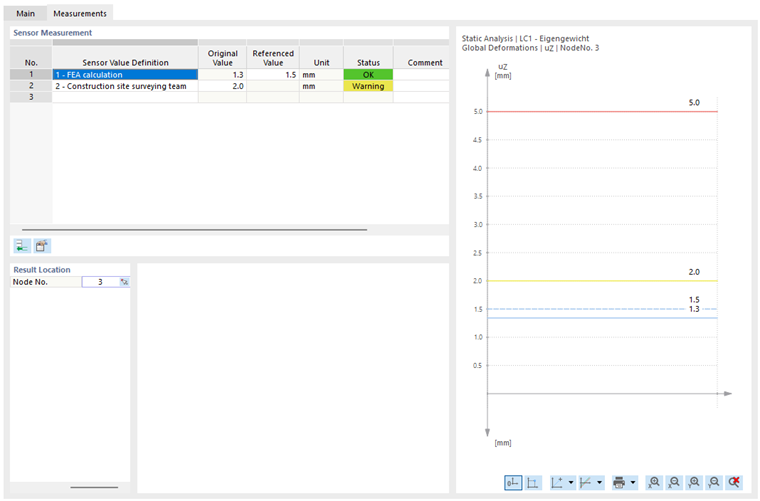

定义用于RFEM计算和测量结果的传感器值

传感器测量

在表格中，您可以指定在测量点有效的传感器值定义。表格列与传感器值定义中存储的“值来源”相匹配。

在传感器值定义列的列表中，选择已定义的条目。使用“新建传感器值定义”选项，您可以描述并应用传感器的测量值和阈值。

使用按钮 可以添加新的传感器测量行（或直接点击下一行）。使用按钮 可以打开“传感器值定义”对话框，以检查参数或根据需要进行调整。如果要删除某行，请使用包含相应选项的上下文菜单。

原始值列的功能取决于传感器值定义的“值来源”：

• 对于RFEM值，指定的是RFEM计算的结果。
• 对于用户自定义值，您可以在此处输入测量数据。

在参考值列中，您可以为RFEM结果定义一个参考值。

状态列显示根据测量值满足传感器条件的情况：

• OK：值低于警告阈值。
• 警告：超出警告阈值，但值仍低于警报阈值。
• 警报：值超过了警报阈值。

描述

此部分仅在用户自定义值来源时显示。您可以在此处输入注释并描述测量值。

结果位置

此部分仅当值表示RFEM结果时才显示（见图定义传感器值）。指定值所在的节点。在激活的单元格中，您可以使用按钮 在模型中以图形方式选择节点。

值

此部分仅当值来源为用户自定义函数时才显示。

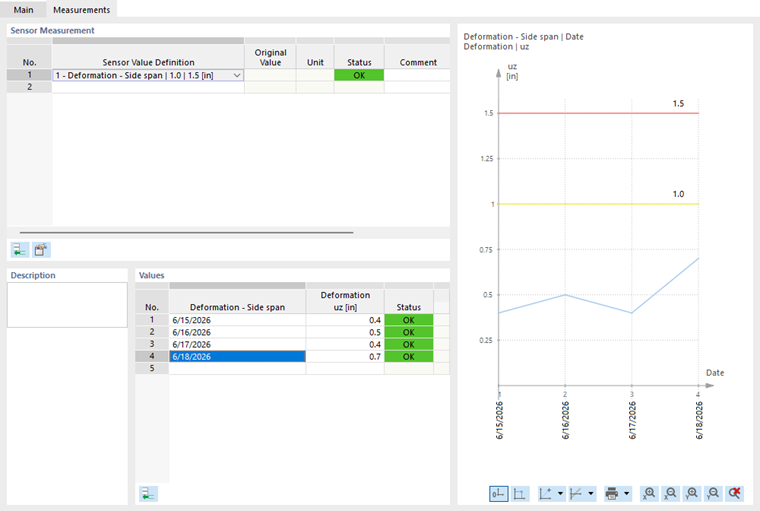

定义测量

您可以在此处输入各次测量的结果数据。
