CAD线条

使用CAD线可以创建构造线，并将其分配到图层。CAD线有助于模型对象的创建。

在导航器快捷菜单中，可以选择不同类型的CAD线。

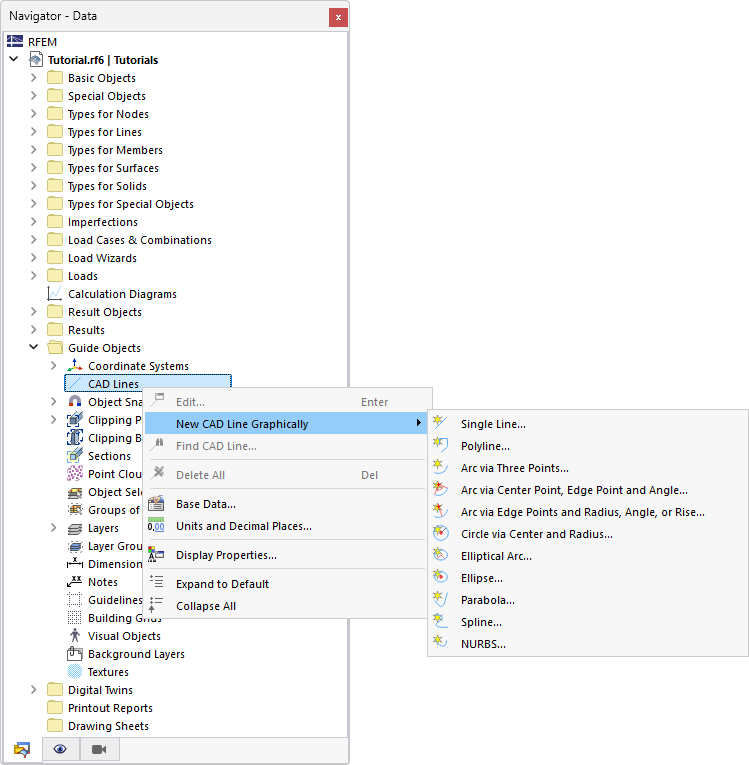

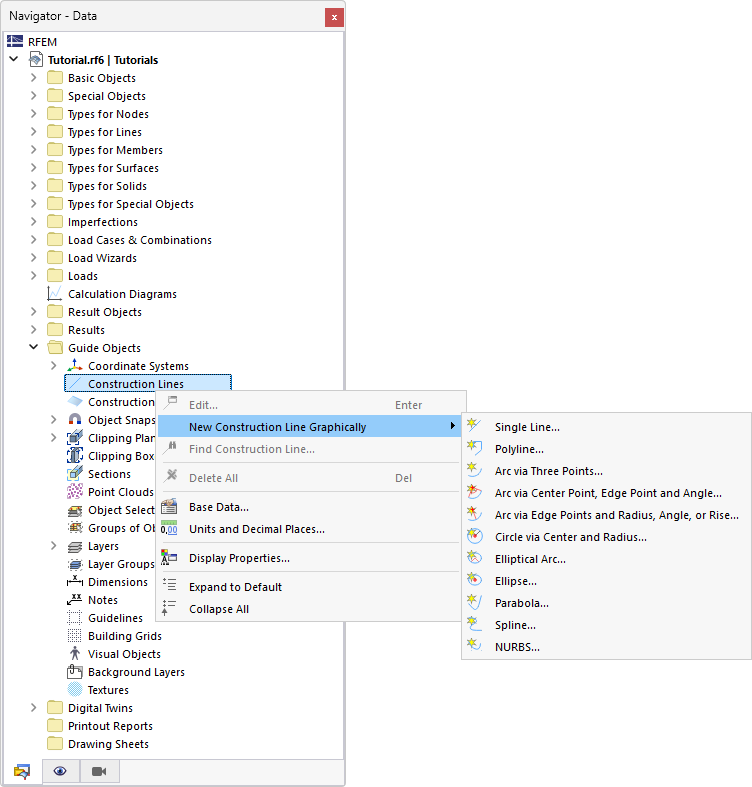

通过快捷菜单图形化设置CAD线

或者，您可以使用工具栏中的按钮 （位于图层按钮右侧上方），以打开“新建CAD线”对话框。

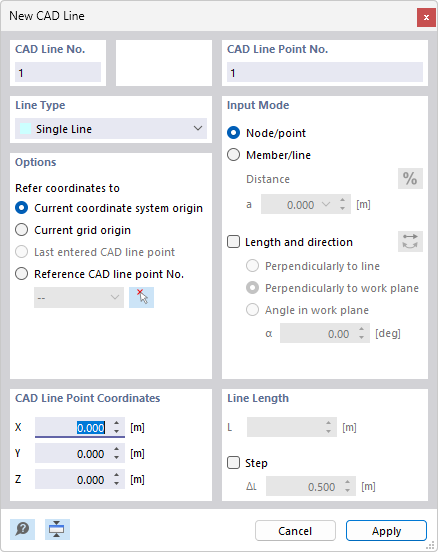

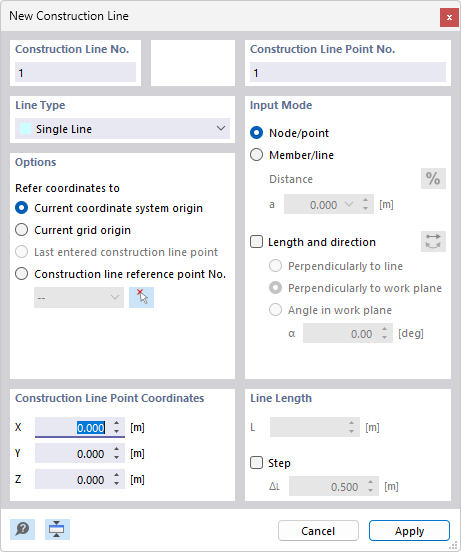

对话框“新建CAD线”

CAD线的定义方式与模型中相应的“真实”线相同。

图层中的CAD线

CAD线可以分配到一个 层，并在图层管理器中进行管理。这样可以在创建模型对象时有针对性地使用CAD线。

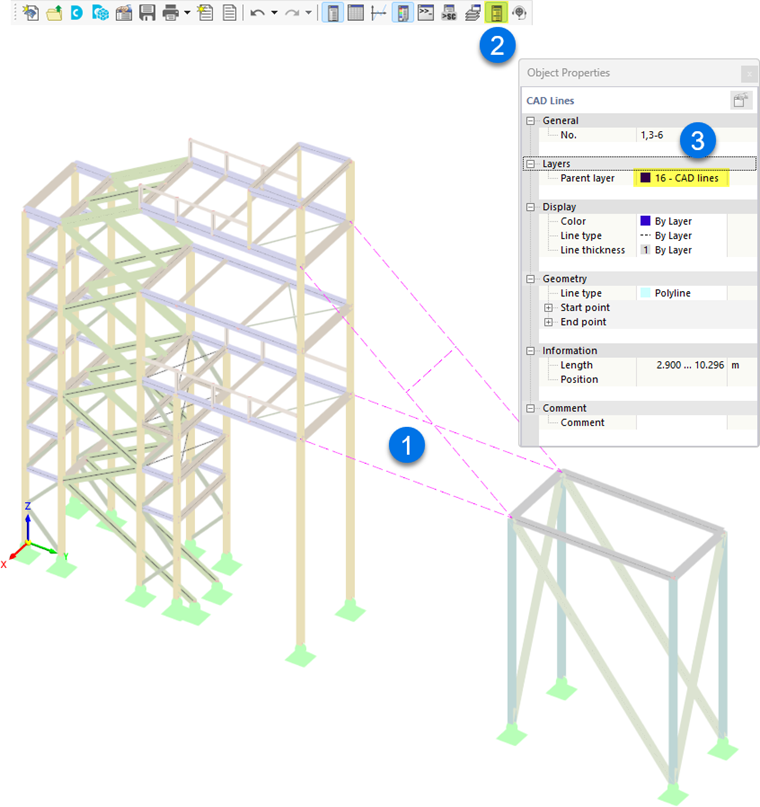

将CAD线指定到层

要将CAD线分配到一个图层，请按照以下步骤操作：

1. 选中该CAD线。
2. 通过工具栏中的按钮 激活“对象属性”面板。或者双击该CAD线。
3. 在面板类别“层”的列表中选择合适的条目。
