点云可在风洞模拟分析中灵活显示流线。通过点云，您可以定义随机或均匀分布在模型区域的 3D 空间中的点。这些点代表用户自定义区域内规则或不规则栅格的所谓"种子点"（Seed Points，也称"起始点"或"播种点"）。流线从这些出发点开始计算，以可视化流场。这些点的位置决定了可以看到流动的哪些结构（涡流、分离区、驻点）。

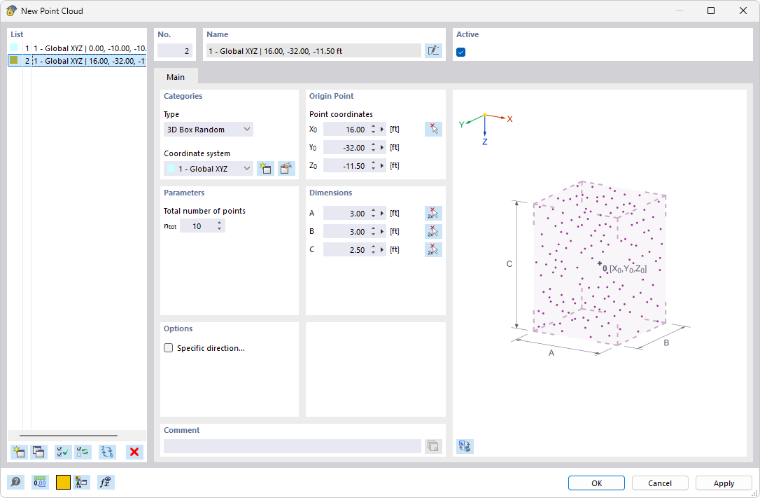

定义点云
类别
在列表中选择点云的'类型'。有多种几何形状和方式可供选择：
- 3D 盒随机：长方体内随机点的空间布置
- 3D 盒：长方体内规则点的空间布置
- 矩形：矩形内规则点的平面布置
- 段：沿一条线均匀布置点
- 球体：球体内均匀分布点的空间布置
- 圆形：圆形内均匀分布点的平面布置
参数
指定要在点云中生成的'点的总数'。在 3D 盒或矩形中均匀布置时，您还可以设定各方向的点数量。
起始点
指定代表点云中心的'点坐标'。使用按钮
也可以在图形中确定该点。
尺寸
输入选项与点云类型相匹配。对于 3D 盒，长方体的数量由尺寸描述，这些尺寸从中心出发对称地应用于三个方向中的每一个。使用按钮
也可以在工作窗口中以图形方式确定间距。对于球体或圆形，则输入半径。
选项
如果勾选'特定方向'复选框，可以独立于坐标系来调整点云的方向。在'特定方向'选项卡中定义参数（参见章节 节点支座）。
使用点云
点云中的点是流线显示的基础。您也可以定义多个点云，从而同时显示和分析独立子区域中的流线。风洞模拟分析完成后，点云的结果即可使用，您可以在'导航器 - 结果'中激活其显示。

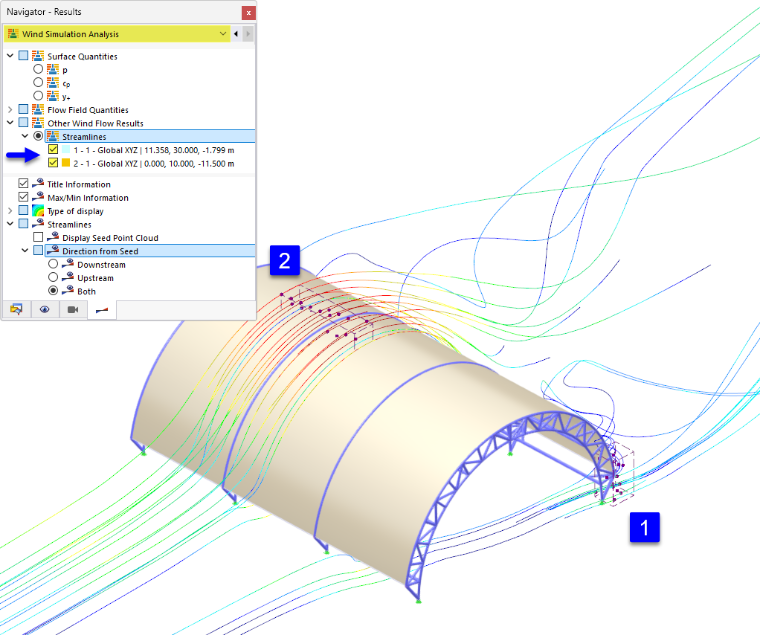

点云的流线
在类别其他风流结果中，您可以控制哪些流线以图形方式显示：
- 如果未激活任何用户自定义点云，则显示风洞中通用种子点的结果。这些种子点根据特定准则通过算法生成。
- 如果勾选一个或多个点云，则显示这些区域内特定种子点的结果。
在导航器下部区域，您可以在类别种子方向中设定从种子点出发显示哪些流线：
- 顺流：沿风向
- 逆流：逆风向
- 两者：顺流和逆流

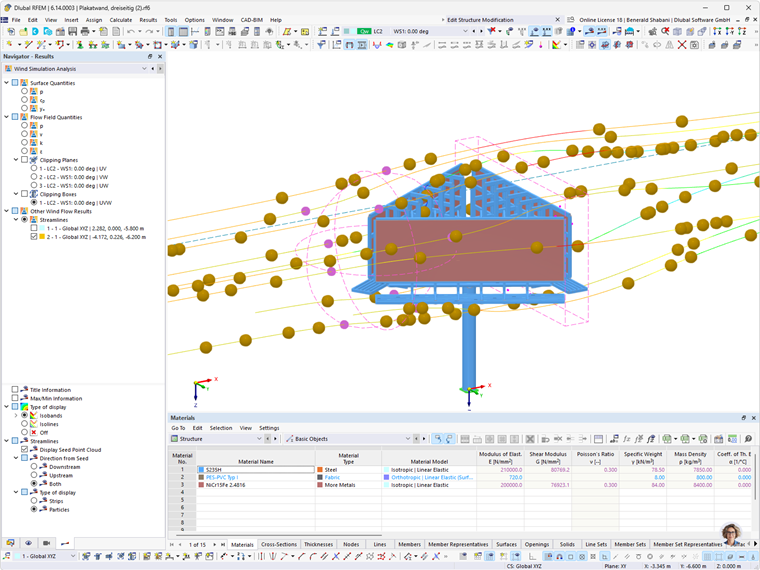

流线动画
点云的流线也可以作为运动流程显示。点击工具栏中的按钮
，即可在模型上以动画方式显示风流。
在控制面板的第二个选项卡中，您可以调整动画设置，例如条带的数量、尺寸和长度以及动画速度。流线不仅可以显示为条带，还可以显示为粒子。
