Zusätzliche Fundamentlasten

Auf die Fundamentplatte können zusätzliche Lasten aufgebracht werden. Jede dieser Lasten muss einem Lastfall zugewiesen werden.

Im Daten-Navigator können Sie in der Kategorie Lasten eine neue zusätzliche Fundamentlast definieren. Wählen Sie den entsprechenden Lastfall aus. Doppelklicken Sie dann den Eintrag Zusätzliche Fundamentlasten.

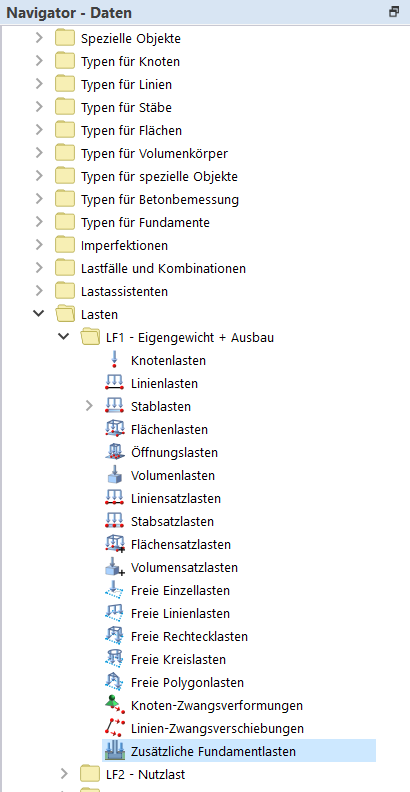

Betonfundamente | Neue zusätzliche Fundamentlast über den Daten-Navigator

Alternativ können Sie eine zusätzliche Fundamentlast in der Tabelle Lasten oder die Listenschaltfläche in der Symbolleiste erstellen.

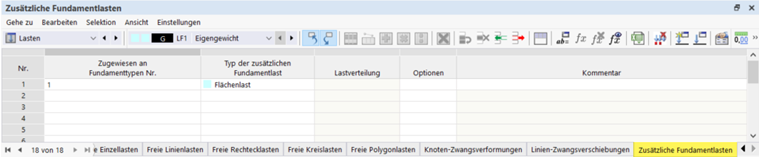

Betonfundamente | Zusätzliche Fundamentlast in der Tabelle Lasten

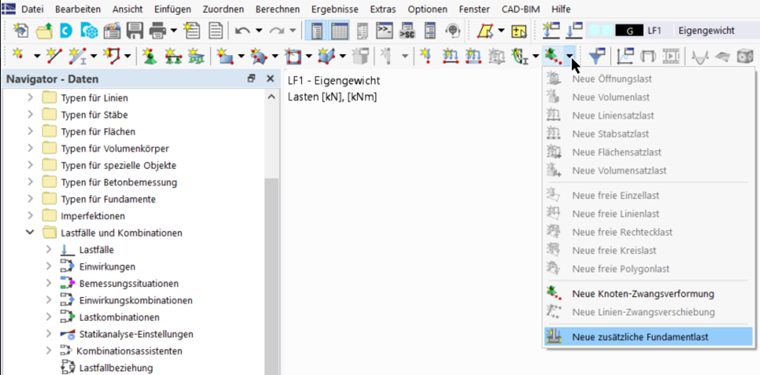

Betonfundamente | Zusätzliche Fundamentlast in der Symbolleiste

Es öffnet sich das Dialogfenster Zusätzliche Fundamentlast.

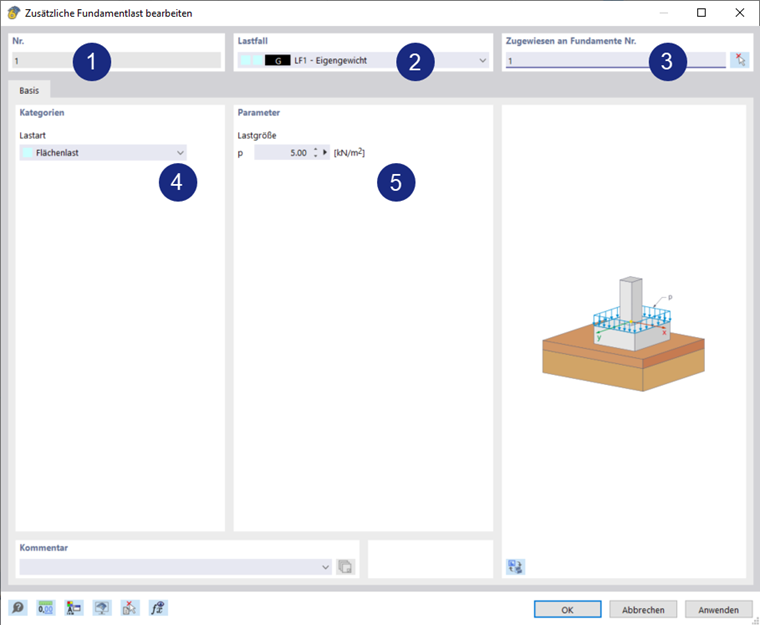

Betonfundamente | Dialog Fenster zusätzliche Fundamentlast bearbeiten

1. Last-Nummer: In diesem Feld wird die Nummer der zusätzlichen Fundamentlast angezeigt.
2. Lastfall: Hier wird der Lastfall ausgewählt, dem die zusätzliche Fundamentlast zugeordnet werden soll. Sie können aus der Liste der definierten Lastfälle den passenden auswählen.
3. Zugewiesen an Fundamente Nr.: In diesem Feld wird die Nummer des Fundaments angezeigt, dem die zusätzliche Fundamentlast zugewiesen wurde.
4. Kategorie: In diesem Abschnitt ist die 'Lastart' festzulegen (Flächenlast, Linienlast, Einzellast, Überschüttung und Grundwasser). Die einzelnen Lastarten sind in den Unterkapiteln beschrieben.
5. Parameter: Je nach Lastart können Sie hier die Fundamentlastparameter wie z. B. Lastgröße und Ordinaten definieren.
