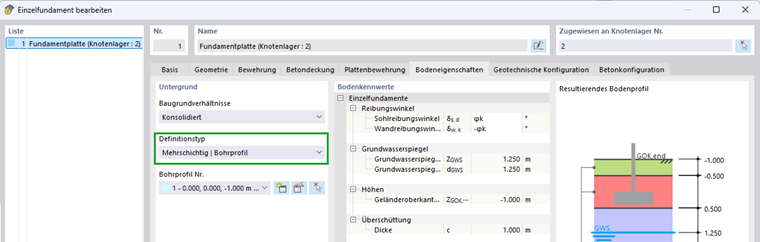

Wenn der Definitionstyp = Mehrschichtig | Bohrprofil gewählt wird, werden alle Schichten, inklusive der Überschüttung, direkt aus dem Bohrprofil ermittelt.
- Bohrprofil

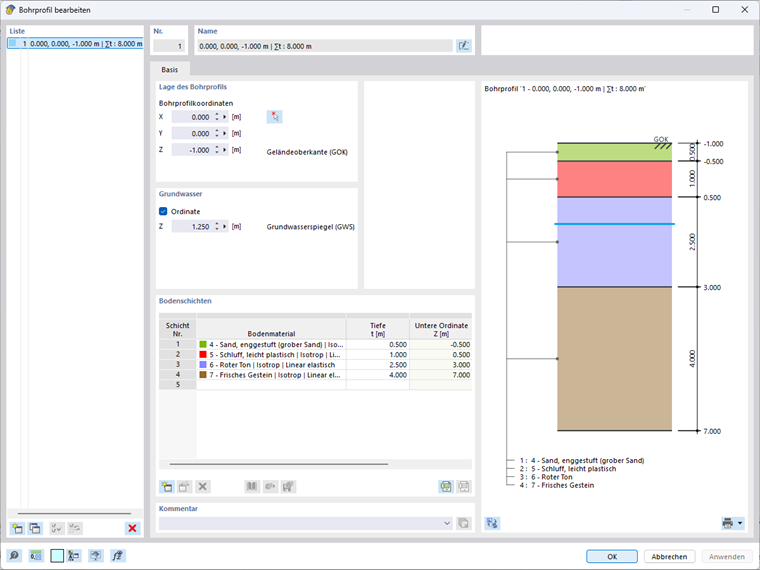

Die Eingabe der Bodenschichten erfolgt über das Bohrprofil. Dabei werden Schichtmaterial, Dicke und alle relevanten geotechnischen Parameter eingegeben. Die Überschüttung und das Grundwasser werden direkt über das Bohrprofil definiert, sodass eine manuelle Eingabe in diesem Fall entfällt.
- Bodenschichten
Die Bodenschichten werden im Bohrprofil durch Auswahl des Materials und der entsprechenden Schichtdicke definiert. Die Eingabe erfolgt tabellarisch, wobei jede Schicht individuell angepasst werden kann.
- Darstellung des Bodenprofils

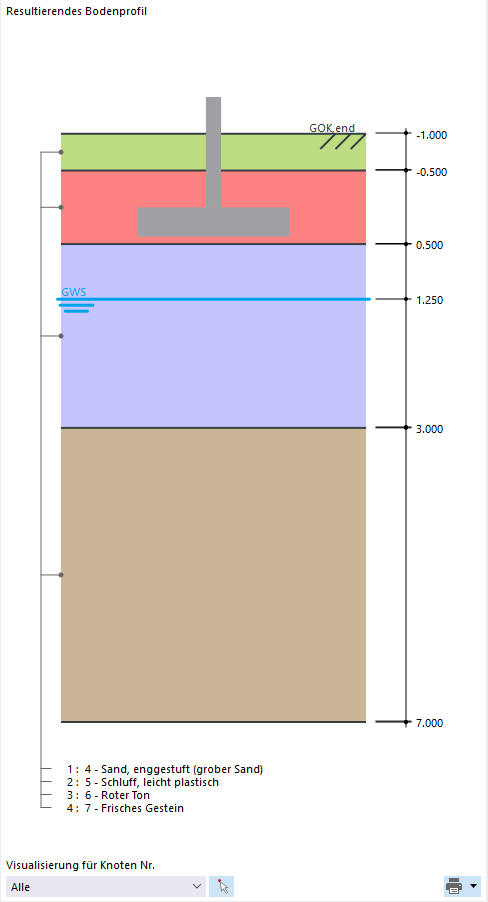

Sobald das Bohrprofil abgeschlossen ist, wird das Bodenprofil visuell angezeigt, und alle Schichten, inklusive der Überschüttung, werden entsprechend ihrer definierten Parameter abgebildet.
Die Grafik zeigt alle Bodenschichten und den Grundwasserstand. Diese Informationen werden automatisch in das Resultierende Bodenprofil aktualisiert und hängen vom Bohrprofil ab.

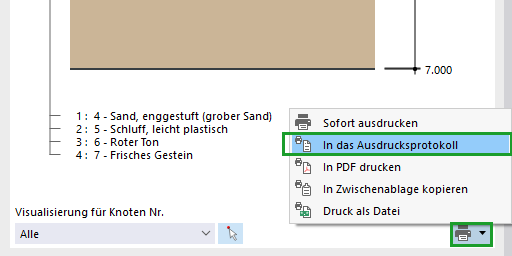

Diese Darstellung kann auch direkt ins Ausdruckprotokoll übernommen werden.
