Geometrie

Das Register Geometrie dient zur Eingabe der Abmessungen der Fundamentplatte und des Köchers.

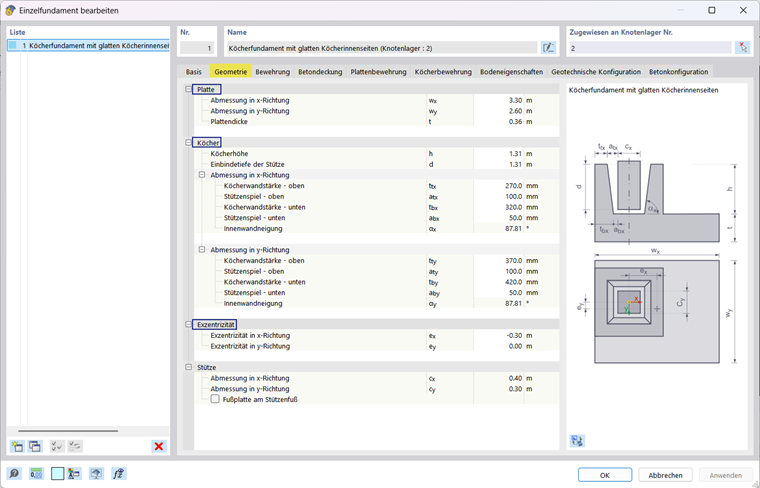

Betonfundamente | Köcherfundamente Register Geometrie

Variable	Bezeichnung
w_x / w_y	Fundamentplattenabmessung in x- bzw. y-Richtung
t	Fundamentplattendicke
h	Köcherhöhe
d	Einbindetiefe der Stütze
t_tx / t_ty	Köcherwandstärke oben in x- bzw. y-Richtung
a_tx / a_ty	Stützenspiel oben in x- bzw. y-Richtung
t_bx / t_by	Köcherwandstärke unten in x- bzw. y-Richtung
a_bx / a_by	Stützenspiel unten in x- bzw. y-Richtung
α_x / α_y	Innenwandneigung in x- bzw. y-Richtung
e_x / e_y	Exzentrizität in x- bzw. y-Richtung
c_x / c_y	Stützenabmessung in x- bzw. y-Richtung

Mit der Schaltfläche können Sie das dynamische Modell mit den Abmessungen direkt im Register anzeigen.

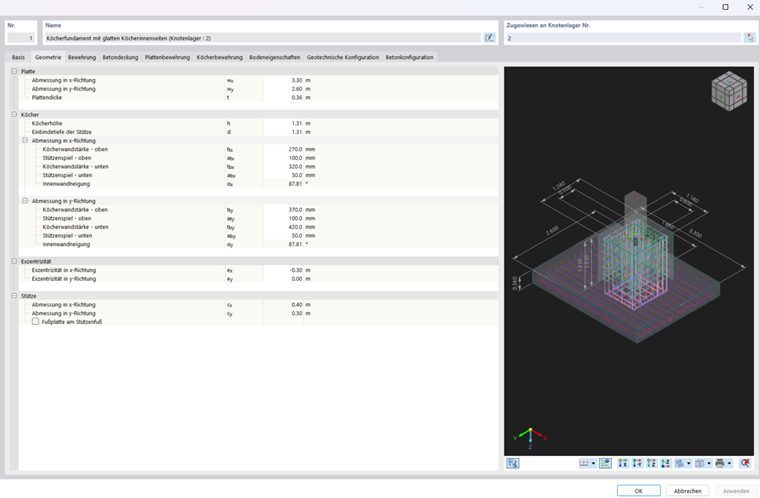

Köcherfundamente Geometrieregister mit dynamischem Modell

Info

Die Stützenabmessungen können hier nicht angepasst werden. Sie lassen sich nur im Querschnitt-Dialog des entsprechenden Stabes ändern.

Mindestabmessungen

Die folgenden Mindestabmessungen müssen eingehalten werden, um eine korrekte geometrische Ausführung des Köcherfundamentes zu gewährleisten:

Einbindetiefe

Die Einbindetiefe darf nicht größer sein als die Höhe des Köchers:

d \leq h

Köcherfundamente | Maximale Einbindetiefe der Stütze

Obere Köcherwandstärke

Die obere Mindestdicke der Köcherwand ergibt sich als das Maximum aus vier einzeln Mindestwerten. Die jeweils größte dieser Dicken definiert die erforderliche Wanddicke:

Die Köcherwand (Je nach Bügelanordnungsart) muss so bemessen sein, dass der Biegerollendurchmesser, der Durchmesser der statisch erforderlichen vertikalen Bügel in x-Richtung, die Durchmesser der horizontalen Bügel in y-Richtung (innen und außen) sowie die doppelte Betondeckung ausreichend berücksichtigt werden können:

\{\begin{cases} 2 \cdot (c_{k} + d_{m, v, x} + d_{s, v, x}) + d_{s, h, x} + \max (d_{s, h, outer}, d_{s, h, y}) + d_{s, v, y} \leq t_{tx} & Bügel, die die Stütze umschließen \\ 2 \cdot (c_{k} + d_{m, v, x} + d_{s, v, x}) + d_{s, h, x} + \max (d_{s, h, x}, d_{s, h, y}) + d_{s, v, y} \leq t_{tx} & Bügel, die komplett in einer Köcherwand liegen \end{cases}

c_k	Köcherwand Betondeckung
d_m,v,x	Mindestbiegerollendurchmesser vertikale statische Bügel in x-Richtung
d_s,v,x	Durchmesser dieser vertikalen statischen Bügel
d_s,h,x	Durchmesser horizontaler Bügel in x-Richtung (innen)
d_s,h,outer	Durchmesser äußerster horizontaler Büge
d_s,h,y	horizontaler Bügel in y-Richtung
d_s,v,y	Durchmesser vertikaler Bügel in y-Richtung

Köcherfundamente | Wandstärke Mindestabmessungen (1)

Die zweite Bedingung ist von der breite der Stütze sowie von dem Stützenspiel (oben und unten) anhängig:

\frac{(2.0 \cdot a_{tx} + c_{x}) + (2.0 \cdot a_{bx} + c_{x})}{6.0} \leq t_{tx}

Köcherfundamente | Wandstärke Mindestabmessungen (2)

Die dritte Bedingung ist eine geometrische Vorgabe, die von der Breite der Stütze abhängig ist:

\frac{c_{x} + 15 cm}{3} \leq t_{tx}

Köcherfundamente | Wandstärke Mindestabmessungen (3)

Zur Sicherstellung einer absoluten Untergrenze wird unabhängig von der Bewehrung und Geometrie eine Mindestwanddicke von 10 cm angesetzt:

10 cm \leq t_{tx}

Köcherfundamente | Wandstärke Mindestabmessungen (4)

Info

Die Mindestabmessungen der Wandstärke in y-Richtung sind analog zu denen in x-Richtung zu betrachten.

Weitere Mindestabmessungen

\{\begin{cases} (t_{tx} + a_{tx}) = (t_{bx} + a_{bx}) \\ (t_{t y} + a_{t y}) = (t_{b y} + a_{b y}) \end{cases}

Köcherfundamente | Köcherbreite Bedingung

Diese Beziehungen stellen sicher, dass die Gesamtbreite des Köchers in jeder Richtung an der Ober- und Unterseite identisch ist.

\{\begin{cases} (t_{tx} \leq t_{bx}) & (a_{tx} \geq a_{bx}) \\ (t_{t y} \leq t_{b y}) & (a_{t y} \geq a_{b y}) \end{cases}

Köcherfundamente | Köcherinnenwände Bedingung

Diese Beziehungen gewährleisten, dass:

Die Wandstärke unten mindestens so groß ist wie die Wandstärke oben.
Das Stützenspiel oben mindestens so groß ist wie das Stützenspiel unten.

Die Innenwand des Köchers kann entweder senkrecht verlaufen oder nach außen geneigt sein. Eine Neigung nach innen wird dabei verhindert.
