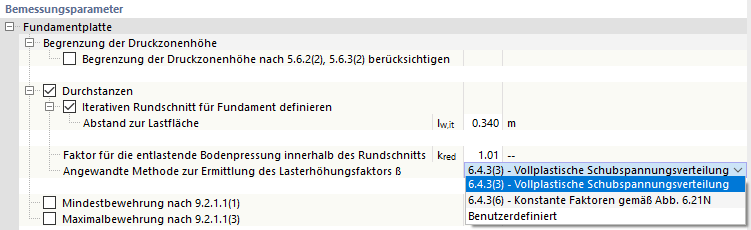

Die Kategorie Durchstanzen verwaltet die Parameter, die für die Durchstanznachweise relevant sind.
Der kritische Rundschnitt wird durch eine iterative Berechnung ermittelt. Wenn Sie das Kontrollfeld 'Iterativen Rundschnitt für Fundament definieren' anhaken, können Sie den Abstand zur Lastfläche lw,it manuell festlegen.
kred ist ein Faktor zur Berücksichtigung der entlastend wirkenden Bodenpressungen innerhalb des Durchstanzkegels. Dieser Faktor bestimmt, wie viel Prozent der Bodenpressung im Durchstanzkegel als entlastend in die Berechnung der resultierenden Querkraft einfließen. Ein Wert von kred = 1,00 bedeutet, dass die Bodenpressungen innerhalb des Durchstanzkegels vollständig berücksichtigt werden und somit maximal entlastend wirken. Ein Wert kleiner als 1,00 verringert die berücksichtigte Bodenpressung entsprechend, was zu einer höheren resultierenden Querkraft führt.
Der Parameter β kann nach verschiedenen Möglichkeiten ermittelt werden. In der Liste stehen drei Optionen zur Auswahl. Der Lasterhöhungsfaktor kann so unter Annahme einer vollplastischen Schubspannungsverteilung gemäß EN 1992-1-1 [1] 6.4.3(3) oder aus konstanten Faktoren nach 6.4.3(6) bestimmt werden. Zusätzlich besteht die Möglichkeit, den Wert benutzerdefiniert einzutragen.

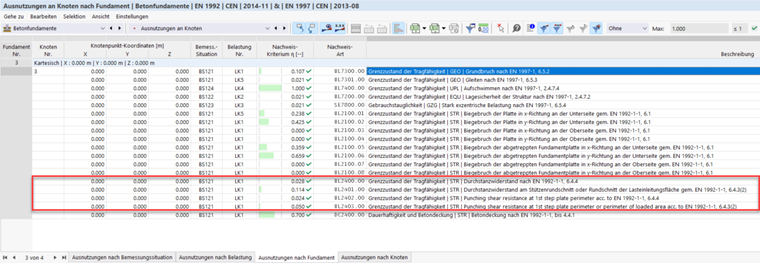

Bei einem Stufenfundament werden zwei separate Durchstanznachweise geführt: einer an der ersten Stufe und einer an der Fundamentplatte.:
Nachweis an der Fundamentplatte
Der erste Durchstanznachweis betrifft die Fundamentplatte. Die Lasteinleitungsfläche ist der Stützenquerschnitt. Der kritische Rundschnitt wird daher in einem definierten Abstand vom Stützenrand aus konstruiert und umschließt nur den Bereich unmittelbar um die Stütze.
Nachweis an der ersten Stufe
Der zweite Nachweis betrifft die erste Stufe. Die Stütze leitet ihre Last zunächst in die erste Stufe ein, bevor diese die Last flächig an die Fundamentplatte weitergibt. Maßgebende Lasteinleitungsfläche ist daher nicht der Stützenquerschnitt, sondern die Grundfläche der ersten Stufe.
