Horizontale Bügel

Blockfundament mit rauen Köcherinnenseiten

Die äußeren Bügel des Köchers können einer oder zwei 'Verteilungsflächen' zugeordnet werden:

1. I. Fläche: Die erste Verteilungsfläche reicht von der oberen Plattenkante bis zur Einbindetiefe der Stütze.
2. II. Fläche: Die zweite Verteilungsfläche umfasst den verbleibenden Bereich des Köchers.

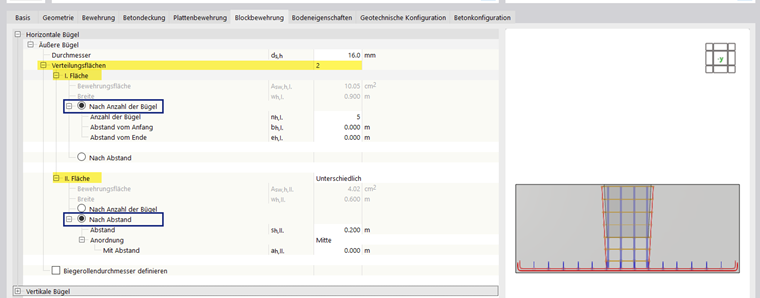

Betonblock mit horizontalen Bügeln

In der Liste der Verteilungsflächen haben Sie die Möglichkeit, die Bügel bis zur Einbindetiefe der Stütze (Option 1) oder bis zum Ende des Köchers (Option 2) zu definieren.

Nachdem Sie den Bügeldurchmesser d_s,h festgelegt haben, können Sie die Bügel wie folgt anordnen:

• Nach Anzahl der Bügel: Geben Sie die Anzahl der Bügel n_h,l. ein. Sie haben die Möglichkeit, die Bügel mit einem Versatz vom Anfang b_h,l. und/oder vom Ende e_h,l. anzuordnen.
• Nach Abstand: Geben Sie den Bügelabstand der Bügel n_h,l. ein.

Blockfundament mit glatten Köcherinnenseiten
