In diesem Kapitel wird die Eingabe der Bewehrung für Köcherfundamente erläutert. Es werden zwei Varianten der horizontalen Bewehrung beschrieben: Köcherbewehrung mit umschließenden Bügeln und mit einzelnen Bügeln für jede Seite. Zudem wird die Eingabe der vertikalen Bewehrung in x- und y-Richtung erklärt.
Horizentale Bügel
Für die Horiznzale Bügel sind zwei Anordnungsarten möglich:
- Bügel, die die Stütze umschließen
- Bügel die komplett in einer Köcherwand liegen
Der Anordnungstyp wird im Register Bewehrung ausgewählt
Köcherbewehrung mit umschließenden Bügeln
Die Abbildung zeigt eine Draufsicht eines Kochers mit stützenumschließender Bewehrung. Die Horizontale Bügelbewehrung ist durch drei verschiedene Bügelgruppen gekennzeichnet:
| Farbe | Bügel |
|---|---|
| Gelb | Obere Bügelgruppe, deren Schenkel allseitig außenliegen |
| Cyan | Obere Bügelgruppe, deren Schenkel in x-Richtung außenliegen |
| Grün | Obere Bügelgruppe, deren Schenkel in y-Richtung außenliegen |
Die blauen und roten Bügel stellen die vertikale Bewehrung dar.
Köcherbewehrung mit einzelnen Bügeln für jede Seite

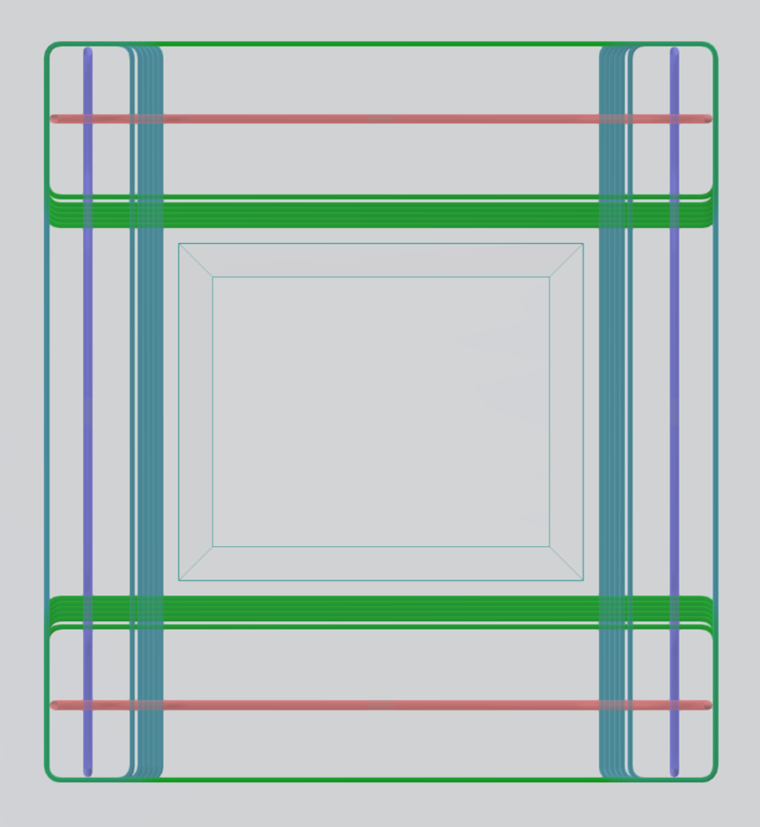

Die Abbildung zeigt eine Draufsicht eines Kochers mit einzelnen Bügeln für jede Köcherwand. Die horizontale Bügelbewehrung ist in zwei unterschiedliche Bügelgruppen unterteilt:
| Farbe | Bügel |
|---|---|
| Grün | Obere Bügelgruppe, deren Schenkel in x-Richtung außenliegen |
| Cyan | Obere Bügelgruppe, deren Schenkel in y-Richtung außenliegen |

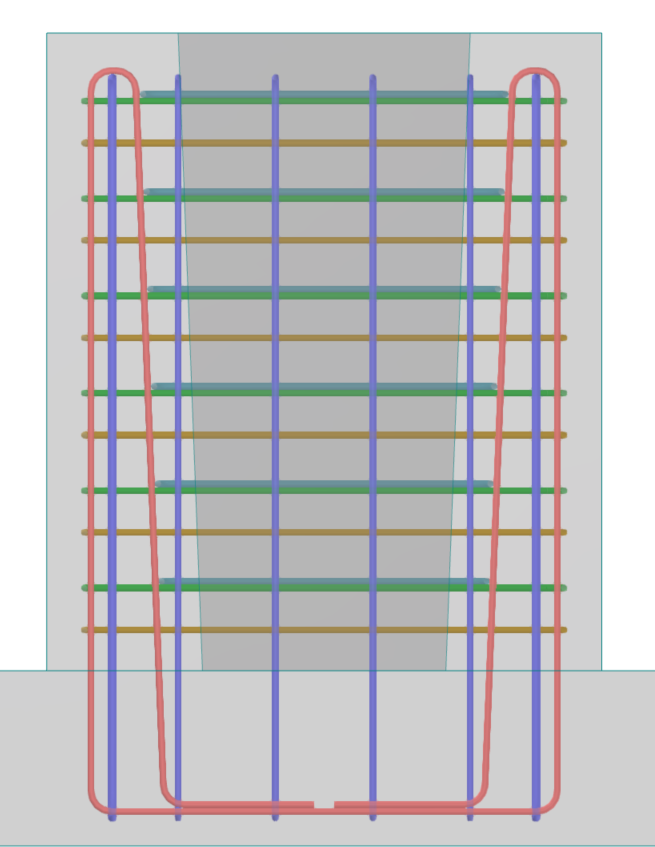

Vertikale Bügel
Unabhängig davon, ob die Bügel die Stütze umschließen oder in den Köcherwänden verlaufen, bleibt die vertikale Bewehrung in beiden Fällen identisch. Die vertikale Bügelbewehrung setzt sich zusammen aus:
| Farbe | Bügel |
|---|---|
| Rot | Vertikale Bügelgruppe zur Bewehrung der Wandscheibe in x-Richtung |
| Blau | Vertikale Bügelgruppe zur Bewehrung der Wandscheibe in y-Richtung |

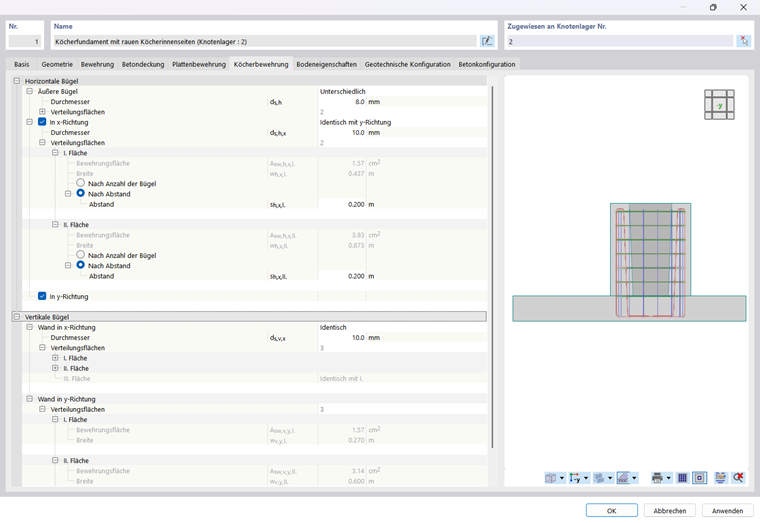

Bewehrung Eingabe
Die Eingabe der horizontalen und vertikalen Bügel erfolgt im Register für die Köcherbewehrung. Entscheiden Sie sich für eine Köcherbewehrung mit umschließenden Bügeln, müssen die drei Bügelgruppen (äußere Bügel sowie Bügel in x- und y-Richtung) angeordnet werden.

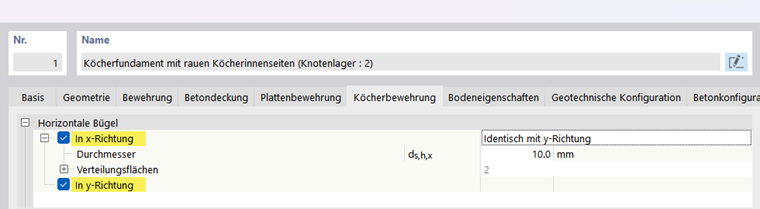

Die Bügel in x- und y-Richtung können entweder identisch oder unterschiedlich sein. Wählen Sie hingegen eine Köcherbewehrung mit einzelnen Bügeln für jede Seite, müssen die entsprechenden zwei Bügelgruppen eingegeben werden.
Anschließend müssen die vertikalen Bügel in x- und y-Richtung angegeben werden.
