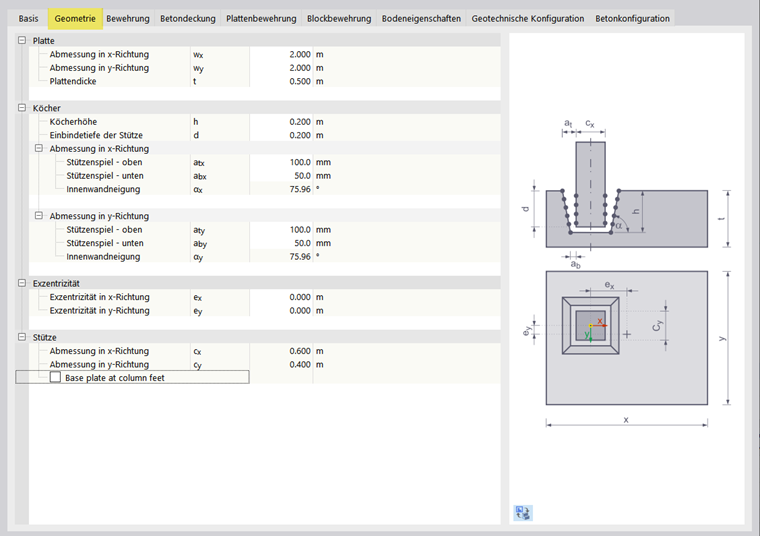

Das Register Geometrie verwaltet die Abmessungen von Fundamentplatte und Köcher.
Sie können die Geometrie der Platte und des Köchers über Parameter definieren.
| Variable | Bezeichnung |
|---|---|
| wx | Fundamentplattenabmessung in x-Richtung |
| wy | Fundamentplattenabmessung in y-Richtung |
| t | Fundamentplattendicke |
| h | Köcherhöhe |
| d | Einbindetiefe der Stütze |
| atx / aty | Stützenspiel oben in x- bzw. y-Richtung |
| abx / aby | Stützenspiel unten in x- bzw. y-Richtung |
| ex / ey | Exzentrizität in x- bzw. y-Richtung |
| cx / cx | Stützenabmessung in x- bzw. y-Richtung |
Mindestabmessungen
Folgende Mindestabmessungen sind zu beachten:
|
d |
Einbindetiefe der Stütze |
|
ctop |
Betondeckung oben |
|
cbottom |
Betondeckung unten |
|
t |
Platttendicke |
|
atx,y |
Stützenspiel in x bzw. y-Richtung |
|
ex,y |
Exzentrizität in x bzw. y-Richtung |
|
cx,y |
Stützenabmessung in x- bzw. y-Richtung |
|
tmin |
Mindestplattendicke |
|
wx,y |
Plattenabmessung in x- und y-Richtung |
Rotation des Fundaments über das Knotenlager
Die Rotation eines Fundaments um die Z-Achse erfolgt über das lokale Koordinatensystem des zugehörigen Knotenlagers.
Hierzu ist ein benutzerdefiniertes lokales Koordinatensystem zu erstellen und dem Knotenlager zuzuweisen.
Das Fundament übernimmt die Orientierung dieses lokalen Koordinatensystems. Eine direkte Rotation des Fundaments ist nicht vorgesehen. Voraussetzung für die Anwendung ist, dass die lokale Z-Achse des Knotenlagers parallel zur globalen Z-Achse verläuft.
Die Orientierung der Stütze hat keinen Einfluss auf die Ausrichtung des Fundaments. Eine Rotation der Stütze um die globale Z-Achse kann unabhängig vom Fundament erfolgen und ist für die Bemessung des Fundaments nicht zwingend erforderlich, wobei für die Verwendung von Fundamenten eine zur globalen Z-Achse parallele Ausrichtung der Stütze vorausgesetzt wird.
