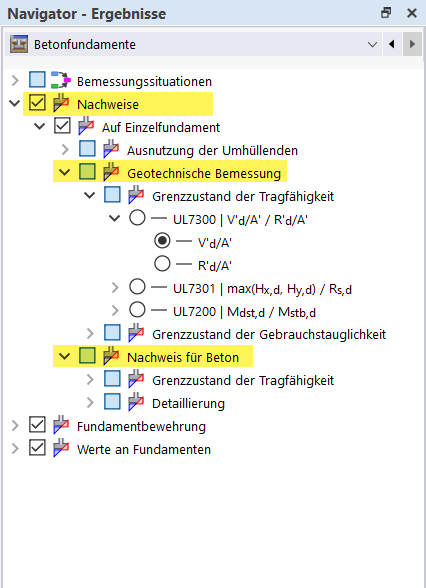

In der Navigator-Kategorie Nachweise können Sie steuern, welche Nachweise mit den jeweiligen Ausnutzungen an den bemessenen Objekten grafisch angezeigt werden. Diese Kategorie enthält weitere Unterkategorien für die spezifischen Nachweisarten:
- Geotechnische Bemessung: Es stehen die spezifischen Nachweisarten für den Grenzzustand der Tragfähigkeit und den Grenzzustand der Gebrauchstauglichkeit zur Auswahl.
- Nachweis für Beton: Die Stahlbetonnachweise sind in Nachweise für den Grenzzustand der Tragfähigkeit und für die Detaillierung unterteilt.

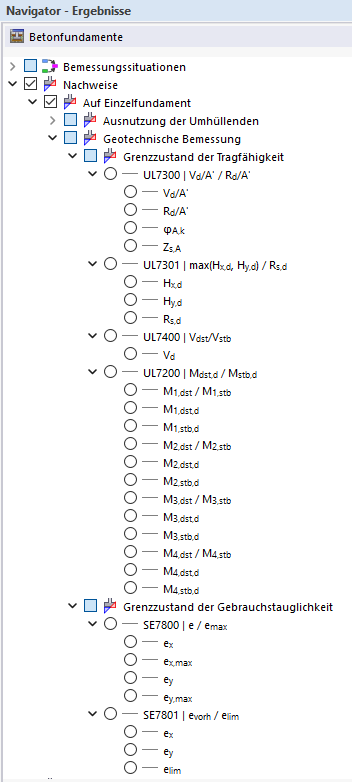

Geotechnische Nachweise
Die geotechnischen Nachweise umfassen die Überprüfung der Interaktion zwischen Fundament und Baugrund und werden für den Grenzzustand der Tragfähigkeit sowie der Gebrauchstauglichkeit geführt. Die Ergebnisse werden grafisch unterhalb der Fundamentplatte dargestellt.

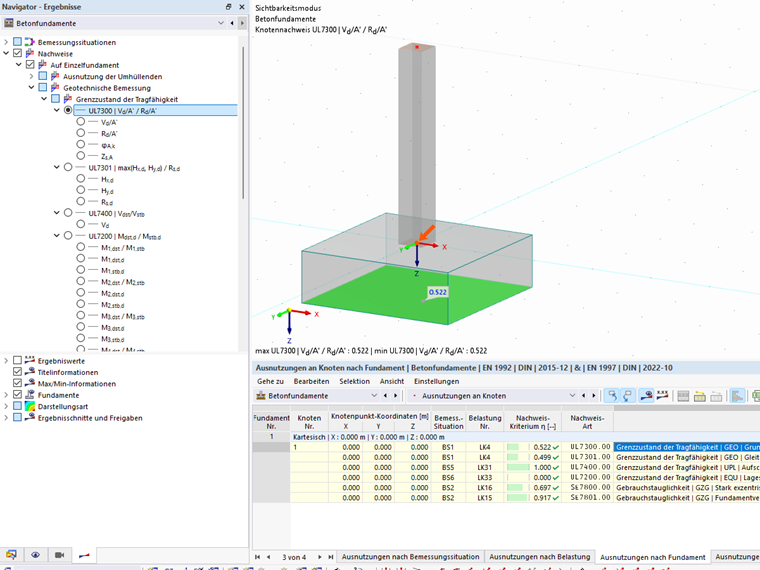

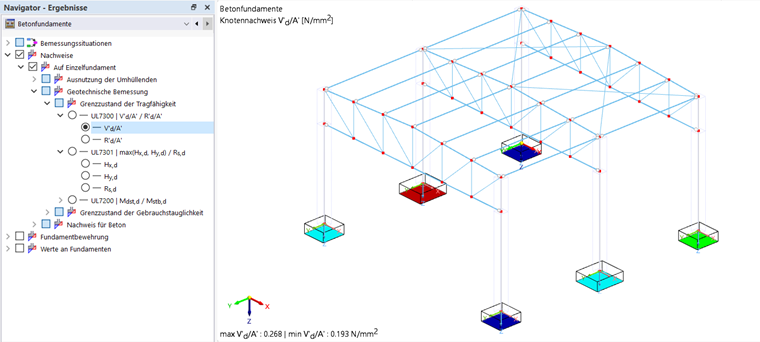

UL7300 | Grenzzustand der Tragfähigkeit (Grundbruch)
Dieser Nachweis überprüft die Tragfähigkeit des Baugrunds unter dem Fundament. Im Navigator können folgende Ergebnisgrößen für die grafische Darstellung ausgewählt werden:
- Vd/Rd – Ausnutzung des Nachweises
- Vd/A' – Bemessungswert der Grundbrucheinwirkung
- Rd/A' – Bemessungswert des Grundbruchwiderstands
- φA,k – Bemessungswert des wirksamen Reibungswinkels unter dem Fundament
- Zs,A – Gleitflächentiefe
Die Ergebnisse werden als Isoflächen unterhalb der Fundamentplatte dargestellt und zeigen die Verteilung der Bodenpressungen sowie die Ausnutzung des Baugrunds.

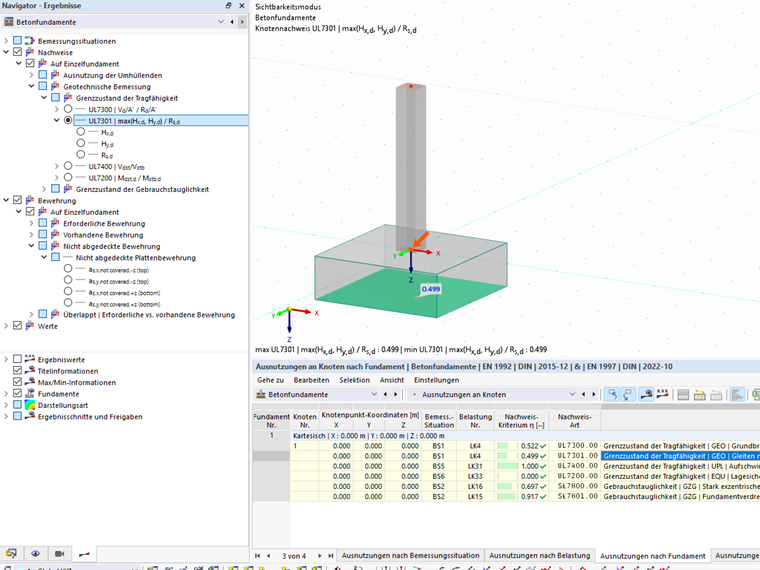

UL7301 | Grenzzustand der Tragfähigkeit (Gleiten)
Dieser Nachweis überprüft die Sicherheit gegen Gleiten des Fundaments infolge horizontaler Einwirkungen. Im Navigator können folgende Ergebnisgrößen für die grafische Darstellung ausgewählt werden:
- Hx,d – Bemessungswert der Horizontalkraft in x-Richtung
- Hy,d – Bemessungswert der Horizontalkraft in y-Richtung
- Rd – Widerstand gegen Gleiten
Die Ergebnisse zeigen die maßgebenden Horizontalkräfte und den verfügbaren Widerstand gegen Gleiten.

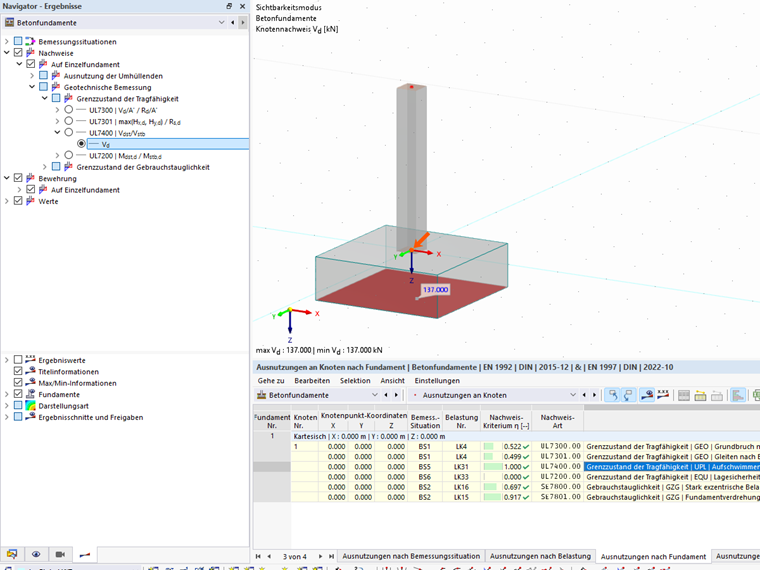

UL7400 | Grenzzustand der Tragfähigkeit (Aufschwimmen)
Dieser Nachweis überprüft die Sicherheit gegen Aufschwimmen des Fundaments infolge von Auftriebskräften.
Im Navigator können folgende Ergebnisgrößen für die grafische Darstellung ausgewählt werden:
- Vd – einwirkende vertikale Last (Resultierende)
Die Ergebnisse zeigen das Gleichgewicht zwischen auftriebserzeugenden und stabilisierenden Kräften.

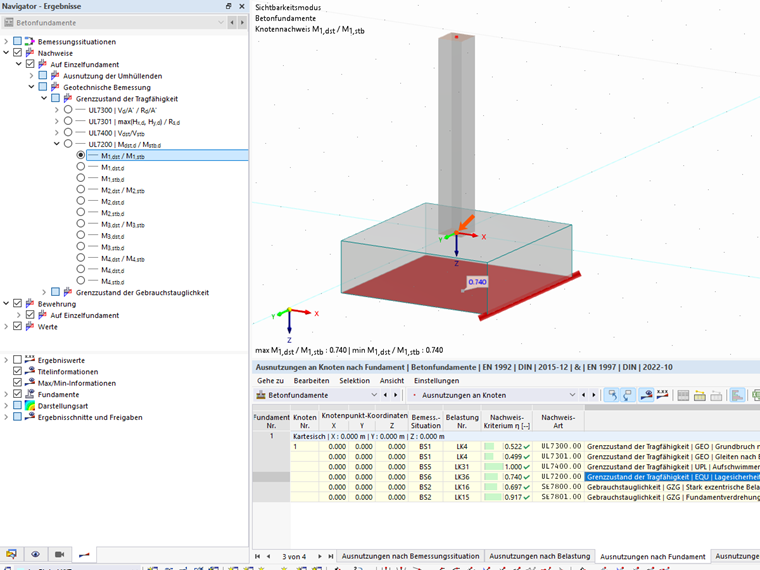

UL7200 | Grenzzustand der Tragfähigkeit (Lagesicherheit)
Dieser Nachweis überprüft die Stabilität des Fundaments gegen Kippen infolge von Momentenbeanspruchung.
Im Navigator können folgende Ergebnisgrößen für die grafische Darstellung ausgewählt werden:
- Md,stb – stabilisierendes Moment
- Md,dst – destabilisierendes Moment
Der Nachweis wird für jede Fundamentkante separat geführt. Aus den einzelnen Nachweisen wird die maßgebende Ausnutzung als Maximum ermittelt und ausgegeben. Die Ergebnisse ermöglichen die Beurteilung der Standsicherheit des Fundaments bezüglich Kippen.

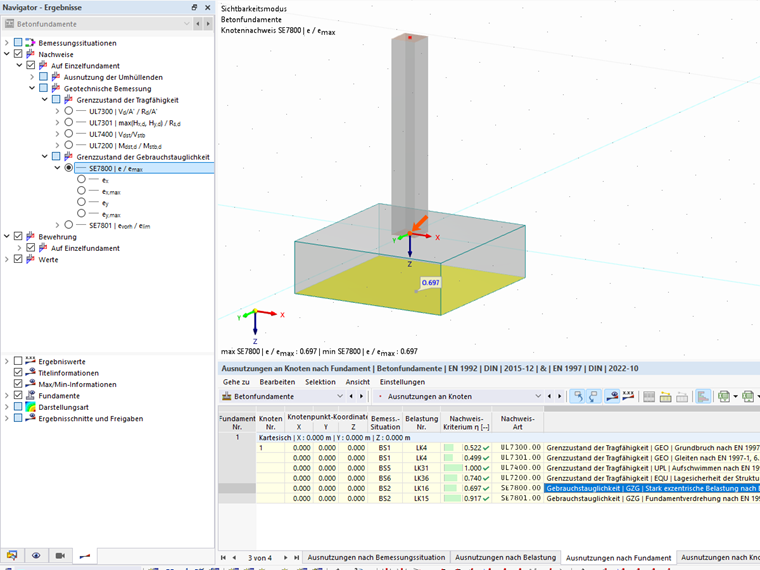

SE7800 | Grenzzustand der Gebrauchstauglichkeit (exzentrische Belastung)
Dieser Nachweis bewertet die Gebrauchstauglichkeit des Fundaments bei exzentrischer Belastung. Im Navigator können folgende Ergebnisgrößen für die grafische Darstellung ausgewählt werden:
- ex – Exzentrizität in x-Richtung
- ey – Exzentrizität in y-Richtung
- emax – maximale Exzentrizität in x- und y-Richtung
Die Ergebnisse zeigen die Lage der Resultierenden innerhalb der Fundamentfläche und ermöglichen die Beurteilung der Lastverteilung.

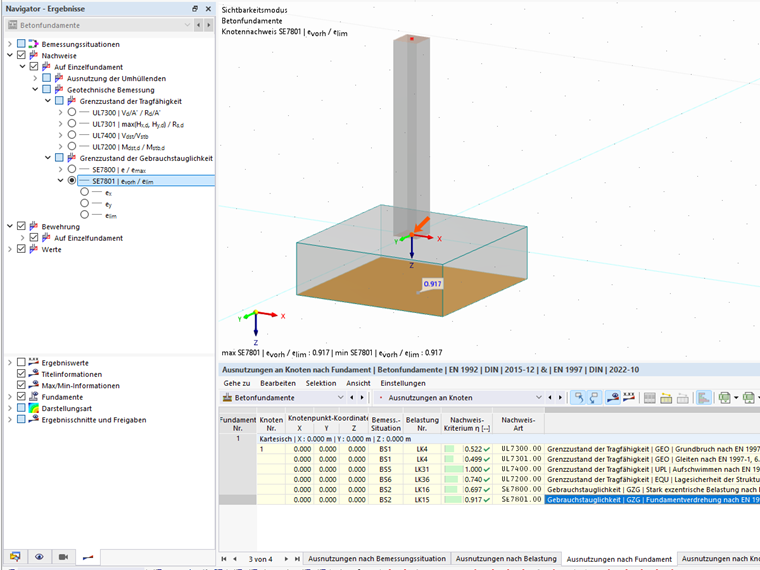

SE7801 | Grenzzustand der Gebrauchstauglichkeit (Fundamentverdrehung)
Dieser Nachweis überprüft, ob die Resultierende der Belastung innerhalb der zulässigen Kernfläche des Fundaments liegt und somit keine unzulässige Verdrehung oder ein Abheben der Fundamentplatte auftritt.
Im Navigator können folgende Ergebnisgrößen für die grafische Darstellung ausgewählt werden:
- ex – Exzentrizität in x-Richtung
- ey – Exzentrizität in y-Richtung
- elim – Grenzwert der zulässigen Exzentrizität
Die Auswertung erfolgt über die Lage der Resultierenden in Bezug auf die Fundamentabmessungen. Wird die zulässige Exzentrizität überschritten, verlässt die Druckkraft die Kernfläche, wodurch Zugspannungen in der Bodenfuge auftreten können.
Betonnachweise
Die Betonnachweise beinhalten die Überprüfung der Fundamentplatte im Grenzzustand der Tragfähigkeit sowie die Ermittlung der erforderlichen Bewehrung.

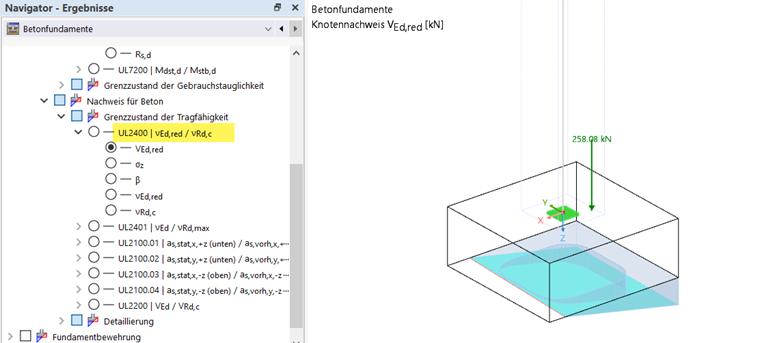

UL2400 | Durchstanzwiderstand
Dieser Nachweis überprüft den Durchstanzwiderstand der Fundamentplatte im Bereich der Lasteinleitung.
Folgende Ergebnisgrößen stehen für die grafische Darstellung zur Verfügung:
UL2400 – Durchstanzwiderstand nach EN 1992-1-1 (VRd,c)
- VEd,red – reduzierte einwirkende Querkraft
- VRd,c – Durchstanzwiderstand ohne Durchstanzbewehrung
- σz – maßgebende Druckspannung unter der Fundamentplatte
- β – Erhöhungsfaktor zur Berücksichtigung von Momenten
UL2401 – Durchstanzwiderstand am Stützenrundschnitt bzw. Rundschnitt der Lasteinleitungsfläche nach EN 1992-1-1 (VRd,max)
- VEd – einwirkende Querkraft
- VRd,max – maximaler Durchstanzwiderstand
Die Ergebnisse werden im Bereich der Lasteinleitung dargestellt und ermöglichen die Beurteilung der Ausnutzung sowie der maßgebenden Einflussgrößen des Durchstanznachweises.

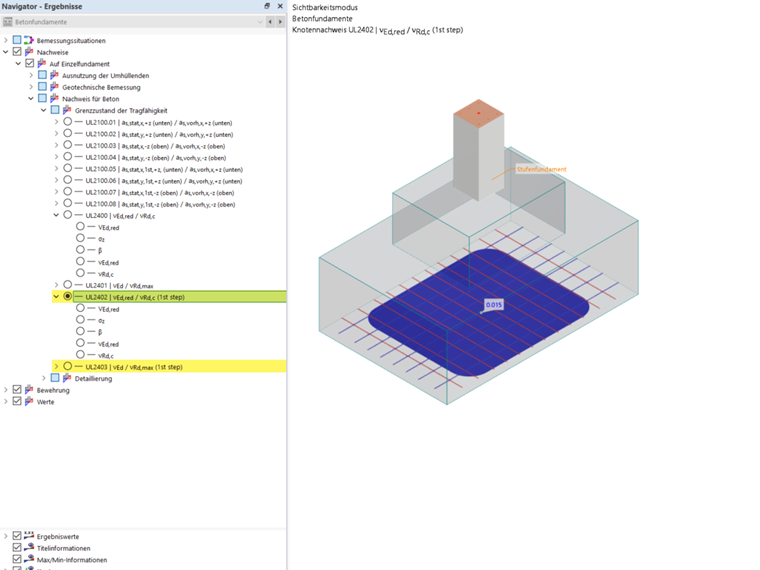

Für Stufenfundamente stehen zwei zusätzliche Nachweise für die erste Fundamentstufe zur Verfügung (UL2402 und UL2403). Weitere Informationen hierzu finden Sie im Abschnitt Bemessungsstreifen .

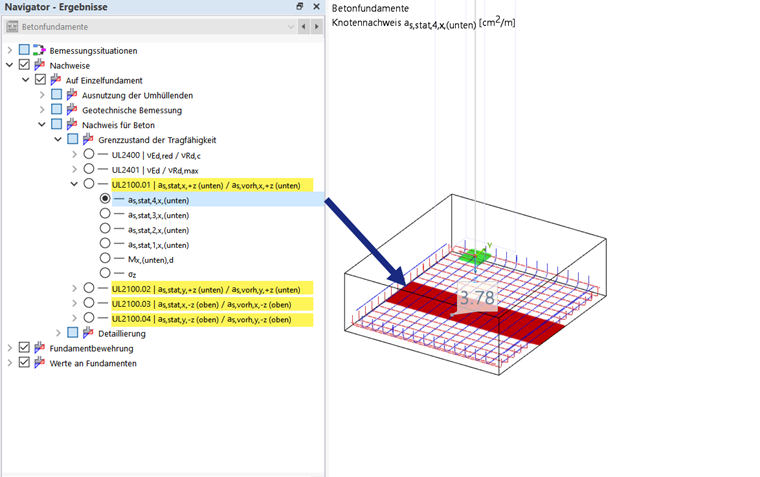

UL2100 | Biegebruch der Platte
Dieser Nachweis überprüft die Biegetragfähigkeit der Fundamentplatte in x- und y-Richtung sowie für die obere und untere Bewehrung.
Die Ergebnisse sind nach Richtung (x- und y-Richtung) und Position (Ober- oder Unterseite der Fundamentplatte) gegliedert und werden für einzelne Durchstanzen ausgewertet.
Folgende Ergebnisgrößen stehen für die grafische Darstellung zur Verfügung:
Statische Längsbewehrungsflächen je Bemessungsstreifen
- as,stat,1,x,(unten) bis as,stat,4,x,(unten) – statische Längsbewehrungsflächen in x-Richtung für die untere Bewehrung
- as,stat,1,y,(unten) bis as,stat,4,y,(unten) – statische Längsbewehrungsflächen in y-Richtung für die untere Bewehrung
- as,stat,1,x,(oben) bis as,stat,4,x,(oben) – statische Längsbewehrungsflächen in x-Richtung für die obere Bewehrung
- as,stat,1,y,(oben) bis as,stat,4,y,(oben) – statische Längsbewehrungsflächen in y-Richtung für die obere Bewehrung
Bemessungsmomente
- Mx,(unten),d, My,(unten),d – Bemessungsmomente für die untere Bewehrung
- Mx,(oben),d, My,(oben),d – Bemessungsmomente für die obere Bewehrung
Zusätzliche Ergebnisgröße
- σz – Druckspannung unterhalb der Mitte der Fundamentplatte
Die Ergebnisse ermöglichen eine differenzierte Beurteilung der Biegebeanspruchung sowie der erforderlichen Bewehrung in den einzelnen Bemessungsstreifen.
Zusätzlich wird die Druckspannungsverteilung in der Bodenfuge mit Werten an Eckknoten und unterhalb der Mitte der Fundamentplatte grafisch dargestellt.
Darstellungsart

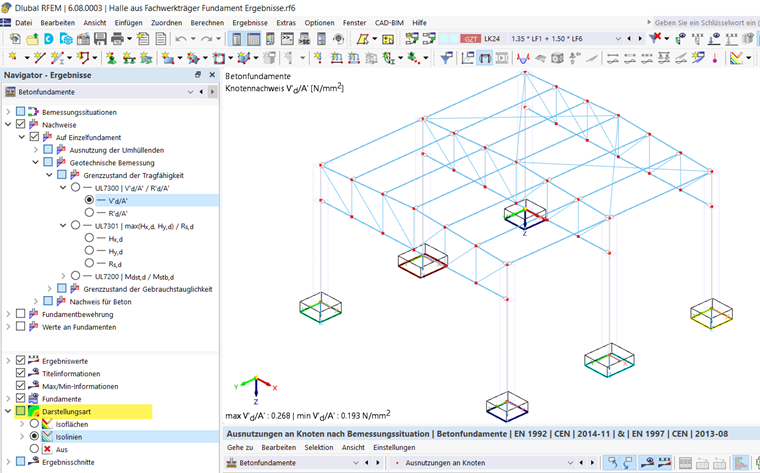

Die Kategorie Darstellungsart im unteren Navigatorbereich bietet die Möglichkeit, die Ergebnisse als Isoflächen oder Isolinien darzustellen. Dort können Sie die grafische Darstellung auch ganz ausschalten.
