Im Register Bodeneigenschaften können Sie die grundlegenden Parameter für die Bodenmodellierung eingeben. Diese Einstellungen gelten unabhängig davon, ob der Untergrund einschichtig oder mehrschichtig definiert wird.
Untergrund
In diesem Abschnitt können Sie spezifische Bodenparameter manuell definieren. Die Eingabemöglichkeiten umfassen:

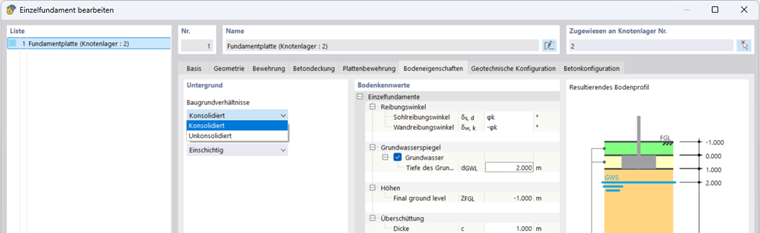

Baugrundverhältnisse
In der Liste kann zwischen konsolidierten und unkonsolidierten Bodenverhältnissen ausgewählt werden.

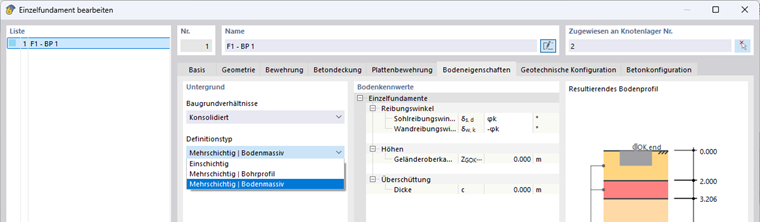

Definitionstyp
Der Definitionstyp legt fest, wie der Bodenaufbau für die geotechnische Bemessung modelliert wird. Er wird direkt in den Bodenkennwerten ausgewählt. Folgende Varianten stehen zur Verfügung:
- Einschichtiger Boden: Der Baugrund besteht aus einer einzigen homogenen Schicht. Parameter wie Dicke und Material werden manuell definiert.
- Mehrschichtiger Boden - Bohrprofil: Die Bodenschichten werden automatisch aus einem hinterlegten Bohrprofil übernommen.
- Mehrschichtiger Boden - Bodenmassiv: Die Bodenschichten werden automatisch aus einem hinterlegten Bodenmassiv übernommen, sodass jedem Fundament automatisch die richtige Bodenschichtung zugeordnet wird
Bodenkennwerte
Die folgenden Parameter beschreiben die geotechnischen Eigenschaften des Bodens und bilden die Grundlage für die Bemessung der Betonfundamente.

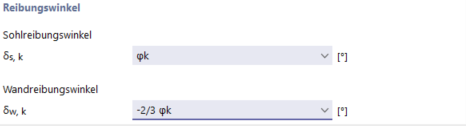

Reibungswinkel
- Sohlreibungswinkel δs,k
Hier können Sie den Reibungswinkel zwischen der Fundamentsohle und dem Boden definieren. Zur Auswahl stehen:
- φk für Ortbetonfundament
- 2/3 φk für glattes Fertigteilfundament
- Wandreibungswinkel δw,k
Der Wandreibungswinkel definiert den Reibungswinkel für die Seitenwände des Fundaments. Optionen umfassen:
- -φk: unverbesserte Fundamentwand
- -2/3φk: raue Fundamentwand
- 0: Glatte Fundamentwand

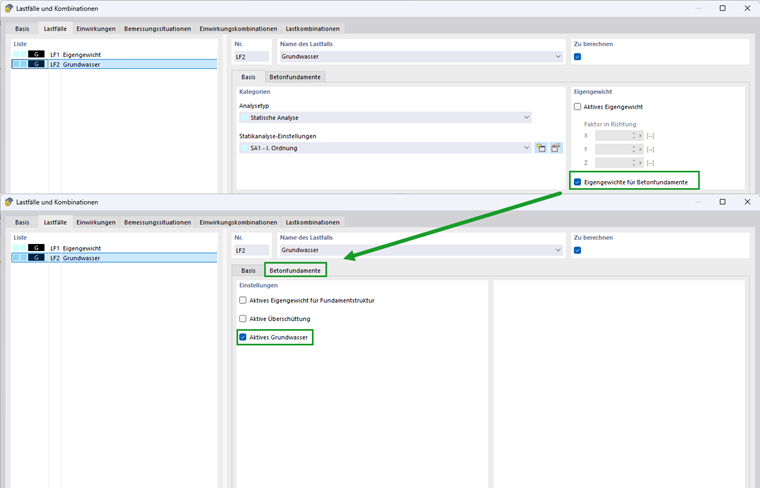

Grundwasser
Die Einwirkung des Grundwassers kann je nach Definitionstyp auf zwei verschiedene Arten berücksichtigt werden:
- Einschichtiger Boden: Aktivieren der Schaltfläche Grundwasser, um den Einfluss des Grundwassers zu berücksichtigen. Es muss die Tiefe des Grundwasserspiegels im Feld dGWL eingegeben werden.
- Mehrschichtiger Boden - Bohrprofil/Mehrschichtiger Boden - Bodenmassiv: Die Grundwasserhöhe wird automatisch aus dem Bohrprofil übernommen, wenn das Bohrprofil die Grundwasserhöhe enthält.

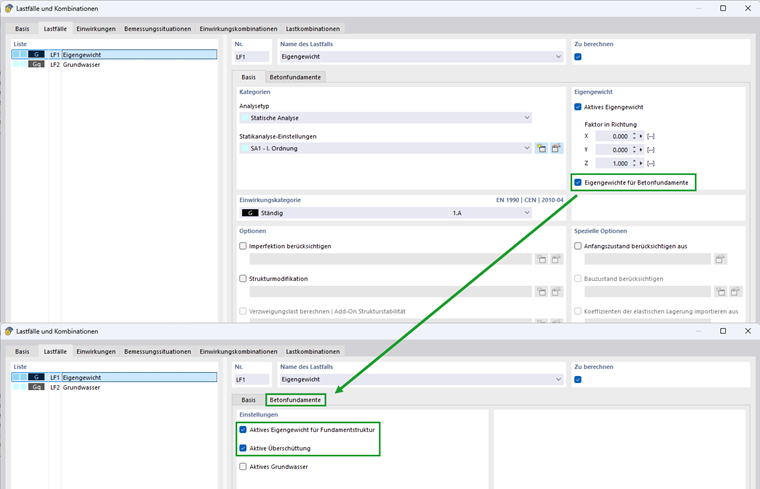

Überschüttung
Die Überschüttung bezeichnet eine Boden- oder Materialschicht oberhalb der Fundamentoberkante.
- Einschichtiger Boden: Die Dicke c wird manuell eingegeben, wenn eine Überschüttung berücksichtigt werden soll.
- Mehrschichtiger Boden - Bohrprofil/Mehrschichtiger Boden - Bodenmassiv: Wenn der definierte Bodenaufbau eine Überschüttung enthält, berechnet RFEM die effektive Überschüttungsdicke automatisch aus dem Schichtmodell. Eine manuelle Eingabe ist hier nicht erforderlich.
