Une charge polygonale libre agit comme une charge surfacique uniforme ou linéairement variable sur une zone polygonale librement définissable d'une surface.
Dans la liste, sélectionnez le « Cas de charge » auquel vous souhaitez assigner la charge.

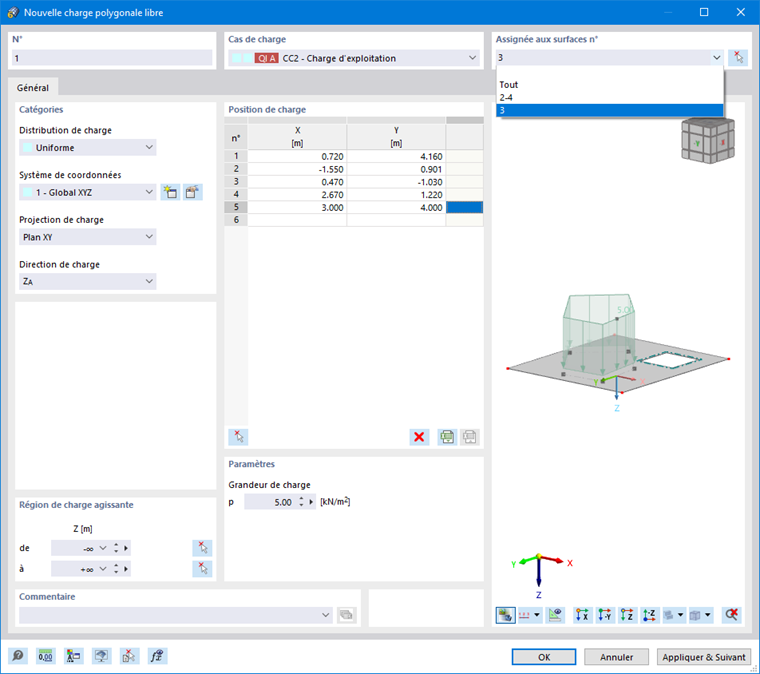

Dans la section « Assignée aux surfaces », vous pouvez contrôler l'effet de la charge polygonale. Plusieurs options peuvent être sélectionnées dans la liste (voir l'image Nouvelle charge polygonale libre) :
- « Vide » : la charge n'agit sur aucune surface.
- « Tout » : la charge est appliquée à toutes les surfaces coupées perpendiculairement au plan de projection, à partir de l'emplacement de la charge.
- « Numéro » : la charge agit uniquement sur les surfaces des numéros spécifiés.
Catégories
Les options suivantes peuvent être sélectionnées dans la liste « Distribution de charge » :
- Uniforme : La charge polygonale agit avec une grandeur constante.
- Linéaire : La charge a une grandeur linéairement variable.
- Linéaire en X/Y/Z : La charge a une grandeur linéairement variable en direction d'un axe global.
Le schéma de distribution de charges est illustré dans le graphique supérieur de la boîte de dialogue.
Si la charge surfacique polygonale ne se réfère pas au « Système de coordonnées » XYZ global, vous pouvez sélectionner un système de coordonnées personnalisé ou en créer un nouveau.
Dans la liste « Projection de charge », sélectionnez le plan global (XY, YZ ou XZ) sur lequel vous souhaitez projeter la charge. À partir des points de la Position de charge, RFEM « calcule » des droites perpendiculaires à ce plan de projection. Les points de définition de la charge polygonale résultent des points d'intersection de ces droites avec les surfaces.
Sélectionnez la « Direction de charge » dans la liste pour définir l'effet de la charge. Selon le système de coordonnées, les axes de surface locaux x, y, z, les axes globaux X, Y, Z ou les axes personnalisés U, V, W peuvent être sélectionnés.
Position de charge
Les coordonnées des points de coin de la charge peuvent être entrées dans le tableau ou importées d'une feuille de calcul Excel à l'aide du bouton

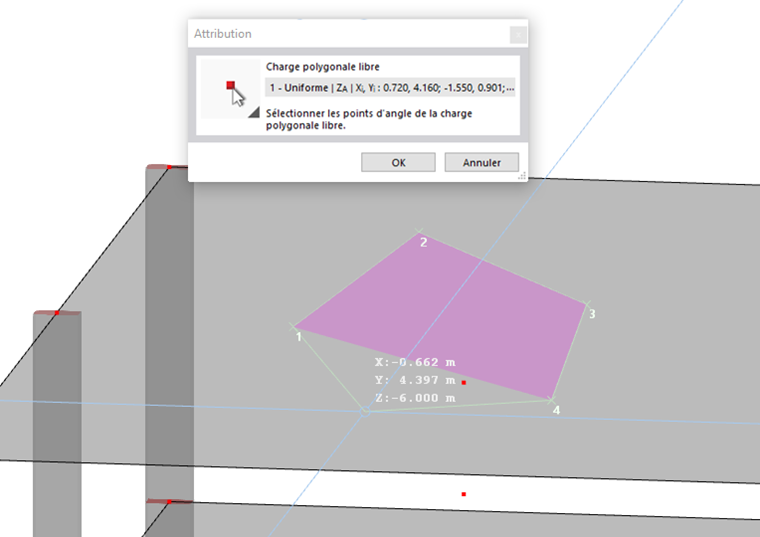

. Autrement, vous pouvez définir graphiquement la chaîne polygonale à l'aide du bouton
.
Lorsque vous avez sélectionné le dernier point, fermez la boîte de dialogue « Attribution » avec OK. Il n'est pas nécessaire de fermer le polygone.
Paramètres
Précisez la « Grandeur de charge » de la force.
Pour une charge linéairement variable, entrez deux valeurs de charge ; pour une charge linéairement variable en X/Y/Z, entrez trois valeurs de charge avec les numéros de point correspondants de la charge polygonale. Vous pouvez définir les points graphiquement à l'aide du bouton
.
Région de charge agissante
Comme décrit ci-dessus, la charge agit sur les surfaces coupées perpendiculairement au plan de projection, à partir de la position de la charge. Si vous avez sélectionné l'option « Tout » dans la section Assignée aux surfaces, vous pouvez limiter l'effet de la charge à l'aide de critères géométriques.
Par défaut, la charge agit indéfiniment dans l'intervalle de -∞ à +∞. Vous pouvez utiliser les zones de texte « de » et « à » pour réduire l'effet de charge sur certaines zones.
