Déformations nodales imposées

Une déformation nodale imposée est un déplacement d'un appui supporté dû, par exemple, à un tassement de poteau.

Important

Les déformations imposées ne sont efficaces qu'aux nœuds supportés dans la direction de la déformation.

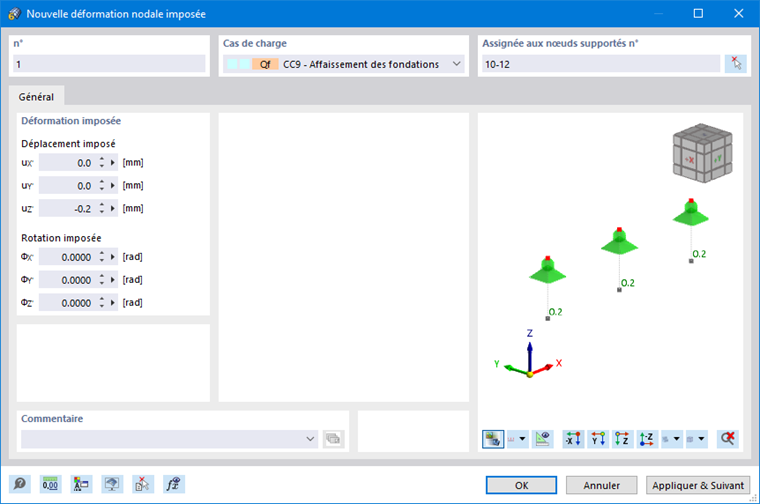

Dans la liste, sélectionnez le « Cas de charge » auquel vous souhaitez assigner la déformation imposée.

Déformation imposée

Le « Déplacement imposé » peut agir dans les directions parallèles au système de coordonnées global. Si le déplacement du nœud supporté n'est pas parallèle à l'un des axes globaux, spécifiez les composants X, Y et Z du vecteur.

Si l'appui nodal est orienté dans une direction spécifique , les déplacements se rapportent aux axes d'appui pivotés - d'où les désignations uX', uY' et uZ'.

La « Rotation imposée » est également liée au système de coordonnées X'Y'Z' de l'appui. Une rotation imposée positive agit dans le sens des aiguilles d'une montre autour de l'axe d'appui positif correspondant.
