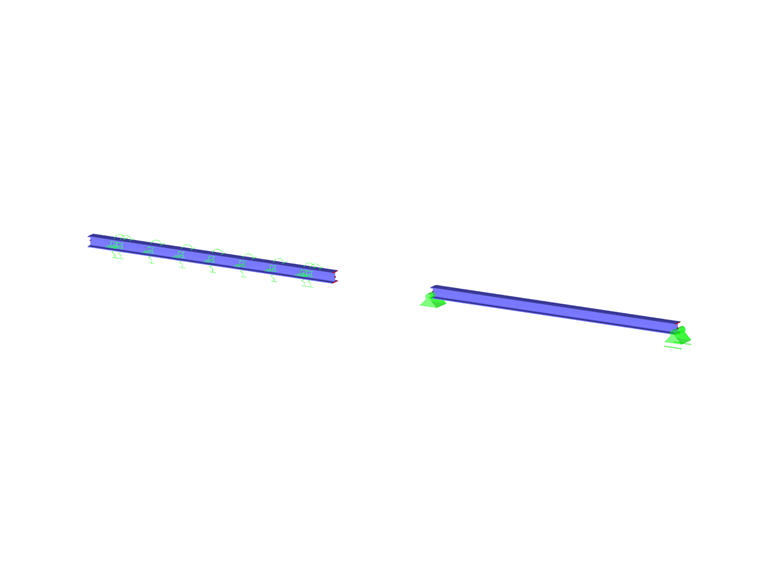

Un appui de barre décrit les conditions aux limites le long d'une barre. Les déplacements et rotations aux nœuds de barre internes peuvent être empêchés ou limités par des ressources de translation et de rotation. Il est ainsi possible, par exemple, de modéliser des poutres de fondation comme appuis élastiques de barre dans le modèle.
Base
L'onglet Base gère les paramètres d'appui élémentaires.
Conditions aux appuis
Les conditions aux appuis sont divisées en degrés de liberté 'Translationnel', 'Cisaillement' et 'Rotationnel'. Pour définir un appui ou un encastrement, cochez la case correspondant à l'axe concerné. La coche symbolise que le degré de liberté est verrouillé et que le déplacement ou la rotation de la barre dans ou autour de la direction correspondante n'est pas possible.
S'il n'y a pas d'appui ou d'encastrement, retirez la coche de la case correspondante. La constante du ressort de translation ou de rotation est alors mise à zéro. Vous pouvez à tout moment ajuster la 'Constante de ressort' pour modéliser un appui élastique de la barre. Saisissez les rigidités de ressort comme valeurs de dimensionnement.
Translationnel
La 'Constante de ressort' d'une poutre sur sol élastique doit être déterminée en tenant compte de la largeur de la section afin d'obtenir un ressort de translation propre à la barre en [N/m2] sur la base du module du sol de fondation. Celui-ci décrit l'effort normal en [N] nécessaire par mètre de longueur de barre et de largeur pour comprimer le sol d'un mètre. Multipliez cette valeur par la largeur réelle de la section et saisissez le résultat comme constante de ressort Cu,z (pour les semelles filantes avec des barres en position horizontale, l'axe local z pointe généralement vers le bas).
Les symboles d'appui sont toujours représentés sous la barre pour une barre horizontale ou inclinée (donc du côté de la direction de la gravité). Pour une barre verticale, l'orientation de l'axe de barre z est déterminante. Une rupture en revanche agit indépendamment de la représentation graphique : c'est ici le critère de contrainte, qui se réfère à l'orientation de l'axe z local, qui décide.

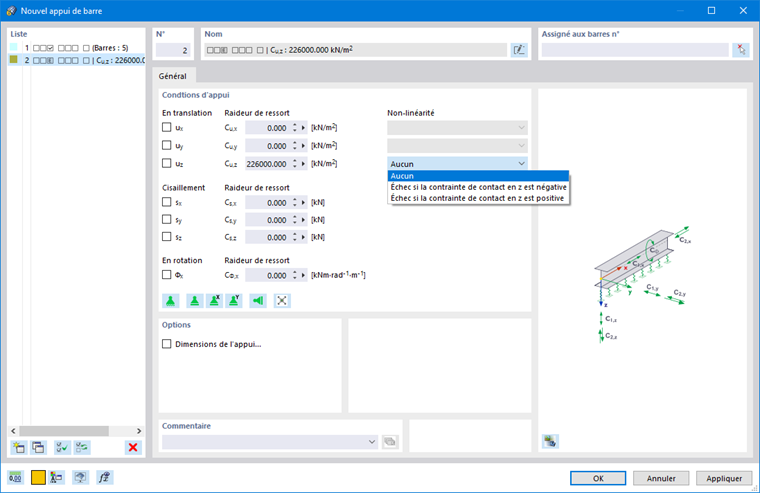

Pour la direction uz, il est possible de définir une 'Non-linéarité' (voir image Nouvel appui de barre). Le critère 'Rupture si contrainte de contact en z négative ou positive' contrôle quelles forces l'appui peut reprendre.
Pour certains modules complémentaires, les non-linéarités 'Panneau de cisaillement en y' et 'Panneau de cisaillement en z' sont également disponibles.
Vérifiez l'orientation des axes z locaux lorsque vous appliquez un critère de rupture. Vous pouvez afficher et masquer les axes de barre via le menu contextuel de la barre.
Si l'appui est en rupture dans la direction de l'axe z, les appuis dans les autres directions ne sont pas non plus effectifs.
Cisaillement
Les ressorts de cisaillement permettent de prendre en compte la résistance au cisaillement du sol de fondation. La rigidité en cisaillement sx décrit la rigidité axiale résultant de la rigidité en déformation E ⋅ A. Les constantes de ressort sy et sz se déterminent comme produit du coefficient de Poisson du sol et de Cu,z.
Rotationnel
La constante du ressort de rotation décrit comment la rotation de la barre autour de son axe longitudinal est empêchée. Pour certains modules complémentaires, la non-linéarité 'Maintien en rotation autour de x' est disponible.
Options

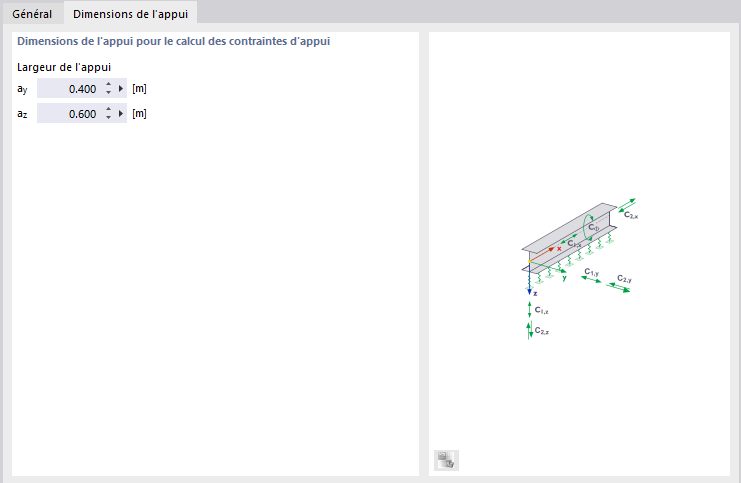

La case 'Dimensions d'appui' est accessible dès qu'un appui existe dans la direction des axes de barre y ou z. Vous pouvez alors définir la géométrie de l'appui de barre dans l'onglet Dimensions d'appui.
Dimensions d'appui
Les dimensions de l'appui sont nécessaires pour la détermination des contraintes d'appui (en préparation).
