Sections

Coupes comme objets repères permettent de créer des coupes planes ou en forme de boîte à travers le modèle de structure. Elles sont utiles pour analyser des zones partielles, vérifier les distributions de charge ou représenter les résultats de certains plans. Elles sont également très pratiques pour créer des vues en plan et des détails pour les Mises en page.

Informations

Les coupes facilitent la représentation d'objets, les Coupes de résultat l'évaluation des résultats.

Actif

La case à cocher dans la section en haut à droite contrôle si la coupe est activée et effective dans la fenêtre de travail. Vous pouvez également activer la nouvelle coupe (ou la coupe sélectionnée) pour l'affichage avec le bouton OK et activer .

Informations

Une seule coupe peut être active à la fois.

Catégories

Dans cette section, vous définissez le type de coupe et les paramètres.

Type de coupe

Deux types de coupes différents peuvent être exécutés. Sélectionnez l'entrée appropriée dans la liste.

Type de coupe Description
Plan simple Plan de coupe dans le modèle
Boîte « Boîte » rectangulaire dans une zone du modèle

Les autres paramètres sont adaptés au type de coupe et au type de définition.

Type de définition

La liste offre plusieurs possibilités pour décrire géométriquement le plan de la coupe ou la boîte.

Si vous disposez la coupe parallèlement au plan d'un système de coordonnées, le point central de la coupe ou de la boîte est automatiquement placé au centre du modèle de ce plan. Lors de la définition par points, angles ou vecteurs, vous définissez le centre du plan de coupe avec le premier point. Pour une boîte, le point central de la boîte est automatiquement placé au centre du modèle dans cette zone.

Vous pouvez spécifier les coordonnées des points ou l'angle de rotation dans les sections à droite. Avec le bouton Sélection unique , il est possible de définir les points graphiquement dans la fenêtre de travail.

Parallèle à

Cette catégorie est affichée lorsque la coupe est définie dans un plan du système de coordonnées. Sélectionnez dans la liste le plan du système de coordonnées global ou défini par l'utilisateur auquel le plan de coupe est parallèle.

Direction

La direction détermine si la coupe est arrangée positivement ou négativement par rapport au plan ou au plan de base de la boîte. Selon la spécification, les objets sont affichés au-dessus ou en dessous de la coupe. L'affichage est également influencé par le paramètre dans la catégorie 'Affichage du modèle'.

Astuce

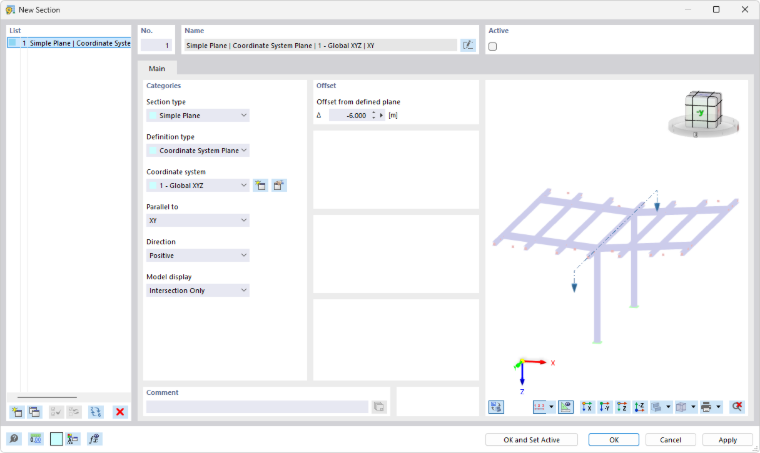

La direction résulte de l'orientation de l'axe perpendiculaire au plan. Vous pouvez vérifier la direction de coupe en activant l'aperçu du modèle dans le graphique du dialogue avec le bouton Vue du modèle (voir l'image Nouvelle coupe).

Affichage du modèle

Dans la liste, vous pouvez définir quels objets du modèle sont inclus dans la coupe.

Affichage du modèle Description
Intersection uniquement Représente uniquement les objets situés exactement dans le plan de la coupe, tous les autres objets en transparence
Découpé par la coupe Représente tous les objets au-dessus ou en dessous du plan ou à l'intérieur de la boîte, tous les autres objets en transparence
Modèle complet Affiche tous les objets en représentation complète, non transparents

Informations

Les objets en dehors de la coupe sont toujours affichés en transparence, même si l'option 'Afficher les objets cachés en arrière-plan' est désactivée.

Décalage

Dans la section de droite, vous définissez la distance de la coupe par rapport au plan initial. Pour un plan simple, il s'agit du plan du système de coordonnées global ou local, pour une boîte, du plan de base de la boîte rectangulaire.

Astuce

Vous pouvez également définir le décalage graphiquement dans la fenêtre de travail en déplaçant le plan avec l'un des points de préhension (voir l'image Ajuster la taille de la boîte avec les points de préhension).

Exemple : définir une boîte

La procédure suivante est recommandée pour créer une coupe en forme de boîte :

  1. Ouvrez le dialogue Nouvelle coupe.
  2. Sélectionnez le type de coupe Boîte.
  3. Vérifiez que l'option d'affichage du modèle Découpé par la coupe est prédéfinie.
  4. Définissez le type de définition (pour l'exemple : 3 points).
  5. Cliquez sur le bouton Auswählen drei dans la section Point d'origine à droite.
  6. Dans la fenêtre de travail, définissez le plan de base de la boîte en cliquant successivement sur trois points dans ce plan.
  7. Cliquez sur le bouton OK et activer dans le dialogue.
  8. Dans la fenêtre de travail, vous pouvez maintenant ajuster la zone avec les points de préhension.

Les points de préhension ont les fonctions suivantes :

Coupe : déplacer la hauteur de caisson Coins : modifier la hauteur de la boîte en direction positive ou négative (haut/bas)
Coupe : Déplacer la taille du caisson Milieux : modifier la taille de la boîte dans les directions du plan (gauche/droite, avant/arrière)
