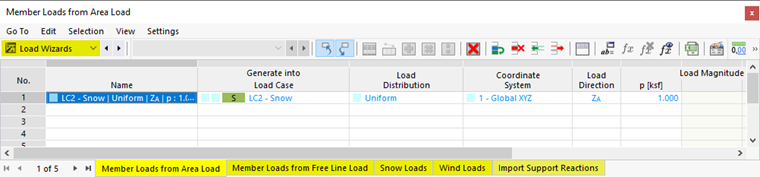

Les assistants de charge facilitent l'entrée des charges sur barres et surfaces. Ils permettent de convertir les charges surfaciques en charges sur barres ou d'appliquer les charges de neige et de vent sur les barres. Un autre assistant de charge permet d'importer les réactions d'appui d'un autre modèle.

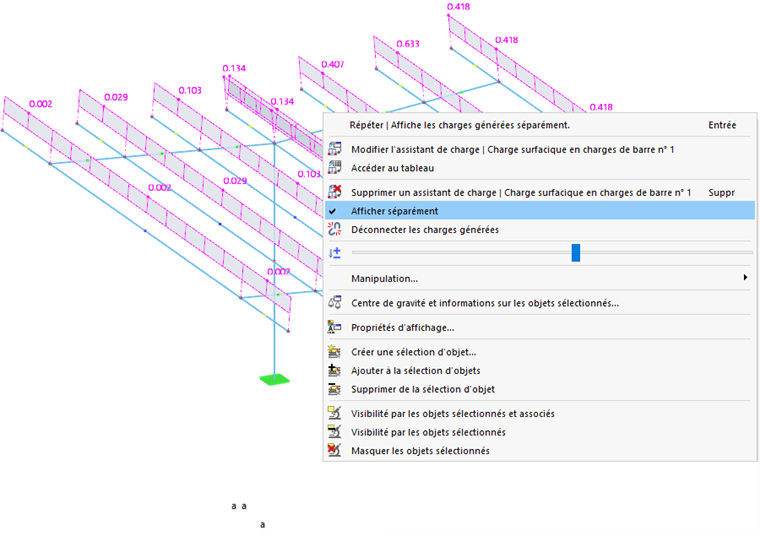

Représentation des charges générées comme charges sur barres
Les charges générées sont généralement affichées comme des charges surfaciques sur les objets de définition. Si vous souhaitez vérifier les charges générées à partir de vos spécifications, ouvrez le menu contextuel de la charge générée dans la fenêtre de travail. Activez l'option Afficher séparément.
Ajuster les charges générées
Les charges générées sont stockées comme d'autres charges dans la catégorie de navigation Charges et dans les charges dans le tableau . Comme elles ne peuvent pas être modifiées, elles sont affichées dans une autre couleur.
Si vous souhaitez ajuster les paramètres des charges générées, ouvrez comme d'habitude la boîte de dialogue de modification de l'assistant de charge et apportez-y vos modifications.

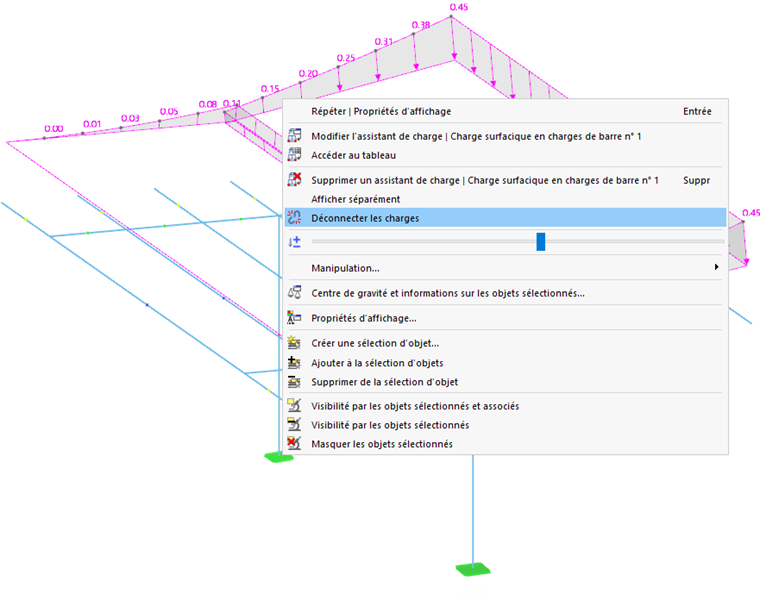

Pour traiter les charges générées comme des objets de charge isolés, vous devez extraire les charges du concept et les désassembler en leurs composants. Pour cela, utilisez le menu contextuel de charge dans la fenêtre de travail ou dans le 'Navigateur - Données'. Sélectionnez la fonction Séparer charges.
Après confirmation, RSTAB convertira la charge générée en charges sur barres "réelles" que vous pourrez ensuite modifier.
