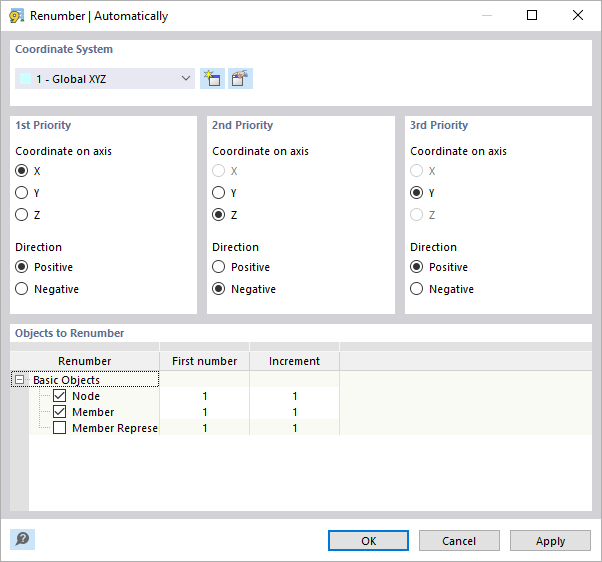

Avec la fonction « Renuméroter | Automatiquement » vous pouvez modifier les numéros de plusieurs objets de modèle en une seule étape.
Spécifiez le « Système de coordonnées » dont les axes doivent être utilisés pour la renumérotation. Vous pouvez sélectionner un Système de coordonnées défini par l'utilisateur dans la liste ou en créer un nouveau à l'aide du bouton
.
Indiquez ensuite quelle « priorité » les directions des axes X, Y et Z (ou U, V et W) ont pour la nouvelle numérotation. Vous pouvez définir si la numérotation croissante doit être orientée vers l'axe positif ou négatif.
Dans l'exemple ci-dessus, les nœuds (ainsi que les barres) avec les coordonnées X les plus petites reçoivent de nouveaux numéros. Les nœuds sont alors renumérotés dans la direction positive X. Si deux nœuds ont des coordonnées X identiques, la 2e priorité détermine quel nœud reçoit le numéro le plus bas : il s'agit du nœud avec la plus grande valeur de coordonnée Z. Si les coordonnées Z sont également identiques, la 3e priorité est déterminante.
Dans la section « Objets à renuméroter », indiquez si les nœuds, les barres ou les barres représentatives doivent être renumérotés et quels numéros de départ et incréments (espacement des numéros) s'appliquent. Seuls les objets de base peuvent être renumérotés automatiquement. Vous pouvez renuméroter les types d'objets ou les objets spéciaux avec la fonction Individuellement.
