Modifications de rigidité de barre

Une modification de rigidité de barre offre différentes options pour influencer la rigidité des barres.

Informations

La modification de rigidité n'est prise en compte que pour le calcul de structure, pas pour les vérifications dans les modules complémentaires de calcul.

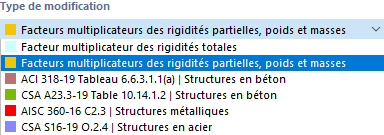

Type de modification

Différents types peuvent être sélectionnés dans la liste. Les autres sections de la boîte de dialogue correspondent au type de modification.

Facteurs multiplicateurs

Vous pouvez ajuster la rigidité de deux manières à l'aide des « Facteurs multiplicateurs » :

  • Rigidité totale : Tous les éléments de la matrice de rigidité sont multipliés uniformément par le facteur « k ».
  • Rigidités partielles, poids et masses : les éléments de la matrice de rigidité et le poids peuvent être modifiés par des facteurs spécifiques.

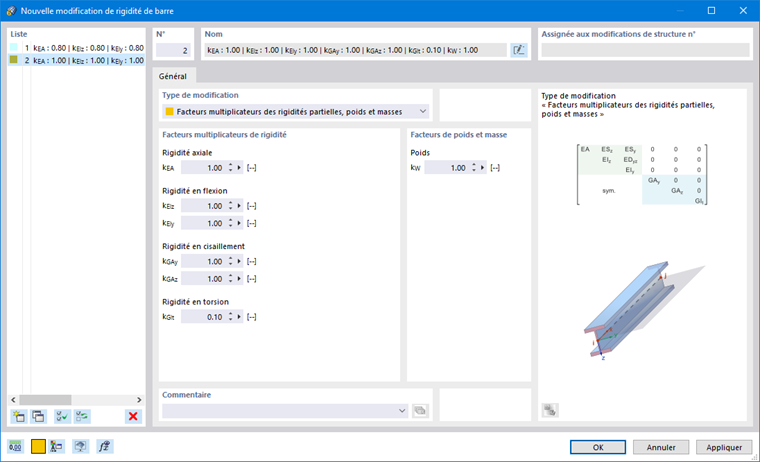

L'image Nouvelle modification de rigidité de barre montre comment la rigidité en torsion GIt est réduite à 10 %.

Astuce

Le La FAQ 5554 décrit comment utiliser une modification de rigidité de barre pour désactiver le poids propre d'une barre dans le modèle.

Paramètres

Il existe des options de modification pour les normes américaines et canadiennes afin d'appliquer des facteurs de rigidité conformément aux normes.

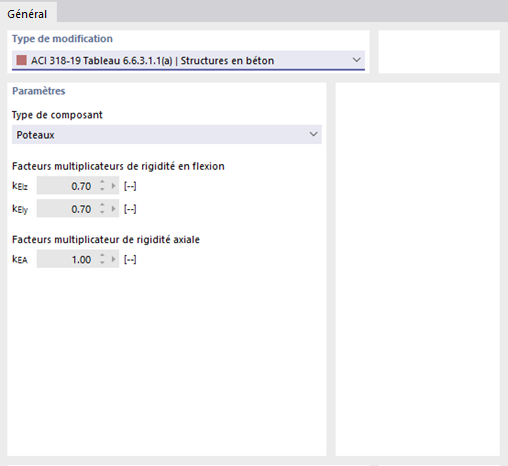

ACI 318-19/CSA A23.3

Sélectionnez le « Type de composant » dans la liste :

  • Poteaux
  • Poutre

Les facteurs de détermination de la rigidité en flexion et de la rigidité axiale sont définis selon les spécifications de la norme.

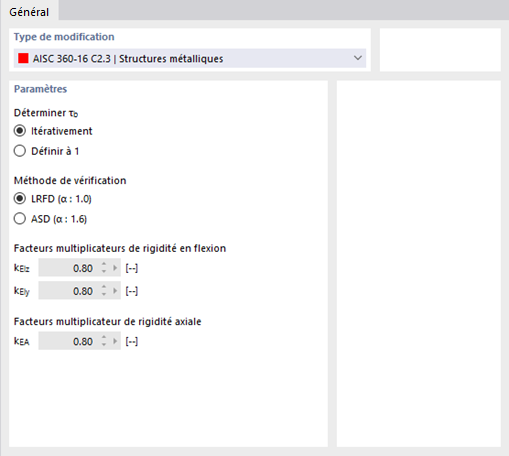

AISC 360-16/CSA S16

Définissez les paramètres pour « Déterminer τb » et la « Méthode de vérification ». Lors de la détermination des efforts internes et des moments, il est nécessaire de considérer le facteur τb pour toutes les barres dont la rigidité en flexion influe sur la stabilité de la structure. Ce coefficient dépend de l'effort normal de la barre : plus l'effort normal est grand, plus τb l'est aussi.

Si τb est déterminé de manière itérative selon l'AISC, la méthode de calcul LRFD ou ASD doit être définie. RSTAB calcule ensuite le facteur selon l'équation (C2-2a) ou (C2-2b) en plusieurs étapes jusqu'à ce que la convergence soit atteinte. Indépendamment du facteur τb, le facteur de réduction de 0,8 est appliqué à toutes les barres pour les rigidités en flexion et axiales, comme requis par l'AISC 360-10.
