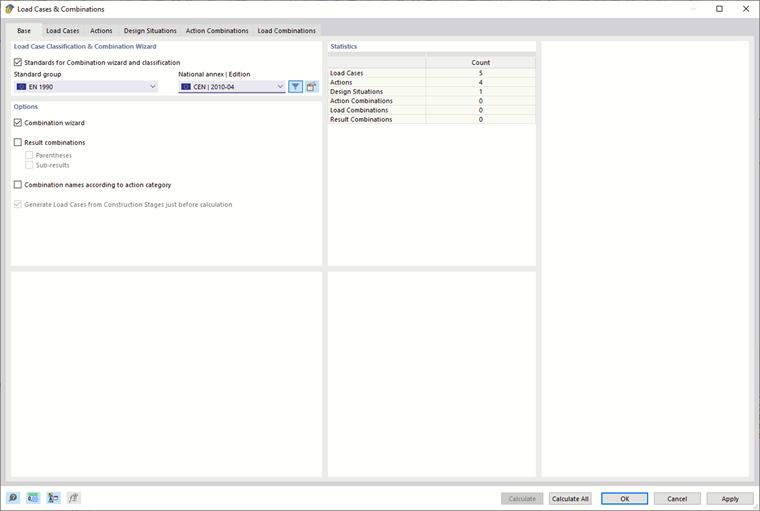

Záložka Základní údaje spravuje obecná nastavení pro klasifikaci a kombinování zatěžovacích případů. Zde můžete nastavit, zda se zatěžovací případy mají kombinovat automaticky a podle které normy.
Průvodce klasifikací a kombinací zatěžovacích případů

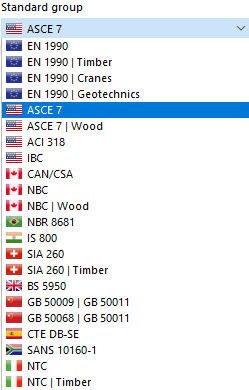

Kontrolní pole 'Normy pro průvodce kombinací a klasifikaci' je ve výchozím nastavení aktivováno. Umožňuje vám přiřadit zatěžovací případy tzv. kategoriím působení. Na tomto základě se zatěžovací případy kombinují podle specifických norem. Je přednastavena norma, kterou jste určili při základním nastavení modelu (viz obrázek Výběr národního přílohy ). Pokud je to nutné, můžete v seznamu 'Skupina norem' vybrat jinou normu.
Podle předpisu můžete v seznamu 'Národní příloha | Vydání' vybrat buď přílohu, nebo verzi normy.
Možnosti
V této sekci můžete rozhodnout, jakým způsobem se mají zatěžovací případy kombinovat.
Průvodce kombinacemi
Průvodce kombinacemi je ve výchozím nastavení aktivovaný. Pomáhá vám s úlohou klasifikovat zatěžovací případy dle norem a překrývat je v kombinacích působení s ohledem na různé situační návrhy. Když procházíte jednotlivými záložkami tohoto dialogu, zatěžovací kombinace se automaticky generují. Tyto tvoří základ pro ověření v přídavných modulech pro návrhy.
Můžete zkontrolovat parametry průvodce kombinacemi v dialogu 'Editovat průvodce kombinacemi' (viz kapitola Průvodci kombinací).
Kombinace výsledků
Pro statickou analýzu se obvykle vytvářejí zatěžovací kombinace, aby byly správně zachyceny nelineární efekty. Naproti tomu kombinace výsledků překrývají výsledky zatěžovacích případů nebo kombinací, jak je to například vyžadováno pro dynamické zkoušky.
Pokud aktivujete kontrolní pole 'Kombinace výsledků', můžete v dalších dialogových záložkách ručně definovat kombinace výsledků (viz kapitola Kombinace výsledků).
Pokud aktivujete kontrolní pole 'Závorky', můžete komplexně definovat kombinaci výsledků prostřednictvím vnoření kritérií (viz obrázek Kombinace výsledků s podkombinacemi ). 'Dílčí výsledky' umožňují další podmínky kombinace, které lze použít pro návrh.
Názvy kombinací podle kategorie působení
Kontrolní pole určuje, zda se názvy kombinací působení zobrazují s názvy působení ("1.35 * E1 + 1.50 * E2 + 0.75 * E3") nebo s názvy kategorií působení ("1.35G + 1.50QI A + 0.75Qs").
Automaticky přiřadit příslušné zatěžovací kombinace
Pokud používáte více situačních návrhů (například pro ověření v mezních stavech použitelnosti a únosnosti), jsou působení v kombinacích zahrnuty s různými dílčími bezpečnostními součiniteli. S tímto kontrolním polem můžete nastavit, zda se v detailech zatěžovací kombinace zobrazí také "příbuzné" kombinace ze stejných zatěžovacích případů, které se však překrývají s jinými faktory (viz záložka 'Přiřazení' u Zatěžovací kombinace). Pokud kontrolní pole není zaškrtnuto, zobrazují se pouze kritéria vybrané kombinace.
Statistika
Tato sekce poskytuje přehled o existujících zatěžovacích případech a generovaných kombinacích v jednotlivých záložkách.
