Ovinuté tlačené pruty

Omezení laterální deformace betonu pomocí smykové výztuže zvyšuje jeho pevnost v tlaku a duktilitu. Tento účinek je schematicky znázorněn na následujícím obrázku z [2].

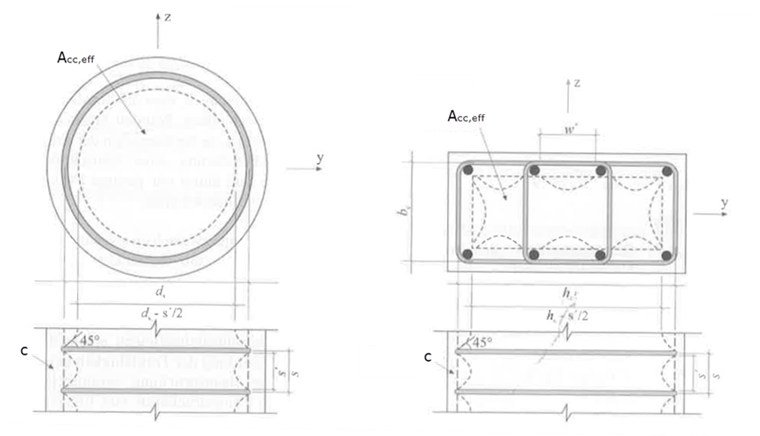

Tlačené pruty kruhového a pravoúhlého tvaru s obvodovou výztuží (Zdroj: [2])

Kruhové a obdélníkové tlakové pruty s příčnou výztuží (Zdroj: [2])

Tyto efekty jsou pro dimenzování sloupů při zemětřesení důležité, protože zajišťují dostupnost plastických deformačních kapacit a zlepšují globální únosnost konstrukce v případě zemětřesení.

Dimenzační model podle Eurokódu 2

Explicitní dimenzační přístup pro obalené tlakové prvky není v normě DIN EN 1992-1-1 předepsán.

Podle oddílu 3.1.9 normy DIN EN 1992-1-1 [1] může být při dimenzování zohledněn vícesměrný napěťový stav použitím modifikovaného efektivního vztahu napětí-deformace se zvýšenými pevnostmi a zvětšenými mezními deformacemi. Je třeba poznamenat, že tyto zvýšené hodnoty pevnosti a deformace platí výhradně pro obalené betonové jádro, jež je omezeno středovými liniemi obalové výztuže.

Podíl nosné schopnosti krycí vrstvy betonu se v mezním stavu únosnosti (GZT) obvykle nezohledňuje, protože kvůli odlupování krycí vrstvy většinou již nedochází k efektivnímu přispění k únosnosti.

Pokud nejsou k dispozici přesnější informace, může být pro obalený betonový jádro použito parabola-obdélníkové diagramu podle [1], obrázek 3.6. Přitom je třeba použít odpovídající upravené charakteristické hodnoty pevnosti a deformace.

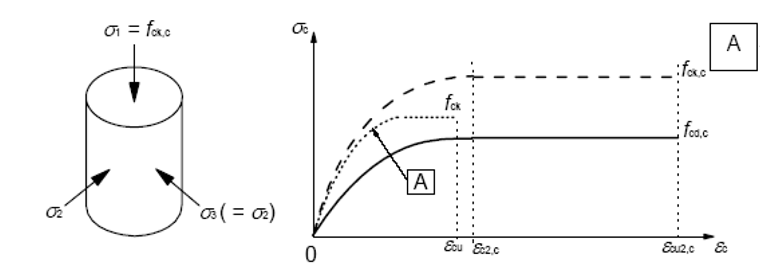

Diagram vztahu napětí-přetvoření betonu při vícenásobném zatížení tlakem podle EC2

Chování betonu ve vícesměrném tlaku [1]

Pevnost obaleného betonového jádra je popsána následujícím vzorcem.

f_{c k, c} = \{\begin{cases} f_{c k} \cdot (1, 000 + 5, 0 \cdot \frac{σ_{2}}{f_{c k}}) & f ü r σ_{2} \leq 0, 05 \cdot f_{c k} \\ f_{c k} \cdot (1, 125 + 2, 5 \cdot \frac{σ_{2}}{f_{c k}}) & f ü r σ_{2} > 0, 05 \cdot f_{c k} \end{cases}

σ2	Účinné smykové napětí pro MSÚ způsobené omezením smykového přetvoření

Charakteristická pevnost obepnutého jádrového betonu podle EC2 (3.24) a (3.25)

Charakteristické deformace jsou odvozeny z následujících vzorců.

ε_{c 2, c} = ε_{c 2} \cdot {(\frac{f_{c k, c}}{f_{c k}})}^{2}

εc2	Deformace betonu při dosažení f_ck podle EC2, tabulka 3.1

Deformace betonu při dosažení f_ck,c podle EC2, (3.26)

ε_{c u 2, c} = ε_{c u 2} + 0, 2 \cdot \frac{σ_{2}}{f_{c k}}

εcu2	Porušovací přetvoření betonu při jednostníném tlaku podle EC 2, Tabulka 3.1

Betonové prasknutí při víceosém stlačení EC2, (3.27)

Eurokód 2 neobsahuje návrh pro stanovení příčného tlaku. Podle publikace 630 DAfStb( [2], 3.5.4) je proto odkazováno na přístupy Mandera a kol. Rovnice pro stanovení příčného tlaku jsou popsány v následující části. σ₂ = σ'_l

Výpočetní model podle Mandera a kol.

Model podle Mandera a kol. popisuje napěťově-deformační chování obaleného betonu explicitně v závislosti na efektivním obalovém tlaku. Z toho jsou odvozovány zvýšená efektivní pevnost v tlaku a zvětšená deformační špička obaleného betonového jádra, stejně jako duktilní, pomalu klesající větev napěťově-deformační křivky. Vstupními veličinami jsou mimo jiné obsah a uspořádání výztuže třmínků/ spirál, jejich pevnost v tahu a geometrie uzavřeného průřezu jádra.

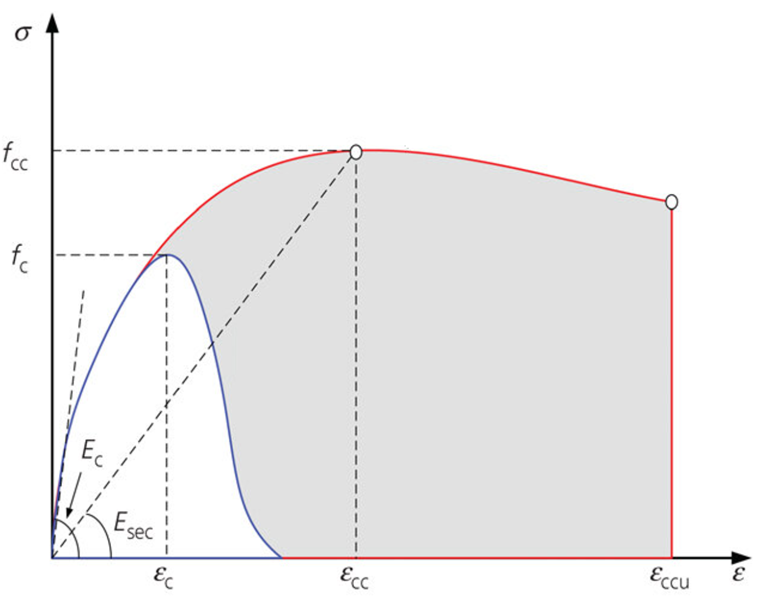

Srovnání závislosti napětí-přetvoření betonu a omotaného betonu podle Mander [3], zobrazeno modře a červeně

Vztah napětí-přetvoření pro beton a armovaný beton podle Mander [3]

Napěťově-deformační vztah je popsán následující rovnicí, [3] (3), (4), (6), (7) & (8).

σ_{c} = \frac{f_{c c} \cdot x \cdot r}{r - 1 + x^{r}}, m i t : x = \frac{ε_{c}}{ε_{c c}} u n d r = \frac{E_{c}}{E_{c} - E_{s e c}}

E_sec	=f_cc/ϵ_cc
E_c	= 5000·fc

Rovnice napětí podle Mander či Popovics

Příslušná deformace je popsatelná následující rovnicí, [3] (5).

ε_{c c} = ε_{c} \cdot (1 + 5 \cdot (\frac{f_{c c}}{f_{c}} - 1))

Deformace při dosažení tlaku pevnosti jádrového betonu podle Mandera a kol.

Pevnost v tlaku obaleného betonu je odvozena podle [3] (29).

f_{c c} = f_{c} \cdot (- 1, 254 + 2, 254 \cdot \sqrt{1 + \frac{7, 94 \cdot σ'_{l}}{f_{c}}} - 2 \cdot \frac{σ'_{l}}{f_{c}})

Pevnost betonu v tlaku

Efektivní příčná tlaková napětí pro toto lze vypočítat z následující rovnice.

σ'_{l} = \frac{1}{2} \cdot ω_{v} \cdot f_{y w} \cdot k_{e}, m i t : ω_{v} = \frac{4 \cdot A_{s w}}{d_{c} \cdot s_{c}}

k_e	Účinný koeficient uzavření
ωv	Objemový poměr mezi obvodovou výztuží a obklopovaným jádrovým betonem
f_yw	Mez kluzu příčné výztuže

Účinné smykové napětí podle Mandera a kol.

Koeficient účinnosti obalení je odvozen podle následujícího výrazu.

k_{e} = \frac{A_{e c}}{A'_{c c}}

A_ec	Plocha účinně vázaného betonového jádra

Součinitel účinnosti omezení

Kde lze netto povrch betonu jádra určit ze:

A'_{c c} = A_{c c} \cdot (1 - ρ_{c c}) = A_{c c} - A_{s l}

ρcc	Podélný stupeň vyztužení jádra betonu

Plocha průřezu obvázaného betonového jádra

Efektivní obalená plocha betonu se dá stanovit z

A_{e} = \frac{π}{4} \cdot {d_{c}}^{2} \cdot {(1 - \frac{s'}{2 \cdot d_{c}})}^{2} f ü r K r e i s q u e r s c h n i t t e

A_{e} = (b_{c} \cdot a_{c} - \sum_{i = 1}^{n} \frac{(w'_{i}) ²}{6}) \cdot (1 - \frac{s'}{2 \cdot b_{c}}) \cdot (1 - \frac{s'}{2 \cdot a_{c}}) f ü r R e c h t e c k q u e r s c h n i t t e

d_c	Průměr stěnového železobetonového jádra
a_c, b_c	Horizontální rozměry betonářské výztuže
s'	Rozestup střihu ve směru tlakového zatížení
w'_i	Účinná vzdálenost mezi podélnými výztužnými pruty

Účinná stočená betonová plocha podle Mander et. al.

Aplikace

Dimenzační model podle EC2, 3.1.9 je používán pro normativní prokázání únosnosti, u kterých je přípustné zvýšení pevnosti v tlaku obalením.

Manderův model (Mander et al., 1988) je použit jako fyzikálně podložený model materiálu, když se má u nelineárních analýz zohlednit kompletní chování σ_c - ε_c obaleného betonového jádra (zvýšené f_cc, ε_cc, chování po špičce).

Reference

Eurokód 2: Navrhování betonových konstrukcí - Část 1-1: Obecná pravidla a pravidla pro pozemní stavby. Český normalizační institut, 2006
Deutský výbor pro železobeton e.V. - Časopis 630: Návrh podle DIN EN 1992 pro mezní stavy únosnosti a použitelnosti, Berlín 2018
Mander, J.B., Priestley, M.J.N. a Park, R. Theoretical Stress-Strain Model for Confined Concrete. Journal of Structural Engineering, č. 114, s. 1804-1825. 1988.
