U dodatečně přidaných betonových konstrukcích musí být prokázán přenos smykové síly mezi různými betonážními úseky. Tyto takzvané smykové spáry se vyskytují u betonových prvků různého stáří. Zde je třeba například posoudit spojovací spáry mezi stavebními úseky u novostaveb nebo rekonstrukcí nebo spáry mezi prefabrikáty a dodatečně prováděným betonem.
Přenos smykové síly by měl být prokázán následujícím způsobem. EC 2 [1], oddíl 6.2.5, rovnice (6.23)
Pro výpočet smykového napětí ve smykové spáře existují dvě možnosti:
1. Výpočet z Vz,Ed a β-faktoru
Zde je vEd,i návrhová hodnota příčné síly na jednotku délky ve spáře. Tato hodnota je stanovena pomocí [1] rovnice (6.24).
|
z |
Ramnní rameno složeného průřezu |
|
|
Podíl osové síly v nášlapné desce a osové síly v tlakové nebo tahové oblasti uvažovaného průřezu |
|
|
Šířka kontaktní spáry |
|
|
Návrhová hodnota aplikovaného smyku |
Návrhová hodnota smykové únosnosti vRd,i je určena následující rovnicí [1], (6.25).
|
c, |
Součinitel pro popis drsnosti spoje podle [1], 6.2.5 |
|
fctd |
Návrhová hodnota pevnosti betonu v tahu podle [1], 3.1.6 |
|
|
Nejmenší napětí kolmé ke spáře, které působí současně se smykovou silou (pozitivní pro tlak) se σn < 0,6 ⋅ fcd |
|
|
As/ Ai |
|
|
Úhel sklonu spřažené výztuže |
|
|
Součinitel snížení pevnosti podle [1], 6.2.2 (6) |
2. Obecná napěťová integrace
Výpočet stávající podélné síly v křížovém průřezu pro tento případ se provádí pomocí obecné napěťové integrace.
Tuhé spojení, které se předpokládá pro průkaz smykových spár v mezním stavu únosnosti (MSÚ), by mělo být primárně dosaženo adhezí a mikromechanickým zaklíněním. Výztuž spár je pak určena pro přenos sil po překonání tuhého spojení a pro zajištění duktility spojení, zatímco smyková spára by měla být navržena výhradně pro adhezní spojení.
V současných normách je tento přístup zohledněn pouze v omezené míře. Posuvné spojení je sice povoleno, ale konzervativně ohraničeno na bezpečné straně a doplněno konstrukčními pravidly.
U smykových spár, které jsou v mezním stavu únosnosti (MSÚ) plánovitě navrženy na posuvné spojení, musí být provedeny dodatečné průkazy v mezním stavu použitelnosti (MSP). V tomto případě musí být posuvné spojení důsledně zapracováno do stanovení průřezových sil a napětí v MSÚ a MSP.
Vlastní napětí, která normálně souvisí se smykovými napětími ve spáře (například z různých smrštivých vlastností dvou betonových částí různého stáří), nejsou zpravidla zohledňována. Působící smyková síla vEd,i je vypočtena výlučně z průřezových sil na průřezu.

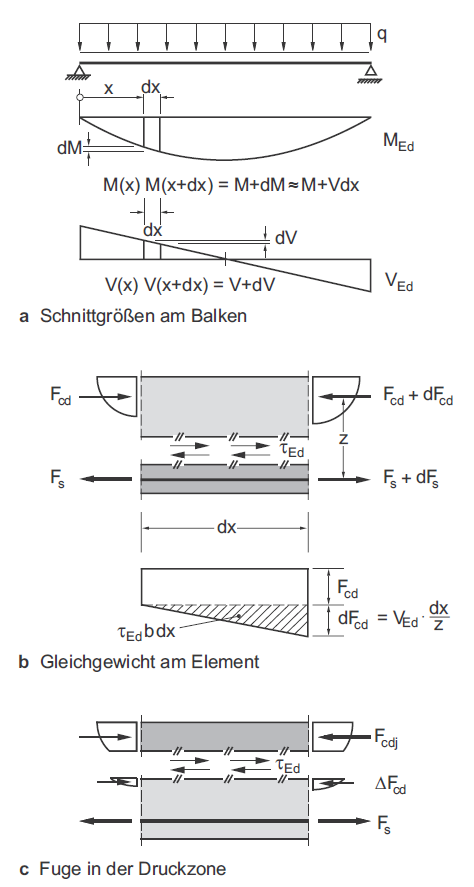

Na obrázku výše (zdroj: [2]) je zobrazen výřez délky dx z nosníku se smykovou spárou paralelní s osou prvku. Zde proměnlivý moment ohybu po délce způsobuje změnu síly v pásu. Platí to například pro tlakový pás.
Existuje rovnováha mezi změnou tlakové síly a smykovými napětími ve spáře.
Poté platí, že při konstantním rameni z je namáhání smykové spáry poměrné k příčné síle VEd, přičemž konstantní normálová síla nemá vliv na smykovou sílu ve spáře paralelní s osou prvku.
Pokud se smyková spára nachází v tlakové zóně, musí být přenesen pouze podíl rozdílu síly v pásu mezi spárou a hranou tlakového pásu. Tím se τEd stává
.
