Zatížení na prut jsou síly, momenty, hmotnosti, teplotní vlivy nebo vynucené deformace, které působí na pruty.
V seznamu vyberte „Zatěžovací stav“, ke kterému chcete přiřadit zatížení.
Základní údaje

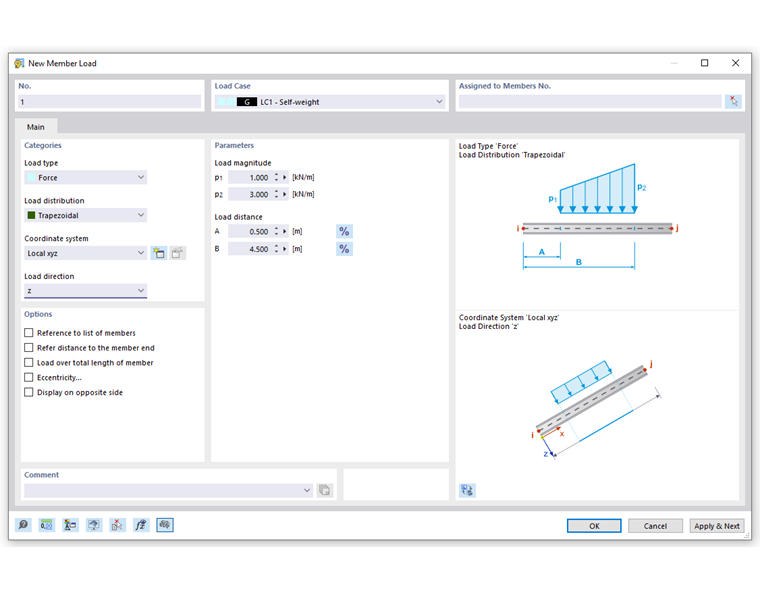

Záložka „Základní údaje“ slouží ke správě základních parametrů zatížení.
Kategorie
V seznamu „Typ zatížení“ jsou k dispozici následující možnosti:
| Typ zatížení | Popis |
|---|---|
| Síla | Soustředěné zatížení, rovnoměrné nebo proměnné rozložené zatížení |
| Moment | Jednotlivé momenty, rovnoměrné nebo proměnné rozložené momenty |
| Hmotnost | Hmotnost rovnoměrně rozložená po celé délce prvku, která je relevantní pro analýza Dynamická analýza. |
| Teplota | Teplotní zatížení rovnoměrně rozložené (Tt = Tb) nebo nerovnoměrně rozložené (Tt ≠ Tb) po průřezu prvku |
| Teplotní změna | Rozdíl teplot mezi horní a spodní stranou prutu, s přihlédnutím k konstantní teplotní změně, pokud je to relevantní (kladná hodnota zatížení: horní strana prutu se zahřívá) |
| Protažení ε | Vynucené nebo tlakové Protažení ε prvku (kladná hodnota zatížení: prvek je deformován) |
| Axiální posun | Vynucené nebo tlakové posun Δl prvku |
| Předpětí | Vynucené zakřivení prvku |
| Počáteční předpětí |
|
| Posun |
|
| Otočení |
|
| Obsah potrubí – plný |
|
| Obsah potrubí – částečný |
|
| Vnitřní tlak potrubí | Rovnoměrný vnitřní tlak potrubí |
| Rotační pohyb | Odstředivá síla působící na prvek v důsledku hmotnosti a úhlové rychlosti ω |
| Konečné předpětí | Předpínací síla, která by měla být k dispozici v prvku po výpočtu s iterací (kladná hodnota zatížení: prvek je v tahu) |
| Povlak – obrys |
|
| Povlak – polyon |
|
Typ zatížení a účinky znamének jsou znázorněny v horní části dialogového okna.
Seznam „Průběh zatížení“ nabízí různé možnosti zobrazení uspořádání zatížení.
Schéma průběh zatížení je znázorněno v horní části dialogového okna. V řezu dialogového okna „Parametry“ můžete poté zadat hodnoty, vzdálenosti a další parametry zatížení.
V seznamu „Souřadný systém“ definujte, zda zatížení působí ve směru lokálních os xyz prvku, lokálních hlavních os xuv nebo globálních os XYZ. Alternativně můžete vybrat uživatelsky definovaný souřadný systém nebo vytvořit nový.
Lokální osa x představuje podélnou osu prvku. V případě symetrického průřezu je osa y „hlavní“ osou průřezu prvku; osa z je „vedlejší“ osou. V případě asymetrického průřezu se jedná o osy u a v.
Vyberte „Směr zatížení“ ze seznamu, abyste definovali účinek zatížení. V závislosti na souřadném systému jsou k dispozici pro výběr místní osy prvku x, y, z, hlavní osy x, u, v, globální osy X, Y, Z nebo uživatelsky definované osy U, V, W.
Zatížení prvku může souviset se skutečnou délkou (např. zatížení hmotností) nebo s promítnutou délkou (např. zatížení sněhem). Směr zatížení je znázorněn v dialogovém náčrtu.
Parametry
Zadejte hodnotu zatížení síly, momentu nebo hmotnosti. Pro soustředěné nebo proměnné zatížení je k dispozici několik vstupních textových polí, kde můžete popsat zatížení prvku. Význam příslušných parametrů je znázorněn na náčrtu zatížení.
Kladný moment působí ve směru hodinových ručiček kolem odpovídající kladné osy. Globální souřadnicové osy v pracovním okně vám pomohou definovat znaménko. U lokálně definovaných zatížení můžete zobrazit osy prutů pomocí tlačítka
(viz obrázek Variabilní zatížení prvku).
Při definování soustředěného nebo lichoběžníkového zatížení můžete pomocí tlačítka
přepínat mezi relativními a absolutními hodnotami vzdáleností.
Pro proměnná zatížení se zobrazí tabulka, ve které můžete zadat polohy zatížení x s odpovídajícími hodnotami zatížení.
Možnosti
Zatížení obvykle působí samostatně na každý z prvků, které definujete v dialogovém okně „Přiřazeno k prvkům“. Pokud zaškrtnete políčko „Odkaz na seznam prvků“, zatížení prutu působí na celkovou délku prvků: V případě lichoběžníkových zatížení tak RSTAB nepoužije parametry na každý prut, ale na všechny pruty seznamu jako celek.
Zaškrtávací políčko „Vzdálenost od konce prvku“ je dostupné pouze pro zatížení, která nepůsobí na celou délku prvku. Pokud jej aktivujete, můžete v dialogovém okně „Parametry“ zadat vzdálenosti od konce prvku.
Při definování lichoběžníkových zatížení můžete pomocí zaškrtávacího políčka „Zatížení po celé délce prvku“ určit, zda je lineárně proměnné zatížení rozloženo souvisle od začátku prvku po jeho konec.
Zaškrtávací políčko „Excentricita“ je k dispozici pro typ zatížení „Síla“. Pokud je zaškrtnuto, můžete definovat excentrický účinek zatížení prvku na záložce Excentricita síly.
Zobrazení vektorů zatížení můžete ovlivnit pomocí možnosti „Zobrazit na opačné straně“.
Excentricita síly
Pokud síla nepůsobí ve středu smyku průřezu, můžete definovat místo působení zatížení na záložce ‚‘'Excentricita síly'‚‘.
Nastavení excentricity
Devět zaškrtávacích políček „Reference“ symbolizuje charakteristické body na průřezu. Bod uprostřed představuje těžiště a osm okrajových bodů představuje průniky os y a z prvku s okrajovými čarami obdélníku, který obepíná průřez. Pokud aktivujete jeden z bodů, RSTAB aplikuje zatížení prvku v odpovídající vzdálenosti od těžiště.
Alternativně můžete zatížení aplikovat v „Těžišti“ nebo v „Středu smyku“ a ručně definovat „Posun na začátku prvku“ v textových polích níže. Vzdálenosti se vztahují k lokálním osám prvku y a z.
Možnosti
Pokud excentricita není podél prvku rovnoměrná, aktivujte zaškrtávací políčko „Posun na konci prvku odlišný od posunu na začátku prvku“. Poté můžete v dialogovém okně výše zadat „Posun na konci prvku“. Tímto způsobem je možné popsat lineární rozložení excentricity od začátku prvku k jeho konci.
