Nelinearity prutu

Některé typy prutů již mají nelineární vlastnosti: Například v případě tahového prutu se tah roste lineárně s tahovou silou, tlakové síly se však nepřenášejí. Nelinearity prutu slouží k znázornění dalších nelineárních vztahů mezi normálovou silou a přetvořením v prutovém modelu.

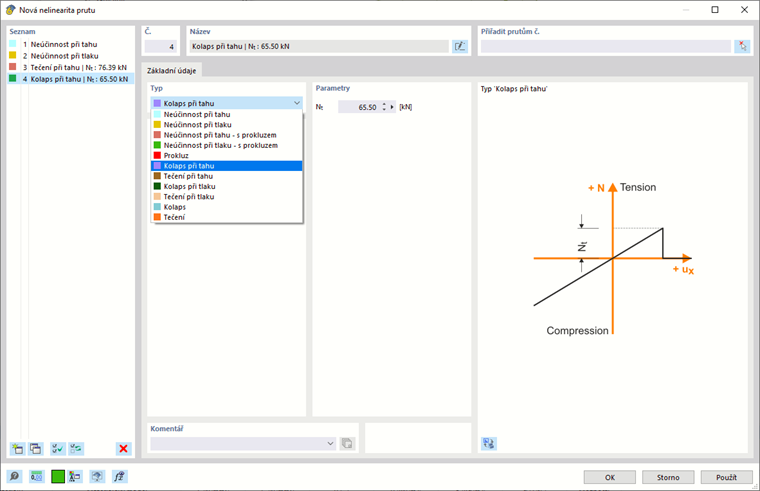

Dialog ' Nová nelinearita prutu '

Typ

V seznamu máme na výběr různé typy nelinearity. Vlastnosti se znázorní v grafickém okně.

neúčinnost při tahu

Prut přenáší tlakové síly, nikoli však tahovou sílu.

Neúčinnost při tlaku

Prut přenáší tahové síly, nikoli však tlakovou sílu.

Neúčinnost při tahu - s prokluzem

Prut nepřenáší tahovou sílu. Tlakové síly se přenášejí, jakmile je deformace u_x překonána.

Neúčinnost při tlaku - s prokluzem

Prut nepřenáší tlakovou sílu. Tahové síly se přenášejí, jakmile je deformace u_x překonána.

Prokluz

Prut přenáší normálové síly až po překročení poměrného přetvoření nebo zkrácení o hodnotu u_x.

Neúčinnost při tahu

Prut přenáší tlakové síly bez omezení, ale stane se neúčinným, pokud je tahová síla větší než N_t.

Tečení při tahu

Prut přenáší tlakové síly bez omezení, ale pouze maximální tahovou sílu N_t. Při větším protažení zůstává tahová síla v prutu konstantní.

Neúčinnost při tlaku

Prut přenáší tahové síly bez omezení, ale stane se neúčinným při tlakové síle vyšší než N_c.

Tečení při tlaku

Prut přenáší tahové síly bez omezení, ale pouze maximální tlakovou sílu N_c. Při větším protažení zůstává tlaková síla v prutu konstantní.

Kolaps

Prut selže při dosažení tlakové síly N_c nebo tahové síly N_t.

Tečení

Prut začíná táhnout při dosažení tlakové síly N_c nebo tahové síly N_t : při větším protažení se síla nezvětšuje.
