Anotace

Kategorie výsledků Přehled v tabulkách nabízí shrnutí výpočtu. V titulkové liště tabulky lze přepínat mezi výsledky pro jednotlivé zatěžovací stavy a kombinace.

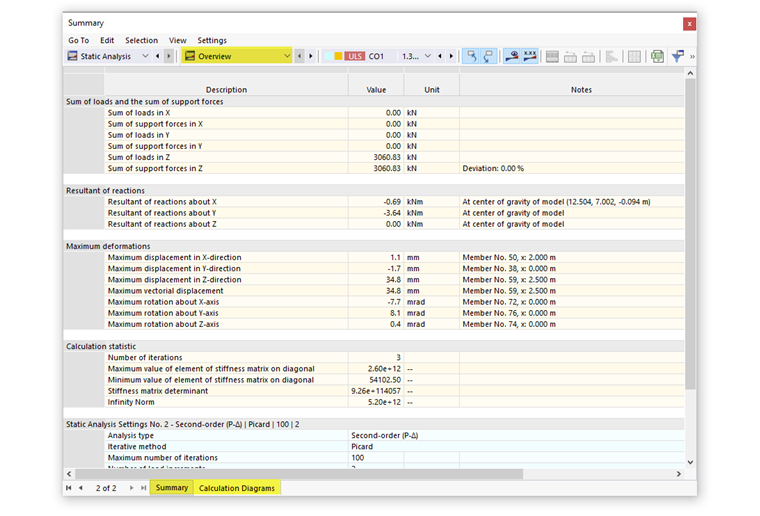

Kategorie výsledků 'Přehled' v tabulce

Závěr

V záložce 'Shrnutí' najdete kontrolní součty zatížení a podporových sil. Procentuální odchylka by měla být v každém směru menší než 1 %. Pokud tomu tak není, nesrovnalosti vznikají v důsledku velkých rozdílů v tuhosti. Může nastat i případ, kdy konstrukce není dostatečně stabilní nebo kdy byl při výpočtu dosažen maximální počet iterací, aniž by výpočet zkonvergoval.

Výsledné podporové reakce působí idealizovaně v těžišti modelu.

Souhrn také uvádí maximální posuny a pootočení vůči globálním osám X, Y a Z i maximální celkový posun. Pomocí těchto hodnot můžete posoudit spolehlivost výsledků.

Ve statistice výpočtu je mimo jiné uveden počet iterací nutných pro výpočet. Souhrn končí výpisem nastavení pro statickou analýzu zatěžovacího stavu nebo kombinace.

Výpočtové diagramy

Záložka 'Výpočtový diagram' je k dispozici, pokud jste definovali kritéria pro jeden nebo více Výpočtové diagramy .

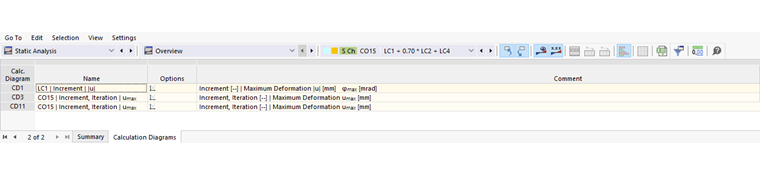

Tabulka 'Průběhy výpočtu'

Pro každý výpočetní diagram jsou uvedeny výsledky jednotlivých zatěžovacích kroků ('Přírůstků'). Je zde také zaznamenáno, kolik iterací bylo pokaždé třeba.

Pomocí tlačítka ve sloupci 'Možnosti' lze zkontrolovat parametry výpočtového diagramu. Zobrazí se dialog # extbookmark manual|image039843|Výpočtový diagram #. Výpočtový diagram se zde také zobrazí graficky.
