Průřezy

Průřez je potřebný k popisu vlastností prutu: Průřezové charakteristiky a přiřazené vlastnosti materiálu ovlivňují tuhost prutu.

Ne každý definovaný průřez musí být v modelu také použit. Můžete tak rychle modelovat varianty, aniž byste průřezy smazali. Průřezy však nelze přečíslovat.

Název

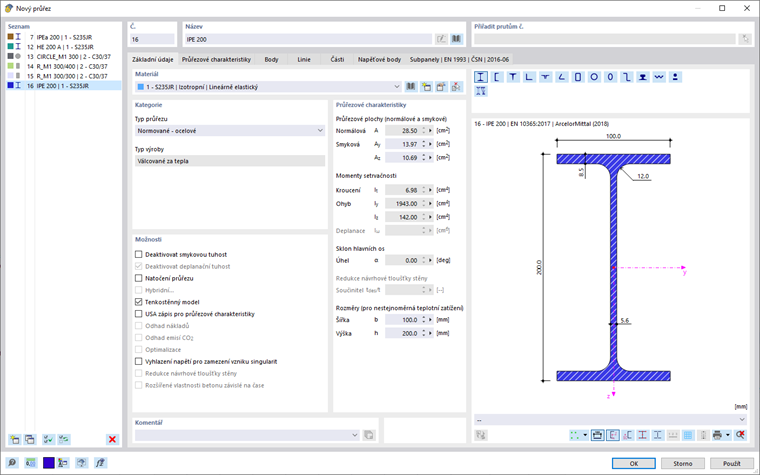

Můžete zadat libovolný název průřezu a zadat průřezové charakteristiky. Pokud označení odpovídá položce knihovny, načte RSTAB uložené hodnoty. Chcete-li vybrat průřez v knihovně, klepněte na tlačítko Databáze na konci vstupního řádku. Převzetí průřezů je popsáno v kapitole Knihovna průřezů.

Tip

Pokud do textového pole zadáte běžné označení, například „ipe 240“, zobrazí se seznam tohoto typu průřezu podle různých norem.

#

U průřezů z knihovny jsou průřezové charakteristiky pevně nastaveny a nelze je měnit. Výjimkou jsou smykové plochy a rozměry pro nerovnoměrná zatížení teplotou.

U uživatelem definovaného názvu průřezu je třeba definovat všechny průřezové charakteristiky ručně. Průřez pak můžete použít pro stanovení vnitřních sil. Posouzení tohoto průřezu však není možné, protože nelze definovat napěťové body.

Základ

Karta Základ spravuje základní parametry průřezu.

Materiál

Každý průřez musí být přiřazen materiál. Můžete jej vybrat ze seznamu již definovaných materiálů. Tlačítka vedle vstupního pole umožňují vybrat materiál z knihovny nebo definovat nový (viz kapitola Materiály).

Kategorie

Typ průřezu

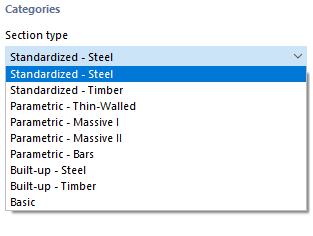

U průřezů z knihovny je 'Typ průřezu' přednastaven podle tam obvyklých klasifikací (viz kapitola Knihovna průřezů). Uživatelem definované průřezy jsou přiřazeny typu 'Základ'.

Způsob výroby

U průřezů z knihovny se zobrazuje způsob výroby profilu. Řídí určitá posuzovací pravidla, například křivky vybočení za studena tvarovaných dutých profilů.

Možnosti

Deaktivovat smykovou tuhost

Zohlednění smykové tuhosti vede k nárůstu deformace v důsledku smykových sil. Smyková deformace má u válcovaných a svařovaných profilů podřadný význam. U masivních průřezů a dřevěných profilů je však vhodné zohlednit smykové tuhosti pro výpočet deformace.

Deaktivovat tuhost v progibu

Zaškrtávací pole pro zohlednění tuhosti v progibu je přístupné, je-li v základních údajích aktivován analýzový doplněk Vázané kroucení. V tomto případě můžete řídit, zda se tuhost průřezu v progibu při výpočtu se sedmi stupni volnosti zohlední.

Natočení průřezu

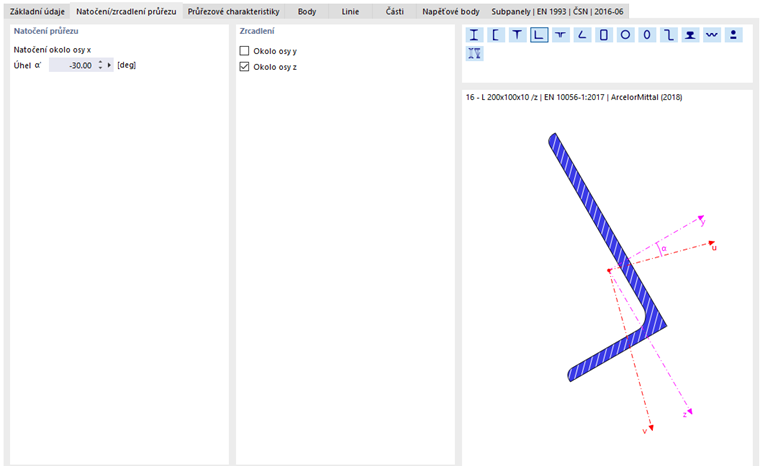

Natočení průřezu popisuje úhel, o který je průřez otočen. Úhel natočení α' můžete definovat na kartě Natočení průřezu.

U nesouměrných průřezů nabízí tato karta také možnosti 'Zrcadlení' profilu. Můžete tak například uvést úhelník do správné polohy.

Pokud importujete průřez z knihovny nebo z RSECTION, nemusíte se starat o úhel natočení průřezu α'. RSTAB načte úhel automaticky. U vlastních profilů však musíte úhel hlavních os určit sami a poté polohu upravit pomocí natočení průřezu.

Informace

Všechny pruty, které mají tento průřez, jsou otočeny o úhel natočení průřezu. Pokud to není žádoucí, měli byste pro určité pruty definovat úhel natočení prutu.

#

Hybridní

Volba 'Hybridní' je přístupná u průřezů typu 'Parametrický - Plnostěnný II' a u profilů RSECTION, které jsou složeny z více materiálů. Na kartě Hybridní pak můžete například přiřadit komponentám složených dřevěných průřezů vlastnosti materiálu.

Tenkostěnný model

Pomocí zaškrtávacího pole 'Tenkostěnný model' můžete u průřezů typu 'Normovaný - Ocel' a 'Parametrický - Tenkostěnný' řídit, podle které teorie se stanovují průřezové charakteristiky. U plnostěnného průřezu se například smykové plochy a moment tuhosti v prostém kroucení stanovují jiným postupem, protože analytické řešení platí pouze pro tenkostěnné průřezy.

Americký zápis průřezových charakteristik

Symboly průřezových charakteristik se liší podle evropských a amerických konvencí. Pomocí zaškrtávacího pole můžete řídit, zda se statické momenty označují například jako S nebo Q.

Odhad nákladů

Odhad nákladů se v pravidle provádí s náklady materiálu, který je přiřazen prutům průřezu (viz kapitola Materiály). Mají-li pro určitý průřez platit specifické parametry, můžete kusové náklady a jednotky na kartě Odhad nákladů stanovit zvlášť.

Odhad emisí CO2

Odhad emisí CO2 je zpravidla také založen na materiálu průřezu. Jednotkové emise a jednotky však můžete na kartě Odhad emisí CO2 stanovit pro každý průřez také zvlášť.

Vyhlazení napětí pro zamezení singularit

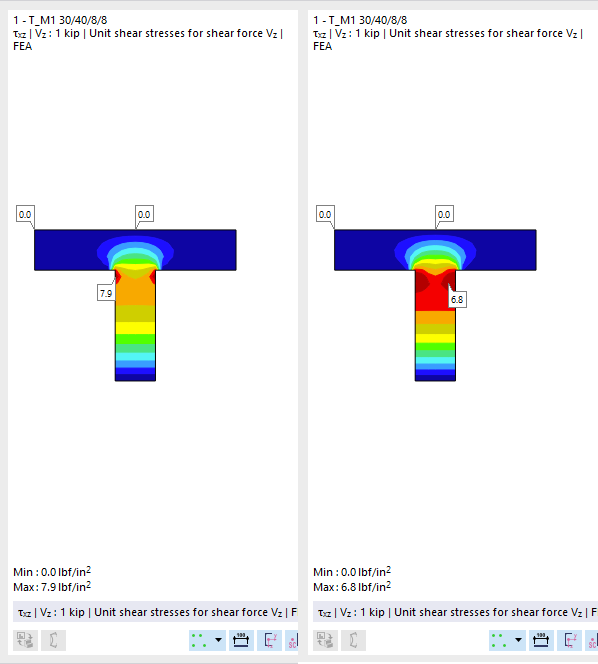

Vyhlazení napětí se hodí především pro složené dřevěné průřezy, aby se zabránilo singularitám v oblastech spojů. Tam často vedou smyková napětí k napěťovým špičkám, které nepříznivě ovlivňují posouzení. Touto funkcí je dosaženo lepšího rozložení napětí.

Průřezové charakteristiky

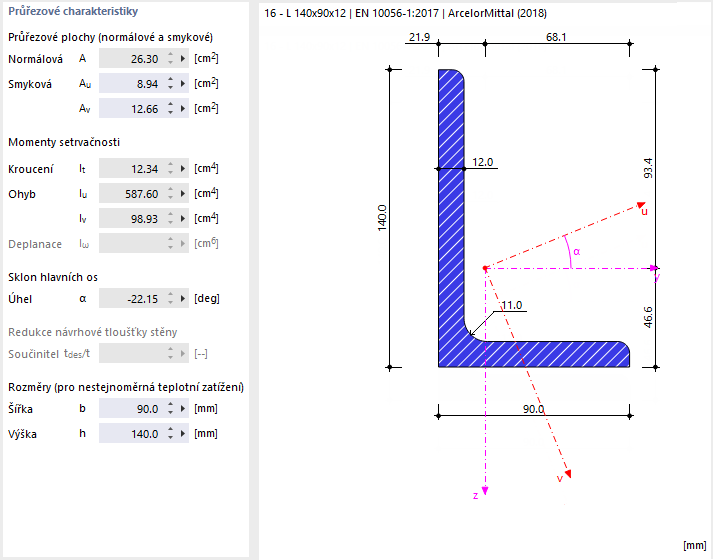

V této části jsou uvedeny nejdůležitější průřezové charakteristiky. Další hodnoty naleznete na kartě Průřezové charakteristiky.

Průřezové plochy

Průřezové plochy jsou rozčleněny na celkovou plochu 'Axiální A' a plochy pro 'Smyk Ay' a 'Smyk Az'. Smyková plocha Ay souvisí s momentem setrvačnosti Iz, smyková plocha Az odpovídajícím způsobem s Iy.

Informace ke stanovení smykových ploch naleznete v následujícím odborném příspěvku:

Smykové plochy ovlivňují smykovou deformaci, kterou je třeba zohlednit především u krátkých, masivních prutů. Pokud měníte smykové plochy, měli byste se vyhnout extrémně malým hodnotám: Smykové plochy jsou obsaženy ve jmenovateli rovnic, takže mohou nastat numerické problémy.

Moment setrvačnosti plochy

Momenty setrvačnosti definují tuhost průřezu vzhledem k namáhání momenty: Moment tuhosti v prostém kroucení IT popisuje tuhost proti otočení kolem podélné osy, plošné momenty 2. stupně Iy a Iz tuhosti proti ohybu kolem lokálních os y a z. Osa y je chápána jako „silná“ osa. Vláknovým momentem 2. stupně Iω je popsán odpor proti deplanaci.

U nesouměrných profilů jsou uváděny momenty setrvačnosti kolem hlavních os u a v průřezu. Lokální osy průřezu jsou zobrazeny v grafice průřezu.

Průřezové plochy a momenty setrvačnosti můžete upravit pomocí faktorů, které definujete jako průřezově specifickou 'Změnu konstrukce' (viz kapitola Změny konstrukce).

Sklon hlavních os

Sklon hlavních os popisuje polohu hlavních os vzhledem ke standardnímu systému hlavních os souměrných průřezů. U nesouměrných profilů jde o úhel α mezi osou y a osou u (kladný ve směru hodinových ručiček). Hlavní osy jsou u souměrných profilů označovány jako y a z, u nesouměrných profilů jako u a v (viz obrázek Průřezové charakteristiky a osy).

Sklon hlavních os se stanovuje podle následující rovnice:

Sklon hlavních os profilů z knihovny nelze upravovat. Průřez však můžete otočit o uživatelem definovaný úhel: Aktivujte k tomu v části 'Možnosti' zaškrtávací pole 'Natočení průřezu' (viz část Natočení průřezu).

Rozměry (pro nerovnoměrná zatížení teplotou)

Rozměry šířky b a výšky h průřezu jsou potřebné pro výpočet zatížení teplotou.

RSECTION =

Je-li k dispozici průřez vytvořený v RSECTION, můžete pomocí tlačítka otevřít program průřezů a průřez upravit.

Průřezové charakteristiky

Na kartě Průřezové charakteristiky jsou podrobně vypsány hodnoty průřezu.

Průřezové charakteristiky parametrických profilů jsou stanovovány pomocí RSECTION.

Informace

V FAQ 5400 je popsáno, podle kterých rovnic se stanovují průřezové moduly Wy a Wz.

#

Statistika

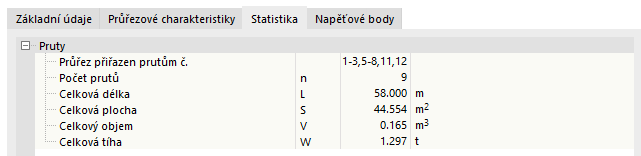

Karta Statistika poskytuje přehled prutů v modelu, které používají tento průřez. 'Celkovou hmotnost' můžete využít například pro výkaz výztuže nebo odhad nákladů.

Body

Geometrie průřezu je definována pomocí bodů. Tvoří také základ Linií.

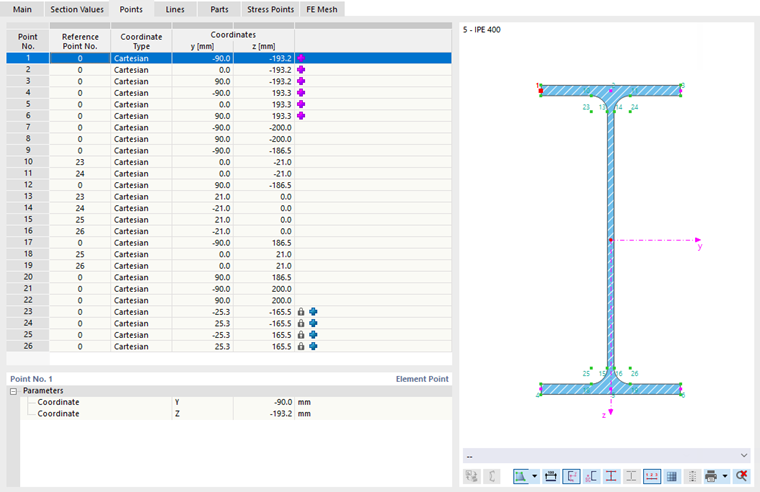

Souřadnice definičních bodů jsou vypsány v tabulce. Vyberete-li řádek, je tento bod v grafice průřezu zobrazen červeně. U tenkostěnných průřezů jsou definiční body na střednicích označeny symbolem +. Generované kontrolní body oblouků lze rozpoznat podle symbolu zámku s +. Body na okrajích průřezu vyplývají z tlouštěk prvků.

U oblouků můžete v části 'Parametr' kromě souřadnic bodů odečíst také parametry oblouku.

Linie

Body průřezu jsou propojeny liniemi, takže geometrie průřezu je určena jeho obrysem. Linie tvoří také základ pro Části.

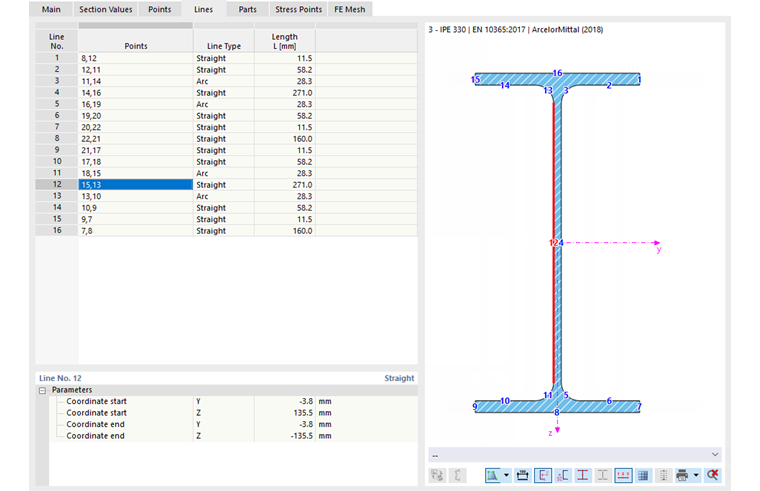

Definiční body linií oraz typy a délky linií jsou vypsány v tabulce. Vyberete-li řádek, je tato linie v grafice průřezu zobrazena červeně.

Části

Z obrysových linií průřezu je vytvořena jedna nebo více částí.

Pro každou část průřezu jsou uváděny definiční linie, materiál, průřezová plocha a hmotnost na délku.

Prvky

Prvky průřezu jsou potřebné pro Tenkostěnný model a výpočet účinného průřezu. Části průřezu se skládají z jednoho nebo více prvků s rovnými nebo zakřivenými, vždy konstantně tlustými úseky. Začátek a konec prvku je definován souřadnicemi Bodů.

Pro každý prvek jsou uváděny tloušťka, smyková tloušťka a délka. Další informace o vybraném prvku se zobrazují v parametrech v dolní části.

Napěťové body

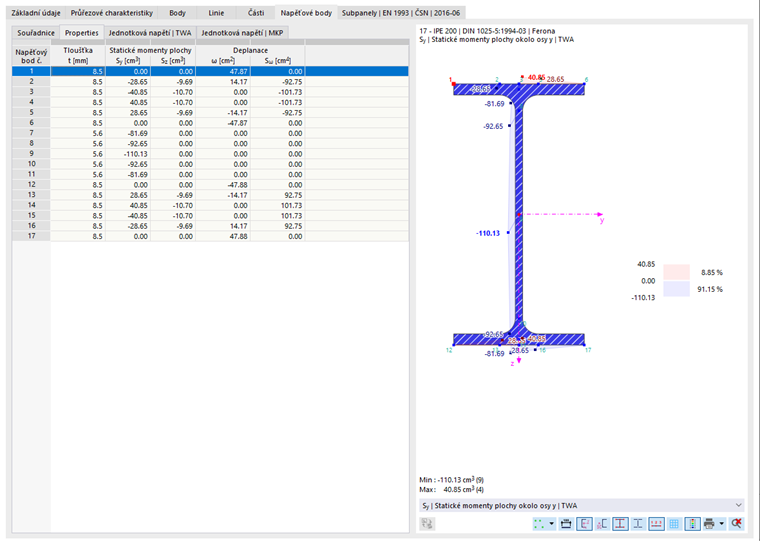

Karta Napěťové body se skládá z až čtyř podkaret. Tam můžete odečíst souřadnice napěťových bodů, statické momenty a ordináty deplanace s příslušnými tloušťkami (u tenkostěnných průřezů) sowie jednotková napětí vypočtená podle tenkostěnné teorie TWA (u tenkostěnných průřezů) a pomocí metody konečných prvků MKP.

Průběhy průřezu a průběhy napětí můžete zkontrolovat v grafice průřezu: Klepněte do sloupce hodnoty nebo vyberte typ v seznamu pod grafikou.

Tip

Stanovení tvarů vybočení podle MKP je popsáno v odborném příspěvku Lineární analýza bifurkačního zatížení metodou konečných pásů (FSM).

#

Síť KP

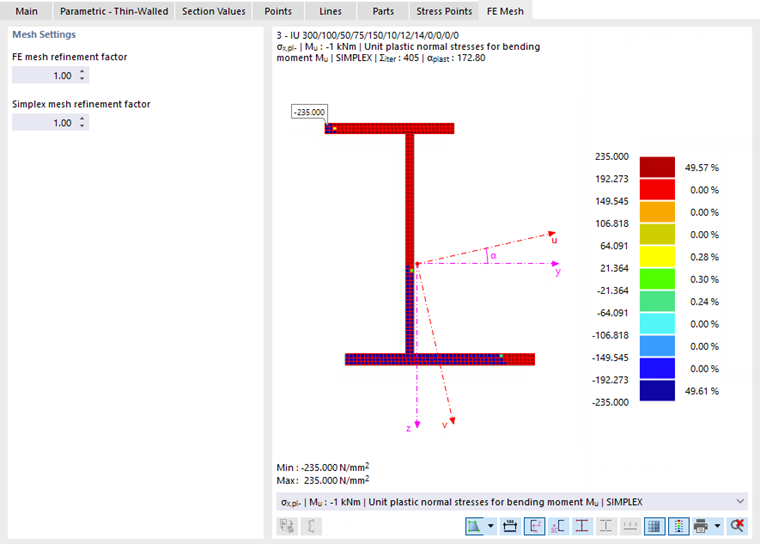

Poslední karta spravuje nastavení sítě KP, na jejímž základě jsou stanovovány průřezové charakteristiky a jednotková napětí.

Obě vstupní pole umožňují ovlivnit diskretizaci. S faktorem menším než 1 vznikne jemnější síť, s faktorem větším než 1 hrubší síť. Zpravidla zde nejsou úpravy potřebné.

Informace

Simplexová metoda se používá k analýze plastické únosnosti průřezů a stanovení využití průřezu. Další pokyny k simplexovým prvkům naleznete v kapitole 8.9 „Plasticita“ příručky DUENQ.

#

Odhad nákladů

Karta Odhad nákladů se zobrazí, pokud jste na kartě 'Základ' zaškrtli volbu Odhad nákladů.

Pokud pro materiál průřezu již existují přednastavení pro odhad nákladů, je zaškrtávací pole 'Převzít z materiálu' standardně aktivováno. Tím platí definice kusových nákladů vztahující se k prutu a duplicitní přednastavení jsou vyloučena. Chcete-li kusové náklady a jednotky pro určité vlastnosti prutů stanovit zvlášť, deaktivujte zaškrtávací pole.

Zaškrtněte, která veličina průřezu je pro odhad nákladů relevantní: hmotnost, objem, plocha nebo délka. Do sloupce 'Kusové náklady' zadejte hodnotu, kterou stojí jedna jednotka parametru. V seznamu sloupce 'Jednotka' lze vybrat různé možnosti pro jednotkové náklady.

Informace

Měna je spravována v základních údajích modelu na kartě Nastavení a volby.

#

Hodnoty pro hmotnost, objem, plochu a délku uvedené ve sloupci 'Množství' vyplývají z vlastností prutů, kterým je průřez přiřazen.

'Náklady' zobrazují cenu za všechny použité pruty průřezu. Reprezentují také 'Souhrnné náklady'. Je-li pro odhad nákladů aktivováno více průřezů, můžete u souhrnných nákladů odečíst také podíl průřezu v [%] na celkových nákladech.

Odhad emisí CO2

Karta Odhad emisí CO2 se zobrazí, pokud jste na kartě 'Základ' zaškrtli volbu Odhad emisí CO2.

Pokud pro materiál průřezu již existují přednastavení pro odhad emisí CO2, je zaškrtávací pole 'Převzít z materiálu' standardně aktivováno. Tím platí definice emisí vztahující se k prutu a duplicitní přednastavení jsou vyloučena. Chcete-li jednotkové emise a jednotky pro určité vlastnosti prutů stanovit zvlášť, deaktivujte zaškrtávací pole.

Zaškrtněte, která veličina průřezu je pro odhad emisí CO2 relevantní: hmotnost, objem, plocha nebo délka. Do sloupce 'Jednotkové emise' zadejte hodnotu, kterou jedna jednotka průřezu způsobí v CO2. V seznamu sloupce 'Jednotka' lze vybrat různé emisní jednotky pro ekvivalenty CO2.

Hodnoty pro hmotnost, objem, plochu a délku zobrazené ve sloupci 'Množství' vyplývají z vlastností prutů, kterým je průřez přiřazen. 'Emise' se stanovuje z těchto hodnot a jednotkových emisí.

'Souhrnné emise' uvádějí ekvivalenty CO2, které způsobují všechny pruty průřezu. Dále je uváděn podíl emisí v [%], který má tento průřez na celkových emisích. 'Celkové emise' vyplývají ze součtu souhrnných emisí jednotlivých průřezů.
