Konfiguracje obliczeń

Na zakładce Konfiguracje projektowe można przypisać do powierzchni konfiguracje dla stanu granicznego i użytkowalności.

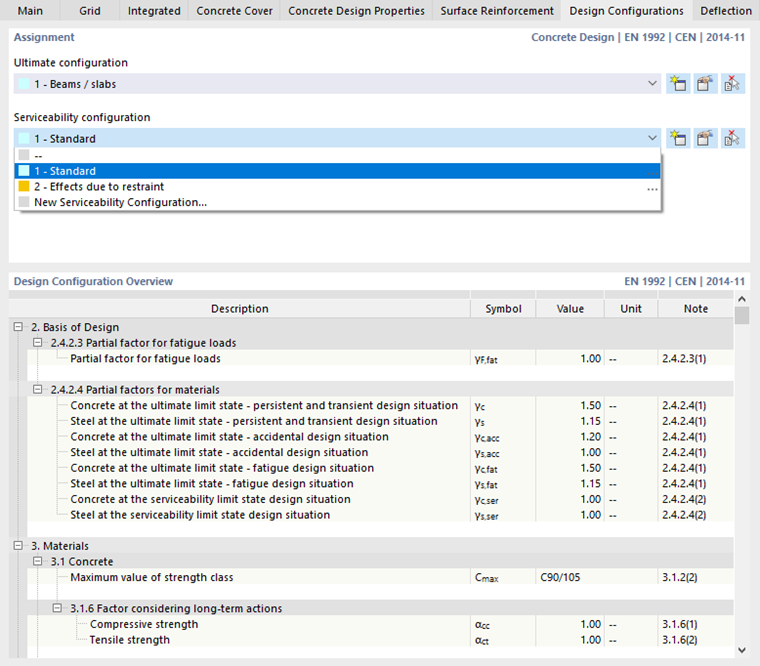

01 Przypisywanie konfiguracji obliczeniowej

Przypisanie

Pierwsza ze zdefiniowanych konfiguracji jest wstępnie ustawiona jako 'konfiguracja ostatecznego stanu granicznego' i 'stanu granicznego użytkowalności '. Jeżeli zostały już zdefiniowane inne konfiguracje, można wybrać odpowiednią pozycję z listy.

Za pomocą przycisku lub wpisu na liście można utworzyć nową konfigurację. Przycisk umożliwia edycję wybranej konfiguracji. Za pomocą przycisku można graficznie zastosować konfigurację z innego obszaru.

Informacje

Jeżeli brakuje opcji 'Konfiguracja użyteczności', należy sprawdzić, czy # extbookmark manual|image027439|Ustawienia globalne # stan graniczny użytkowalności jest sprawdzany jako ' Konfiguracja do obliczenia '. Konfiguracje można przypisywać tylko do aktywowanych stanów granicznych!

Przegląd konfiguracji obliczeń

W tej sekcji określa się współczynniki oraz wartości minimalne i maksymalne, które mają zastosowanie do obliczeń zgodnych z normą w stanie granicznym nośności i użytkowalności (patrz również Rozdział Parametry standardowe ).
