Raport

W menedżerze protokołu wydruku dostępne są wszystkie tabele wymiarowania betonu, które są wyświetlane również w interfejsie programu.

01 Menedżer protokołu wydruku z rozdziałami dotyczącymi wymiarowania betonu

Oprócz wpisów dla typów dotyczących wymiarowania betonu, stopni wykorzystania prętów i powierzchni, zbrojenia na prętach, zbrojenia na powierzchniach i ewentualnie zbrojenie na węzłach w nawigatorze elementów raportu. Przy użyciu pól wyboru należy określić, które tabele będą potrzebne do dokumentacji.

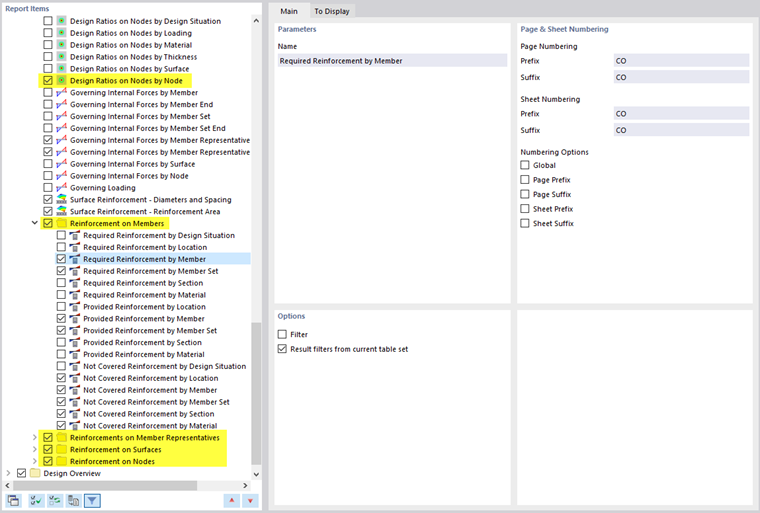

02 stopnie wykorzystania i zbrojenia dla prętów, powierzchni i węzłów

Kolejnym sposobem na dostosowanie wyników tabelarycznych są opcje filtrowania. Wyniki można filtrować według określonych kryteriów:

• Obiekt- Filtruj według numeru lub wyboru obiektu
• Filtr wyników z takimi samymi opcjami filtrowania, jak w Menedżer tabeli wyników
• Filtr kryterium obliczeniowego dla wartości wyników

03 Opcje filtrowania według kryterium obliczeniowego

W protokole wydruku można również uwzględnić Szczegóły obliczeń wraz ze wzorami i wykresami interakcji. Należy użyć odpowiedniej opcji przy użyciu przycisku listy w oknie dialogowym 'Szczegóły warunku projektowego'.

W podglądzie wydruku można sprawdzić dane, odpowiednio je uporządkować, dodać grafikę i tekst.

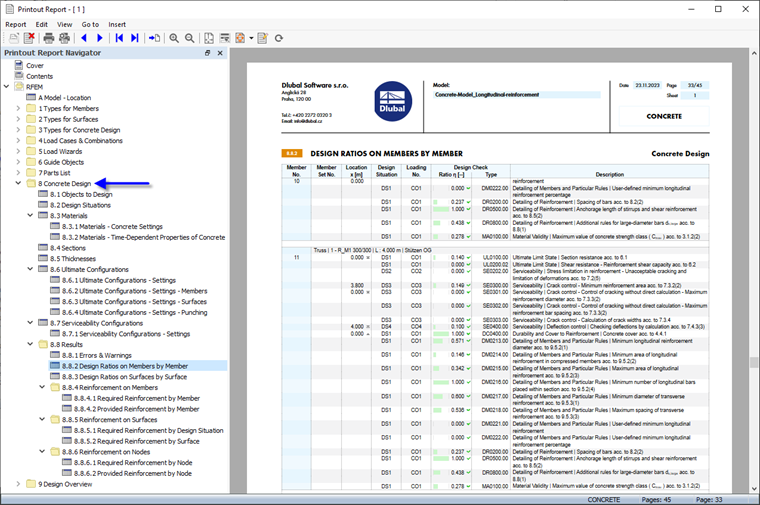

05 Protokół wydruku z danymi obliczeniowymi betonu
