Pręty ściskane zbrojone spiralnie

Poprzez okręcenie przekroju betonowego zbrojeniem poprzecznym ogranicza się boczne odkształcenie betonu, tym samym zwiększając jego wytrzymałość na ściskanie i plastyczność. Działanie to zostało schematycznie przedstawione na poniższym obrazku z [2].

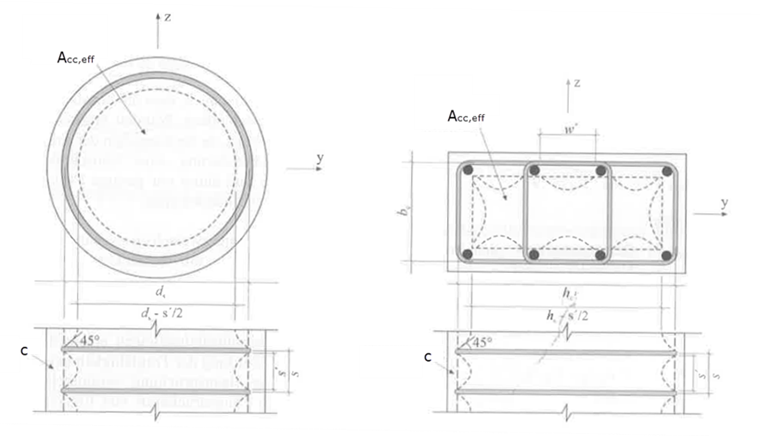

Okrągłe i prostokątne słupy ściskane ze zbrojeniem wiążącym (Źródło: [2])

Kołowe i prostokątne ściskane pręty ze zbrojeniem wiążącym (Źródło: [2])

Efekty te mają znaczenie dla projektowania słupów odpornych na trzęsienia ziemi, ponieważ zapewniają dostępność plastycznych zdolności deformacyjnych i mogą poprawić ogólną nośność konstrukcji w przypadku trzęsienia ziemi.

Model projektowy według Eurokodu 2

W normie DIN EN 1992-1-1 nie przewidziano expliciter podejścia projektowego dla elementów ściskanych okręconych.

Jednak zgodnie z rozdziałem 3.1.9 normy DIN EN 1992-1-1 [1] podczas projektowania można uwzględnić stan naprężeń wieloosiowych, stosując zmodyfikowaną efektywną relację naprężeń i odkształceń z podwyższonymi wytrzymałościami oraz zwiększonymi granicznymi deformacjami. Należy pamiętać, że te zwiększone wartości wytrzymałości i odkształceń dotyczą wyłącznie okręconego rdzenia betonowego, ograniczonego przez linie środkowe zbrojenia okręcającego.

Udział nośny otuliny betonowej w stanie granicznym nośności (GZT) zazwyczaj nie jest uwzględniany, ponieważ z powodu odprysków efektywny wkład otuliny najczęściej już nie występuje.

Jeśli brak jest bardziej szczegółowych danych, dla okręconego rdzenia betonowego można zastosować diagram parabola-prostokąt zgodnie z [1], obraz 3.6. Należy przyjąć odpowiednio dostosowane charakterystyczne wartości wytrzymałości i odkształceń.

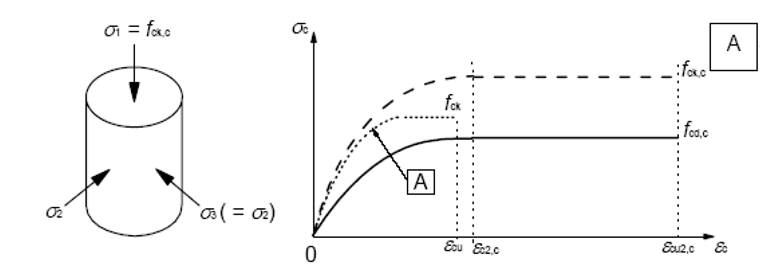

Wykres zależności naprężenie-odkształcenie dla betonu przy obciążeniu wieloosiowym zgodnie z EC 2

Zależność naprężenie-odkształcenie betonu przy obciążeniu ściskającym osiowym [1]

Wytrzymałość okręconego rdzenia betonowego opisana jest poniższym wzorem.

f_{c k, c} = \{\begin{cases} f_{c k} \cdot (1, 000 + 5, 0 \cdot \frac{σ_{2}}{f_{c k}}) & f ü r σ_{2} \leq 0, 05 \cdot f_{c k} \\ f_{c k} \cdot (1, 125 + 2, 5 \cdot \frac{σ_{2}}{f_{c k}}) & f ü r σ_{2} > 0, 05 \cdot f_{c k} \end{cases}

σ2	Efektywne naprężenie poprzeczne w stanie granicznym nośności wynikające z ograniczenia odkształceń poprzecznych

Charakterystyczna wytrzymałość betonu rdzenia z nałożonymi prętami według EC2, (3.24) i (3.25)

Charakterystyczne odkształcenia wynikają z poniższych formuł.

ε_{c 2, c} = ε_{c 2} \cdot {(\frac{f_{c k, c}}{f_{c k}})}^{2}

εc2	Odkształcenie betonu na poziomie f_ck zgodnie z EC2, Tablica 3.1

Deformacja betonu przy osiąganiu f_ck,c według EC2, (3.26)

ε_{c u 2, c} = ε_{c u 2} + 0, 2 \cdot \frac{σ_{2}}{f_{c k}}

εcu2	Odkształcenie graniczne betonu przy obciążeniu jednosiowym zgodnie z EC 2, Tabela 3.1

Odkształcenie zniszczenia betonu w przypadku naprężeń ściskających w trzech osiach EC2, (3.27)

Eurocode 2 nie zawiera propozycji dotyczącej określenia bocznego naprężenia. Zgodnie z Heft 630 DAfStb( [2], 3.5.4) odsyła się do sugestii Mandera i in. Równania określające boczne naprężenie zostały opisane w poniższym rozdziale. σ₂ = σ'_l

Model obliczeniowy według Mandera i in.

Model według Mandera i in. opisuje zachowanie naprężeń‑odkształceń okręconego betonu explicit w zależności od efektywnego okręcającego ciśnienia. Na tej podstawie wyprowadza się zwiększoną efektywną wytrzymałość na ściskanie oraz powiększone odkształcenie szczytowe okręconego rdzenia betonowego, a także duktylne, powoli opadające odgałęzienie naprężeniowo-odkształceniowe. Parametry wejściowe to m.in. zawartość zbrojenia i układ strzemion/spiral, ich wytrzymałość stali oraz geometria zamkniętego przekroju rdzenia.

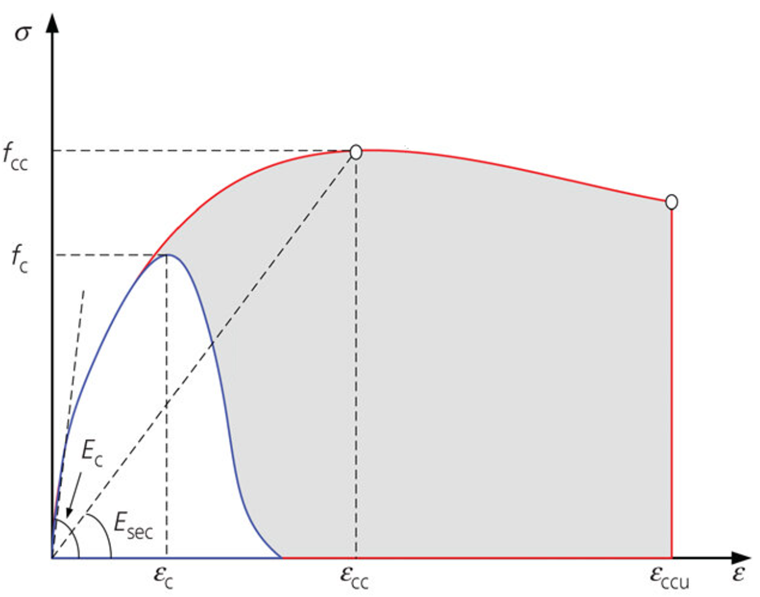

Porównanie zależności naprężenie-odkształcenie dla betonu i betonu zbrojonego według Mander [3], przedstawione odpowiednio w kolorze niebieskim i czerwonym

Krzywe naprężenie-odkształcenie betonu i betonu zbrojonego według Mandera [3]

Relacja naprężeń i odkształceń opisana jest poniższym równaniem, [3] (3), (4), (6), (7) & (8).

σ_{c} = \frac{f_{c c} \cdot x \cdot r}{r - 1 + x^{r}}, m i t : x = \frac{ε_{c}}{ε_{c c}} u n d r = \frac{E_{c}}{E_{c} - E_{s e c}}

E_sec	= f_cc/_{ε_cc}
E_c	=5000·fc

Równanie naprężeń według Mandra i Popovicsa

Odkształcenie odpowiadające można opisać za pomocą poniższego wzoru, [3] (5).

ε_{c c} = ε_{c} \cdot (1 + 5 \cdot (\frac{f_{c c}}{f_{c}} - 1))

Odkształcenie przy osiągnięciu wytrzymałości na ściskanie betonu jezdzniowego według Mander et. al.

Wytrzymałość na ściskanie okręconego betonu wynika zgodnie z [3] (29).

f_{c c} = f_{c} \cdot (- 1, 254 + 2, 254 \cdot \sqrt{1 + \frac{7, 94 \cdot σ'_{l}}{f_{c}}} - 2 \cdot \frac{σ'_{l}}{f_{c}})

Wytrzymałość betonu na ściskanie z owijką

Efektywne boczne naprężenie można wyznaczyć z poniższego równania.

σ'_{l} = \frac{1}{2} \cdot ω_{v} \cdot f_{y w} \cdot k_{e}, m i t : ω_{v} = \frac{4 \cdot A_{s w}}{d_{c} \cdot s_{c}}

k_e	Współczynnik efektywnego zbrojenia poprzecznego
ωv	Stosunek objętości pomiędzy zbrojeniem wiążącym a betonem z rdzenia
f_yw	Granica plastyczności zbrojenia poprzecznego

Efektywne naprężenie poprzeczne według Mander i in.

Współczynnik skuteczności okręcenia wynika zgodnie z poniższym wyrażeniem.

k_{e} = \frac{A_{e c}}{A'_{c c}}

A_ec	Pole efektywnego rdzenia betonowego z zewnętrzną warstwą

Współczynnik skuteczności nabudowania

Gdzie powierzchnię netto rdzenia betonowego można obliczyć z:

A'_{c c} = A_{c c} \cdot (1 - ρ_{c c}) = A_{c c} - A_{s l}

ρcc	=A_sl/A_cc Stosunek zbrojenia podłużnego do rdzenia betonowego

Pole przekroju rdzenia betonowego powiązanego

Efektywnie okręconą powierzchnię betonową można wyznaczyć z

A_{e} = \frac{π}{4} \cdot {d_{c}}^{2} \cdot {(1 - \frac{s'}{2 \cdot d_{c}})}^{2} f ü r K r e i s q u e r s c h n i t t e

A_{e} = (b_{c} \cdot a_{c} - \sum_{i = 1}^{n} \frac{(w'_{i}) ²}{6}) \cdot (1 - \frac{s'}{2 \cdot b_{c}}) \cdot (1 - \frac{s'}{2 \cdot a_{c}}) f ü r R e c h t e c k q u e r s c h n i t t e

d_c	Średnica betonu rdzenia brutto
a_c, b_c	Wymiary poziome rdzenia betonu ze strzemionami
s'	Przejrzysty odstęp zbrojenia strzemion w kierunku naprężenia ściskającego
w'_i	Netto odległość między żebrami zbrojenia podłużnego

Efektywna powierzchnia betonu według Mander et. al.

Zastosowanie

Model projektowy według EC2, 3.1.9 jest stosowany do normatywnych dowodów nośności, w których dozwolone jest zwiększenie wytrzymałości na ściskanie przez okręcenie.

Model Mandera (Mander i in., 1988) stosowany jest jako fizycznie uzasadniony model materiałowy, gdy pełne zachowanie σ_c - ε_c okręconego rdzenia betonowego (zwiększone f_cc, ε_cc, post-peak zachowanie) ma być uwzględniane w nieliniowych analizach.

Odniesienia

Europejski Komitet Normalizacyjny (CEN). (2010). Eurokod 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken - Teil 1‑1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; EN 1992‑1‑1:2004 + AC:2010
German Committee for Reinforced Concrete (DAfStb) – Booklet 630: Design according to DIN EN 1992 in ultimate and serviceability limit states, Berlin 2018
Mander, J.B., Priestley, M.J.N. i Park, R. (1988) Model teoretyczny naprężenie-odkształcenie dla betonu zamkniętego. Journal of Structural Engineering, 114, 1804-1825.
