Oddziaływania

Normy takie jak EN 1990 i ASCE 7 określają zasady łączenia niezależnych oddziaływań w różnych sytuacjach obliczeniowych. Oddziaływania są od siebie niezależne, jeżeli pochodzą z różnych źródeł i związek między nimi w kontekście niezawodności konstrukcji może zostać pominięty.

Zgodnie z tą koncepcją, dla automatycznego kombinowania, należy zdefiniować oddziaływania (E), którym przypisane są przypadki obciążeń. Kategorii oddziaływań zdefiniowane w przypadkach obciążeń (zobacz rozdział Przypadki Obciążeń ) stanowią podstawę do klasyfikacji przypadków obciążeń.

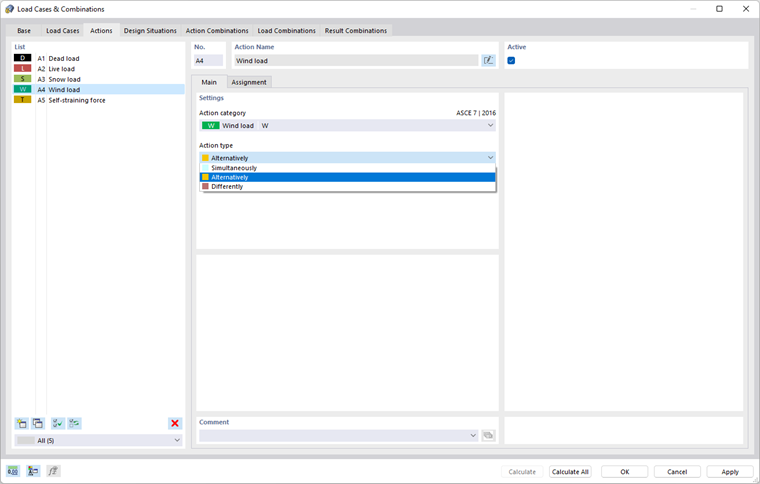

Zakładka 'Oddziaływania ' w oknie dialogowym 'Przypadki obciążeń i kombinacje '

Podstawa

Zakładka Podstawa zarządza kryteriami klasyfikacji i kombinacji przypadków obciążeń. W 'Liście' zostały podane wszystkie kategorie oddziaływań, które zostały wykorzystane podczas tworzenia przypadków obciążeń.

Ustawienia

'Kategoria oddziaływań' wybranego oddziaływania jest ustawiona domyślnie. Odpowiada ona kategorii odpowiednich przypadków obciążeń. W zakładce Przyporządkowanie możesz sprawdzić przypadki obciążeń przyporządkowane do oddziaływania.

'Typ oddziaływania' kontroluje, jak przypadki obciążeń przypisane do oddziaływania są analizowane w trakcie kombinowania. Na liście dostępne są trzy możliwości do wyboru (zobacz obraz Oddziaływania):

• Jednocześnie: Wszystkie przypadki obciążeń przypisane do oddziaływania mogą być dowolnie łączone. Mogą występować razem w kombinacji.
• Alternatywnie: W kombinacji może być aktywny tylko jeden z przypadków obciążeń przypisany do oddziaływania. Przykładowo, dotyczy to wiatru z różnych kierunków.
• Różnie: Możliwe są zróżnicowane relacje między przypadkami obciążeń przypisanymi do oddziaływania. W zakładce 'Przyporządkowanie' pojawia się dodatkowa kolumna, w której możesz przypisać każdy przypadek obciążeń do grupy. W ten sposób możesz określić, które przypadki obciążeń przypisane do oddziaływania działają jednocześnie lub alternatywnie.

Przyporządkowanie

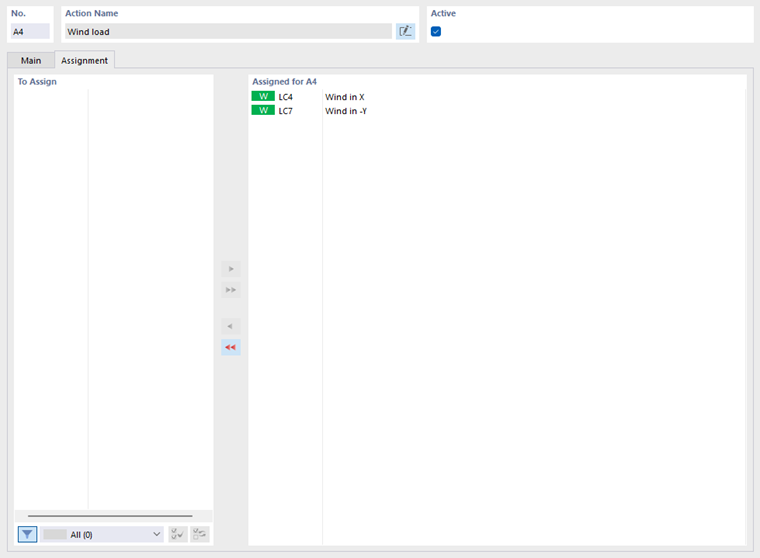

'Oddziaływanie ' wiatru z przydzielonymi przypadkami obciążeń

Do każdego oddziaływania przypisane są określone przypadki obciążeń. Klasyfikacja odbywa się na podstawie kategorii oddziaływań, które zostały określone dla poszczególnych przypadków obciążeń (zobacz rozdział Przypadki Obciążeń ).

Jeśli chcesz usunąć przypadek obciążeń z oddziaływania, kliknij dwukrotnie wpis.
