Нормы, такие как EN 1990 и ASCE 7, устанавливают правила для комбинирования независимых воздействий в различных расчетных ситуациях. Воздействия считаются независимыми, если они исходят из разных источников и взаимосвязь между ними может быть проигнорирована с точки зрения надежности конструкции.
Согласно этой концепции, для автоматической суперпозиции необходимо определить воздействия (E), которым назначены нагрузки. Категории воздействий, определенные в нагрузках (см. главу Нагрузки ), служат основой для классификации нагрузок.
Основы
Вкладка Основы управляет критериями для классификации и суперпозиции нагрузок. В 'Списке' указаны все категории воздействий, которые вы применили при создании нагрузок.
Настройки
'Категория воздействия' выбранного воздействия установлена по умолчанию. Она соответствует категории соответствующих нагрузок. Во вкладке Назначение вы можете проверить нагрузки, которые назначены воздействию.

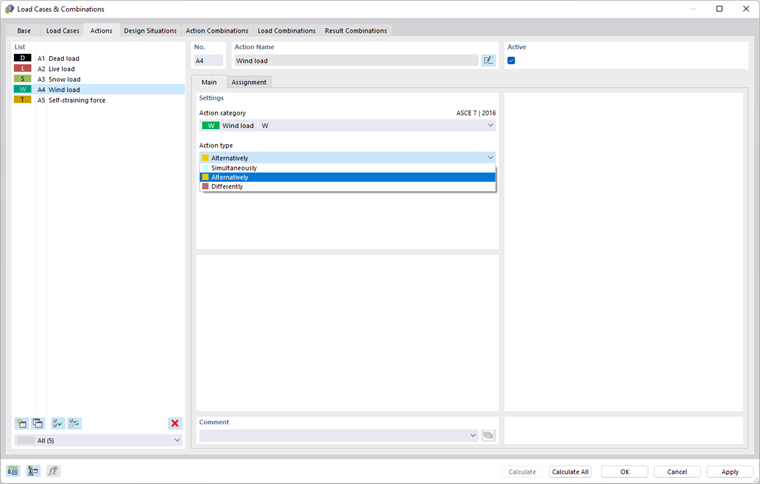

'Тип воздействия' управляет тем, как нагрузки воздействия учитываются при суперпозиции. В списке есть три варианта на выбор (см. изображение Воздействия):
- Одновременные: Все нагрузки воздействия могут быть скомбинированы произвольно. Они могут одновременно появляться в одной комбинации.
- Альтернативные: Из нагрузок воздействия в комбинации может быть эффективной только одна. Это, например, касается ветра из разных направлений.
- Отличающиеся: Возможны дифференцированные отношения между нагрузками в воздействии. Во вкладке 'Назначение' появляется дополнительный столбец, в котором вы можете назначить каждую нагрузку к группе. Это позволяет управлять, какие нагрузки воздействия действуют одновременно или альтернативно.
Назначение

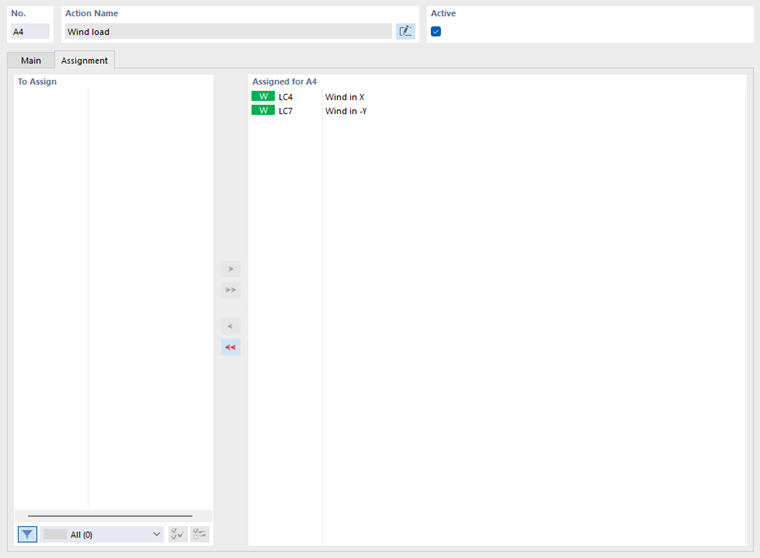

Каждому воздействию назначены определенные нагрузки. Классификация происходит в соответствии с категориями воздействий, заданными для отдельных нагрузок (см. главу Нагрузки ).
Если вы хотите удалить нагрузку из воздействия, дважды щелкните по записи.
