Cet assistant de charge vous aide à répartir des charges linéaires libres proportionnellement aux barres pour les charpentes telles que les grilles de poutres.

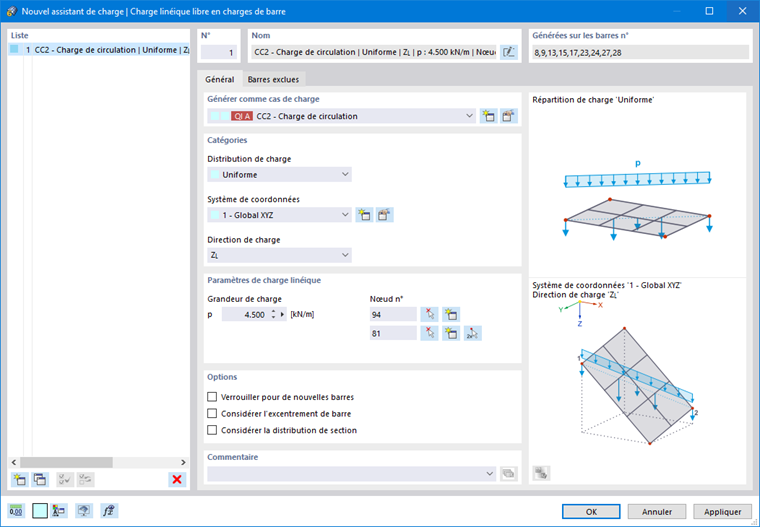

Général
L'onglet Général gère les paramètres de charge.
Générer comme cas de charge
Dans la liste, sélectionnez le cas de charge auquel vous souhaitez assigner les charges. Utilisez le bouton
pour créer un nouveau cas de charge.
Catégories
Distribution de charge
La liste fournit différentes options pour déterminer comment la charge linéique agit :
- Uniforme : la charge est de grandeur constante.
- Linéaire : la charge est distribuée linéairement et est variable. Dans la section « Paramètres de charge linéique », vous pouvez définir deux nœuds de référence avec les valeurs de charge correspondantes.
Système de coordonnées
La charge linéique peut agir perpendiculairement au plan de charge (« Local z ») ou par rapport au système de coordonnées global XYZ. Autrement, vous pouvez sélectionner un système de coordonnées défini par l'utilisateur ou en créer un nouveau.
Direction de charge
Si la charge linéique n'agit pas perpendiculairement au plan de charge, mais en direction d'un axe global, la liste propose différentes options.
La charge linéique peut être liée à la longueur réelle (une charge de poids, par exemple) ou à la longueur projetée (une charge de neige, par exemple). La direction de la charge est illustrée dans le croquis de la boîte de dialogue.
Paramètres de charge linéique
Entrez la grandeur de la charge linéique uniforme. Si la charge est linéairement variable, vous pouvez définir les numéros de deux nœuds avec les charges assignées. Utilisez le bouton
pour sélectionner graphiquement les nœuds dans la fenêtre de travail. S'il n'existe pas encore de nœud approprié pour assigner la charge, vous pouvez le créer à l'aide du bouton
.
Options
Si vous cochez la case « Verrouiller pour de nouvelles barres », la charge linéique n'agit que sur les barres existantes dans la zone de la ligne définie par les deux nœuds dans la section « Paramètres de charge linéique ». Les barres que vous ajoutez à cette zone par la suite n'obtiendront aucun composant de la charge linéique.
L'option « Considérer l'excentrement de barre » contrôle si la charge linéique agit sur les barres dans le plan sans considérer les excentrements (paramètre par défaut). Si vous cochez la case, la charge linéique n'est pas appliquée aux barres décalées par rapport au plan.
La case « Considérer la distribution de section » permet de contrôler si la charge linéique résultante d'une définition de jarret agit également sur les barres inclinées (paramètre par défaut). Si vous cochez la case, la charge linéique n'est pas appliquée aux barres du plan de charge qui ont une distribution de section non-uniforme (voir le chapitre Section ).

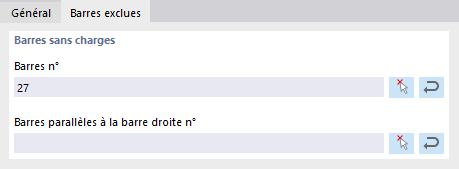

Barres exclues
Dans l'onglet Barres exclues, vous pouvez préciser que les barres telles que les contreventements ne reçoivent pas de charges proportionnelles.
Sélectionnez les barres graphiquement à l'aide du bouton
, soit individuellement, soit à l'aide d'un exemple de barre « parallèle » à toutes les barres sans charge.
Tolérances
Dans l'onglet Tolérances, vous pouvez définir les critères selon lesquels les barres et les nœuds sont évalués comme appartenant à un plan ou à une ligne. Les paramètres sont décrits dans le chapitre Charge surfacique en charges de barre .
