Cargas de barra a partir da carga de linha livre

Este assistente de cargas ajuda-o a aplicar cargas lineares retas livres proporcionalmente a barras em estruturas de barras, como grelhas de vigas.

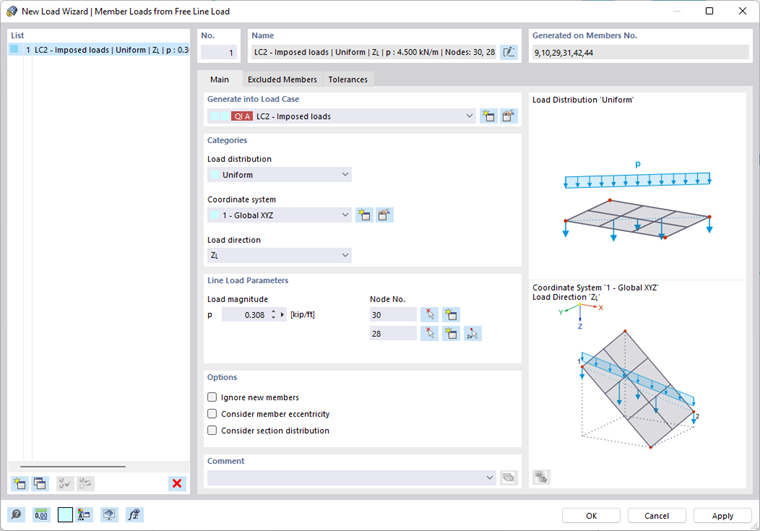

Diálogo 'Novo Assistente de Cargas | Cargas de barra a partir de carga linear livre'

Base

O separador Base gere os parâmetros de carga.

Gerar em caso de carga

Selecione na lista o caso de carga ao qual as cargas devem ser atribuídas. Com o botão pode criar um novo caso de carga.

Categorias

Distribuição da carga

Na lista estão disponíveis várias opções para determinar como a carga linear atua:

• Uniforme: existe uma carga de magnitude constante.
• Linear: a carga tem uma distribuição linearmente variável. Na secção 'Parâmetros da carga linear', pode indicar dois nós de referência com as respetivas magnitudes de carga.

Sistema de coordenadas

A carga linear pode atuar perpendicularmente ao plano de carga ('local z') ou referida ao sistema de coordenadas global XYZ. Em alternativa, pode selecionar ou criar um sistema de coordenadas definido pelo utilizador.

Direção da carga

Se a carga linear não atuar perpendicularmente ao plano de carga, mas na direção de um eixo global, a lista oferece várias opções de seleção.

Seleção da direção da carga da carga de ação global

A carga linear pode ser referida ao comprimento real (como uma carga própria) ou ao comprimento projetado (como uma carga de neve). A direção da carga é ilustrada no esquema da janela de diálogo.

Parâmetros da carga linear

Introduza a magnitude da carga linear uniforme. Se existir uma carga linearmente variável, pode definir aqui os números de dois nós com as cargas associadas. Com o botão os nós também podem ser selecionados graficamente na janela de trabalho. Se ainda não existir um nó adequado para atribuir a carga, pode criá-lo com o botão .

Opções

Se assinalar a caixa de seleção 'Ignorar novas barras', a carga linear atua apenas sobre as barras atualmente existentes na zona da linha definida pelas duas nós na secção 'Parâmetros da carga linear'. As barras que adicionar mais tarde nesta zona não recebem quaisquer parcelas da carga linear.

A opção 'Considerar excentricidade da barra' controla se a carga linear atua sobre as barras no plano sem considerar excentricidades (predefinição). Se ativar a caixa de seleção, a carga linear não será aplicada a barras com um deslocamento fora do plano.

Com a caixa de seleção 'Considerar distribuição da secção' pode controlar se a carga linear também atua sobre as barras inclinadas resultantes de uma definição em forma de Vouta (predefinição). Se ativar a caixa de seleção, a carga linear não será aplicada a barras no plano de carga que apresentem uma variação não uniforme da secção transversal (ver capítulo Querschnitt ).

Barras excluídas

No separador Barras excluídas pode definir que barras, como por exemplo contraventamentos, não recebem cargas proporcionais.

Definição de barras sem cargas

Selecione graficamente as barras com o botão , individualmente ou através de uma barra padrão 'paralela' a todas as barras sem carga.

Tolerâncias

No separador Tolerâncias pode influenciar os critérios segundo os quais barras e nós são avaliados como pertencentes a um plano ou linha. Os parâmetros são descritos no capítulo Cargas de barra a partir de carga de superfície .
