Pour lancer la génération du maillage EF, sélectionnez Générer le maillage dans le menu Calculer. Vous pouvez également utiliser l'entrée correspondante dans le bouton de liste « Maillage ».
Le maillage EF est également généré automatiquement lorsque vous lancez le calcul d'un cas de charge. Il est cependant recommandé de vérifier le maillage généré avant d'effectuer le calcul. De cette manière, vous vous assurez qu'une discrétisation suffisante et « harmonique » est donnée. Si nécessaire, vous pouvez ajouter des zones de raffinement. À l'inverse, vous pouvez fournir des zones peu pertinentes pour l'évaluation des résultats avec un maillage EF grossier, par exemple, sous forme de « raffinement de maillage » généré pour ces surfaces ayant un maillage plus grand que la longueur visée LEF. Cela réduit le temps de calcul et facilite l'évaluation.

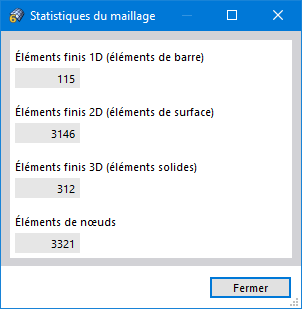

Une fois le maillage généré avec succès, vous pouvez ouvrir les Statistiques du maillage dans le menu Calculer pour afficher le résumé du maillage EF.
Les statistiques affichent le type et le nombre d'éléments finis générés, ce qui est utile pour sélectionner la méthode de solveur matricielle appropriée et estimer le temps de calcul approximatif (voir le chapitre Paramètres pour l'analyse statique ).
Si vous modifiez les données du modèle, le maillage EF est automatiquement supprimé. Pour supprimer le maillage manuellement, sélectionnez Supprimer le maillage dans le menu Calculer ou utilisez l'entrée correspondante dans le bouton de liste (voir l'image « Maillage »). Veuillez noter que tous les résultats disponibles seront aussi supprimés.
