Konstrukcja

Wygeneruj siatkę

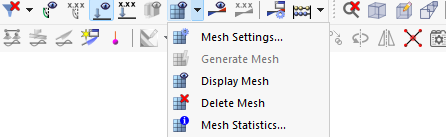

Aby rozpocząć generowanie siatki ES, należy wybrać opcję Generować siatkę w menu Obliczyć. Alternatywnie można użyć odpowiedniego wpisu w przycisku listy 'Siatka'.

Siatka ES jest generowana również automatycznie po rozpoczęciu obliczeń przypadku obciążenia. Przed rozpoczęciem obliczeń zaleca się jednak sprawdzenie wygenerowanej siatki. W ten sposób można zapewnić dostateczną i „harmonijną“ dyskretyzację. W razie potrzeby można dodać obszary zagęszczenia. I odwrotnie, za pomocą siatki ES można określić obszary o małym znaczeniu dla oceny wyników, na przykład za pomocą „zagęszczenia siatki” wygenerowanych dla tych powierzchni, które mają siatki większe niż docelowa długość LES. Skraca to czas obliczeń i ułatwia ocenę.

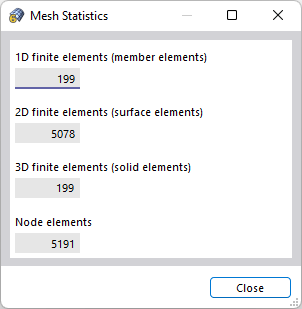

Po pomyślnym wygenerowaniu siatki ES, można otworzyć Statystykę siatki w menu Obliczenia, aby przywołać saldo siatki ES.

Statystyki pokazują typ i liczbę wygenerowanych elementów skończonych, co jest pomocne przy wyborze odpowiedniej metody solwera macierzy i oszacowaniu przybliżonego czasu obliczeń (patrz rozdział Ustawienia analizy statycznej ).

W przypadku zmiany danych modelu siatka ES jest automatycznie usuwana. Aby usunąć siatkę ręcznie, należy wybrać opcję Usunąć siatkę w menu Obliczyć lub użyć odpowiedniego wpisu na przycisku listy (patrz rysunek image025691 Przycisk listy 'Siatka'). W przypadku wybrania tej opcji zostaną usunięte również wszystkie ewentualnie uzyskane wyniki.
