Ergebnisverläufe

Sie können die Ergebnisverläufe von Stäben, Stabsätzen und Repräsentanten in Diagrammen auswerten. Selektieren Sie hierzu das Objekt im Arbeitsfenster. Eine Mehrfachselektion ist mit gedrückter Strg-Taste möglich. Rufen Sie die Ergebnisverläufe dann mit einer der folgenden Alternativen auf:

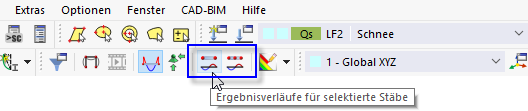

  • Menü 'Ergebnisse' → Ergebnisse für selektierte Stäbe / Stabsätze
  • Kontextmenü-Funktion 'Ergebnisverläufe'
  • Schaltfläche 'Ergebnisverläufe'

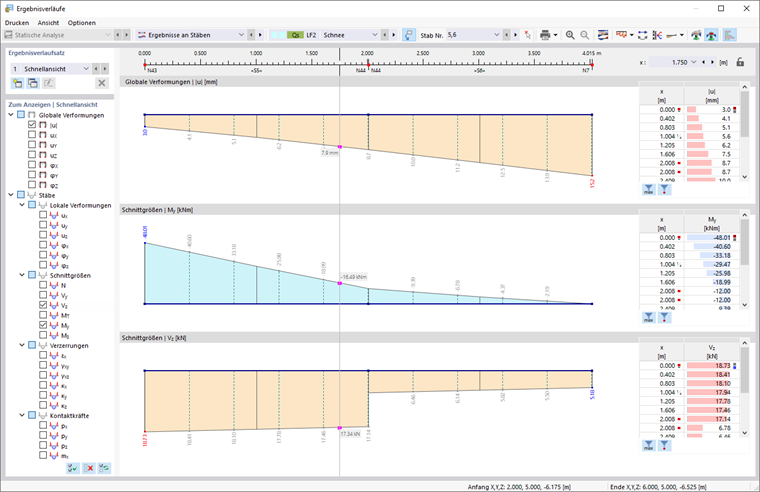

Es erscheint der Dialog 'Ergebnisverläufe'.

Symbolleiste

In der Liste 'Ergebnisse an Stäben/Stabsätzen' ist der selektierte Objekttyp eingestellt. Sie können dort auch einen anderen Typ auswählen.

In der Liste der Lastfälle und Kombinationen können Sie zwischen den einzelnen Ergebnissen wechseln.

Bei Stäben und Stabsätzen werden die Nummern der selektierten Objekte angezeigt. Wenn Sie die Ergebnisse eines anderen Objekts überprüfen möchten, wählen Sie dessen Nummer in der Liste aus oder benutzen die Schaltfläche Auswählen einzeln zur grafischen Selektion.

Die Schaltflächen haben folgende Funktionen:

Objekt in Tabellen anzeigen Synchronisiert die Diagramme mit den im Navigator aktivierten Ergebnisarten (bei mehreren Ergebnisverlaufsätzen relevant)
Drucken Druckt die aktuellen Ergebnisverläufe
Vergrößern Erhöht die Ergebnisverläufe
Verkleinern Vermindert die Ergebnisverläufe
Anzeigeeigenschaften Öffnet den Dialog Anzeigeeigenschaften zur Anpassung der Darstellung
Mehrere Ergebnisverläufe Steuert die Darstellung der Ergebnisverläufe von mehreren Objekten
Umkehren Kehrt die Richtung des Ergebnisverlaufs um
Vertikale Achse Blendet die Ordinaten mit den Maximalwerten ein oder aus
Glättung aus Zeigt den tatsächlichen Ergebnisverlauf oder die geglätteten Ergebnisse an (Listenschaltfläche)
Glättungsbereich definieren Öffnet den Dialog Glättungsbereiche der Ergebnisverläufe
Glättungsbereich ein/aus Schaltet die Glättungsbereiche ein oder aus
Bezugsskala Blendet die farbigen Bezugsskalen bei den Tabellenwerten ein oder aus

Ergebnisverlaufsatz

Der Abschnitt links oben bietet die Möglichkeit, Diagramme abzuspeichern. Die 'Schnellansicht' mit ausgewählten Ergebnissen ist voreingestellt.

Um die aktuellen Diagrammeinstellungen zu speichern, klicken Sie auf die Schaltfläche Neu . Geben Sie im Dialog 'Neuer Ergebnisverlaufsatz' eine Bezeichnung an.

Nach OK stehen die Ergebnisverläufe als 'Ergebnisverlaufsatz' in der Liste zur Verfügung.

Info

Die Schaltfläche Objekt in Tabellen anzeigen steuert, welche Ergebnisarten beim Wechseln zwischen den Ergebnisverlaufsätzen angezeigt werden: Ist sie aktiviert (Standard), so erscheinen die ursprünglich gespeicherten Verläufe. Wenn Sie die Funktion deaktivieren, werden die aktuellen Navigatorkategorien auf die anderen Diagramme angewandt.

Navigator

Haken Sie im Navigator die Ergebnisarten an, die Sie im Diagramm auswerten möchten: Verformungen, Schnittgrößen, Verzerrungen oder Kontaktkräfte. Jede Ergebnisart wird in einem separaten Diagramm dargestellt.

Diagramme

Im Hauptbereich des Fensters sehen Sie die Diagramme der ausgewählten Ergebnisarten. Sie können die Darstellungsgröße mit den Schaltflächen Vergrößern und Verkleinern anpassen.

Wenn Sie die Maus entlang des Stabes oder Stabsatzes bewegen, werden die "wandernden" Ergebniswerte der jeweiligen x-Stelle angezeigt. Die Stelle 'x' ist auf den Stab- oder Stabsatzanfang bezogen; sie wird rechts oben angezeigt. Sie können im Eingabefeld auch eine x-Stelle eintragen. Um den Mauszeiger an der definierten Stelle zu arretieren, klicken Sie auf die Schaltfläche Aufsperren .

Falls die Verläufe mehrerer Objekte dargestellt werden, können Sie die Präsentation mit der Listenschaltfläche Mehrere Ergebnisverläufe beeinflussen. Es stehen verschiedene Möglichkeiten zur Auswahl.

Das folgende Bild zeigt die Momente My von drei Stäben in überlappter Darstellung.

Mit der Option 'Überlappt | Nur Umhüllende' würden die grauen Linien und Werte innerhalb des Diagramms entfallen.

Im rechten Bereich sind die Ergebniswerte tabellarisch aufgelistet. Dies sind die Ergebnisse an den Randknoten sowie an den Stellen der Extremwerte und der Teilungspunkte. Letztere entsprechen den Stabteilungen gemäß der Vorgabe im Dialog Stabteilungen für die Berechnung .

Sie können die Ergebnisse mit den Schaltflächen unterhalb der Tabellen filtern.

Maximalwerte Gibt nur die Extremwerte aus
Knotenwerte Gibt nur die Werte der Enden aus

Anzeigeeigenschaften

Um die Darstellung der Ergebnisverläufe anzupassen, klicken Sie auf die Schaltfläche Anzeigeeigenschaften in der Symbolleiste. Der Dialog 'Anzeigeeigenschaften' ermöglicht ein individuelles Design von Farben, Linien und Werten.

Glättungsbereiche für Ergebnisverläufe

Sie können die Ergebniswerte über benutzerdefinierte 'Glättungsbereiche' mitteln, um die Ergebnisse ingenieurmäßig aufzubereiten. Auf diese Weise können Sie beispielsweise die Momentenspitzen über Auflagern reduzieren.

Klicken Sie auf die Schaltfläche Glättungsbereich definieren in der Symbolleiste, um den Dialog 'Glättungsbereiche der Ergebnisverläufe' aufzurufen.

Legen Sie in der Tabelle 'Glättungsbereiche' die Zonen fest, deren Durchschnittswerte ermittelt werden sollen. Die Eingaben für Anfang, Ende und Länge wirken interaktiv. Mit dem Kontrollfeld 'Aktiv' können Sie steuern, welcher Bereich im Diagramm berücksichtigt wird.

Wählen Sie im Abschnitt 'Für Ergebnisse anwenden' aus, für welche Verformungen, Schnittgrößen oder Verzerrungen eine Glättung der Ergebnisse erfolgen soll.

Im Abschnitt 'Verteilung' können Sie steuern, ob die Werte im Glättungsbereich mit einem konstanten Verlauf (wie im Bild oben gezeigt) oder linearisiert dargestellt werden.
