Na wykresach można analizować wykresy wyników dla prętów, zbiorów prętów i reprezentantów. Najpierw należy wybrać obiekt w oknie roboczym. Przytrzymaj klawisz Ctrl, aby dokonać wielokrotnego wyboru. Następnie otwórz wykresy wyników, korzystając z jednej z poniższych opcji:

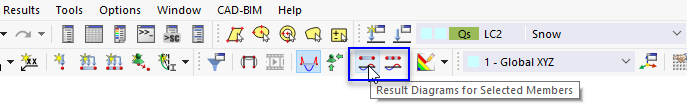

- Menu 'Wyniki' → Wykresy wyników dla wybranych prętów/zbiorów prętów
- Opcja menu kontekstowego "Wykresy wyników"
- Przycisk 'Wykresy wyników'

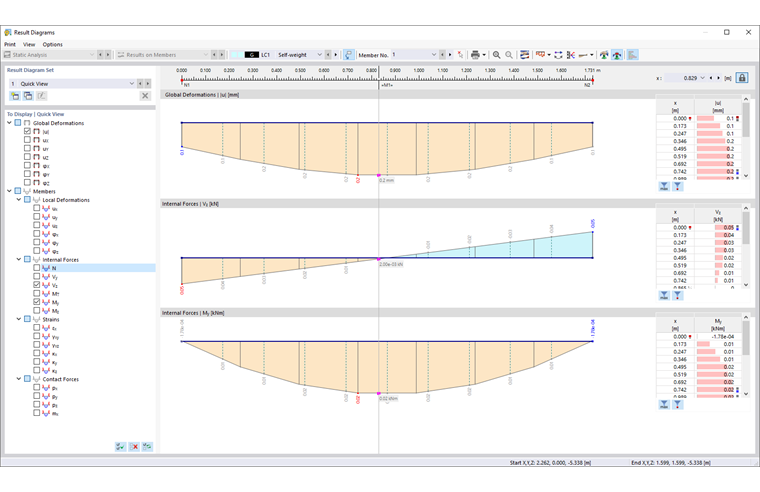

Pojawi się okno dialogowe 'Wykresy wyników'.
pasek narzędzi
Wybrany typ obiektu jest ustawiany na liście 'Wyniki na prętach/zbiorach prętów'. Możesz również wybrać inny typ.
Na liście przypadków obciążeń i kombinacji można przełączać się między poszczególnymi wynikami.
W przypadku prętów i zbiorów prętów wyświetlane są numery wybranych obiektów. Jeżeli chcesz sprawdzić wyniki dla innego obiektu, należy wybrać jego numer z listy lub wybrać graficznie przycisk
.
Przyciski mają następujące funkcje:
|
Synchronizuje wykresy z typami wyników aktywowanymi w nawigatorze (istotne dla kilku Zbiorów wykresów wyników) |
|
Drukuje wykresy bieżących wyników |
|
Zwiększa wykresy wyników |
|
Zmniejsza wykresy wyników |
|
Otwiera okno dialogowe Display Properties w celu dostosowania wyświetlania |
|
Steruje wyświetlaniem wykresów wyników dla kilku obiektów |
|
Odwraca kierunek wykresu wyników |
|
Pokazuje lub ukrywa rzędne o maksymalnych wartościach |
|
Pokazuje wykres rzeczywistych wyników lub wyniki wygładzone (przycisk listy) |
|
Otwiera okno dialogowe Wygładzanie zakresów wykresów wyników |
|
Włącza lub wyłącza wygładzanie |
|
Wyświetla lub ukrywa kolorowe skale relacji dla wartości w tabeli |
Zbiór wykresów wyników
Część okna w lewym górnym rogu umożliwia zapisywanie wykresów. 'Szybki podgląd' z wybranymi wynikami jest wstępnie ustawiony.
Aby zapisać bieżące ustawienia wykresu, należy kliknąć przycisk

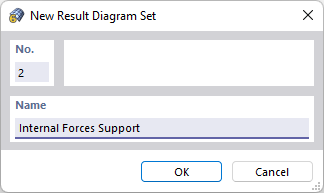

. Wprowadź opis w oknie dialogowym 'Nowy zbiór wykresów wyników'.
Po kliknięciu OK wykresy wyników są dostępne na liście jako 'Zbiór wykresów wyników'.
Informacje
Przycisk
określa typy wyników, które są wyświetlane podczas przełączania między zestawami wykresów wyników: Jeżeli jest aktywna (domyślnie), pojawiają się pierwotnie zapisane wykresy. W przypadku dezaktywacji tej funkcji aktualne kategorie nawigatora zostaną zastosowane do pozostałych wykresów.
Nawigator
W Nawigatorze zaznacz typy wyników, które chcesz przeanalizować na wykresie: Odkształcenia, siły wewnętrzne, odkształcenia lub siły kontaktowe. Każdy typ wyniku jest przedstawiony na osobnym wykresie.
Wykresy
W głównej części okna widoczne są wykresy dla wybranych typów wyników. Rozmiar wyświetlacza można dostosować za pomocą przycisków
i
.
Po przesunięciu wskaźnika myszy wzdłuż pręta lub zbioru prętów wyświetlane są wartości wyników "przemieszczenia" dla odpowiedniego położenia x. Pozycja 'x' odnosi się do początku pręta lub zbioru prętów; jest wyświetlany w prawym górnym rogu. W polu tekstowym można również wprowadzić położenie x. Aby zablokować wskaźnik w zdefiniowanym miejscu, należy kliknąć przycisk
.
Jeżeli wyświetlane są wykresy kilku obiektów, ich prezentację można ustawić za pomocą przycisku listy
. Do wyboru dostępne są różne opcje.

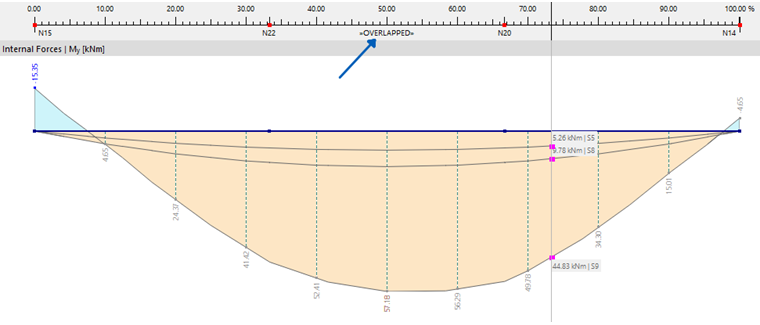

Poniższy rysunek przedstawia momenty My trzech prętów w reprezentacji nakładającej się.
Nałożone na opcję ' | Opcja Tylko obwiednia' spowoduje pominięcie szarych linii i wartości na wykresie.
W prawym obszarze okna wartości wyników są przedstawione w tabelach. Są to wyniki dostępne w węzłach krawędziowych oraz w położeniach wartości ekstremalnych i punktów podziału. Te ostatnie odpowiadają podziałom pręta określonym w oknie dialogowym # extbookmark |prętyTab|Podziały pręta do obliczeń #.
Wyniki można filtrować za pomocą przycisków znajdujących się pod tabelami.
|
Wyświetla tylko wartości ekstremalne |
|
Wyświetla tylko wartości końców |
Ustawienia wyświetlania
Aby dostosować wyświetlanie wykresów wyników, należy nacisnąć przycisk

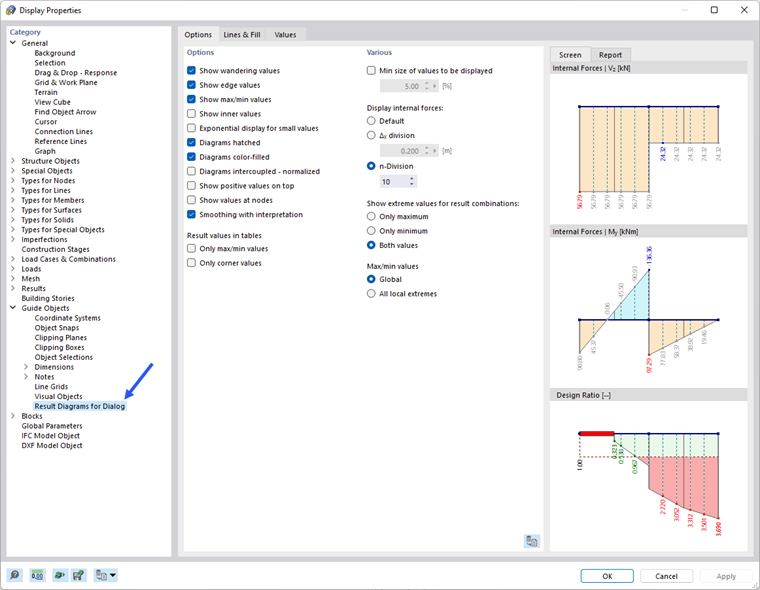

na pasku narzędzi. Okno dialogowe 'Właściwości wyświetlania' umożliwia dostosowanie kolorów, linii i wartości.
Gładkie zakresy dla wykresów wyników
Wartości wyników można uśredniać za pomocą zdefiniowanych przez użytkownika 'Zakresów gładkich' w celu przygotowania wyników do celów inżynierskich. W ten sposób można zredukować np. szczyty momentów nad podporami.
Kliknij przycisk
na pasku narzędzi, aby otworzyć okno dialogowe 'Gładkie zakresy wykresów wyników'.

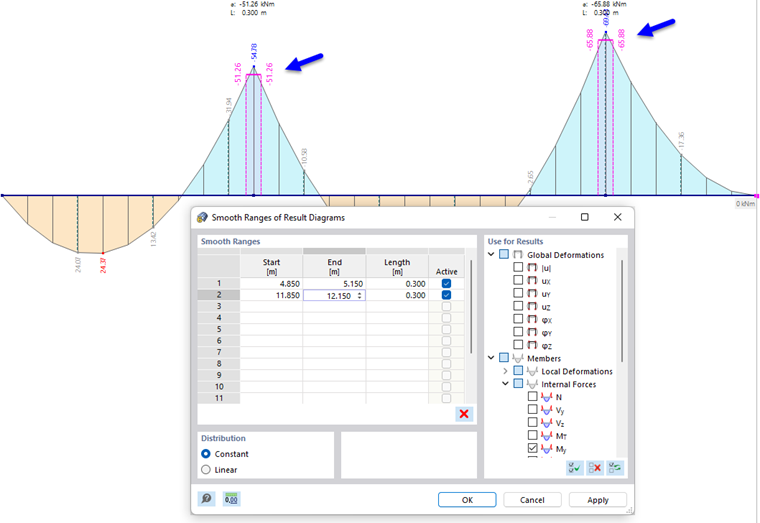

W tabeli 'Zakresy gładkie' zdefiniuj strefy, których wartości średnie chcesz określić. Wpisy dla początku, końca i długości są interaktywne. Za pomocą pola wyboru 'Aktywny' można określić, który obszar zostanie uwzględniony na wykresie.
W sekcji 'Zastosować dla wyników' należy wybrać deformacje, siły wewnętrzne lub odkształcenia, dla których wyniki mają zostać wygładzone.
W sekcji 'Rozkład' można określić, czy wartości w zakresie gładkości mają być wyświetlane w postaci rozkładu stałego (jak pokazano na rysunku powyżej) czy liniowego.
