Modyfikacje sztywności pręta

Modyfikacja sztywności pręta oferuje różne możliwości wpływania na sztywność prętów.

Informacje

Zmiana sztywności jest uwzględniana tylko podczas analizy statyczno-wytrzymałościowej, ale nie przy sprawdzaniu warunków projektowych w rozszerzeniach.

Typ modyfikacji

Na liście dostępne są do wyboru różne typy. Zawartość kolejnych sekcji okna dialogowego zależy od wybranego typu modyfikacji.

Mnożniki

Sztywność można dostosować na dwa sposoby za pomocą 'Mnożników':

  • Sztywność całkowita: Wszystkie elementy macierzy sztywności zostają pomnożone przez współczynnik 'k'.
  • Sztywności częściowe, ciężary i masy: Elementy macierzy sztywności oraz ciężar można modyfikować za pomocą określonych współczynników.

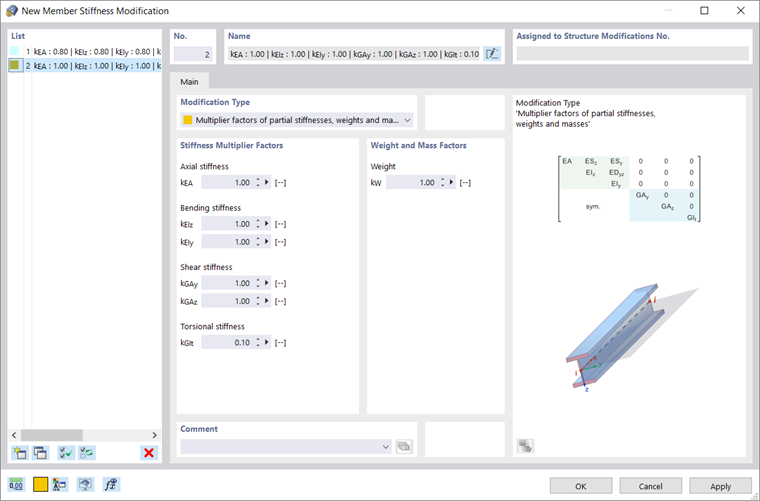

Rysunek Nowa modyfikacja sztywności pręta przedstawia redukcję sztywności skrętnej GIt do 10%.

Wskazówka

W W FAQ 5554 opisano, w jaki sposób można wykorzystać modyfikację sztywności pręta do dezaktywacji ciężaru własnego pręta w modelu.

Ustawienia i opcje

W przypadku norm amerykańskich i kanadyjskich istnieją możliwości modyfikacji pozwalające na zastosowanie współczynników sztywności zgodnie z normami.

ACI 318-19/CSA A23.3

Z listy należy wybrać 'Typ elementu':

  • Słupy
  • Belka

Współczynniki do określania sztywności na zginanie i sztywności osiowej są ustawiane zgodnie z wymaganiami normowymi.

AISC 360-16/CSA S16

Kolejnym krokiem jest określenie parametrów do 'Wyznaczenia τb' oraz 'Metody obliczeniowej'. Przy obliczaniu sił wewnętrznych należy uwzględnić współczynnik τb dla wszystkich prętów, których sztywność na zginanie wpływa na stateczność konstrukcji. Współczynnik ten jest zależny od siły osiowej w pręcie: im większa siła osiowa, tym większy współczynnik τb.

Jeżeli współczynnik τb wyznaczany jest iteracyjnie zgodnie z normą AISC, należy określić metodę obliczeniową - LRFD lub ASD. Następnie program RSTAB obliczy współczynnik zgodnie z równaniem (C2-2a) lub (C2-2b) w kilku krokach, aż do osiągnięcia zbieżności. Niezależnie od współczynnika τb dla wszystkich prętów zostaje zastosowany - zgodnie z wymaganiami normy AISC 360-10 - współczynnik redukcyjny 0,8 dla sztywności na zginanie oraz sztywności osiowej.
