Опоры стержней

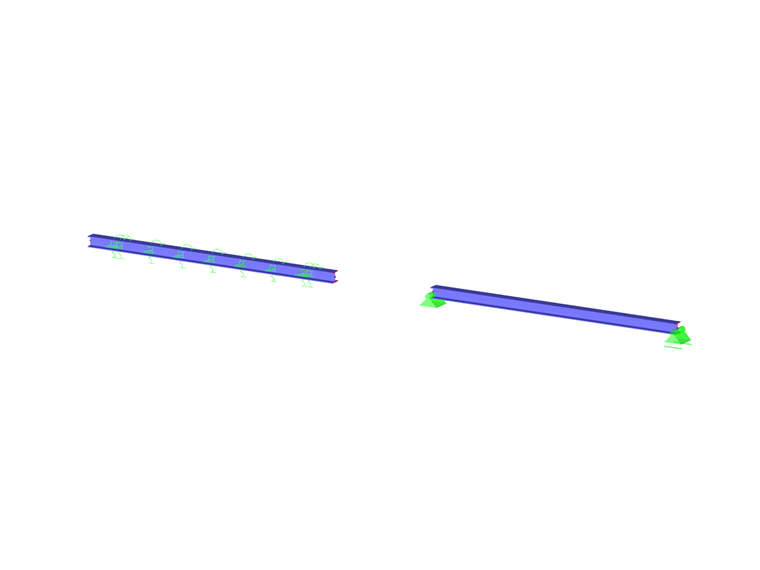

Опора стержня описывает граничные условия всех узлов КЭ, доступных вдоль стержня. Перемещения и повороты на этих внутренних узлах могут быть предотвращены или ограничены поступательными и вращательными пружинами. Это позволяет моделировать, например, фундаментные балки в качестве упругих опор стержней в модели.

Диалоговое окно ' Поддержка новых участников '

Основное

Вкладка Основные данные управляет основными параметрами опоры.

условия опирания

Условия опирания подразделяются на 'Поступательные', 'Сдвиг' и 'Вращательные' степени свободы. Для задания опоры или защемления, установите флажок для соответствующей оси. Флажок показывает, что степень свободы заблокирована и возможно перемещение или поворот стержня вокруг соответствующего направления.

При отсутствии опоры или защемления, снимите соответствующий флажок. Константа поступательной или вращательной пружины при этом устанавливается равной нулю. Вы можете в любое время настроить 'Константу пружины' для моделирования упругой опоры стержня. Задайте жесткость пружины в качестве расчетных значений.

Продольная

'Постоянная пружины' фундаментной балки рассчитывается с учетом ширины сечения, чтобы получить на основе модуля реакции основания продольную пружину в [Н/м² ], связанную с стержнем. Оно описывает силу стержня в [Н] на метр длины и ширины стержня, которая необходима для сжатия грунта на один метр. Умножьте значение на фактическую ширину сечения и введите результат в качестве константы пружины C_u,z (местная ось z у ленточных фундаментов со стержнями в горизонтальном положении, как правило, направлена вниз).

Когда стержень расположен горизонтально или наклонно, символы опор всегда отображаются под стержнем (то есть сбоку в направлении силы тяжести). Для вертикального стержня является определяющей ориентация оси стержня z. Ein Ausfall hingegen wirkt unabhängig von der grafischen Darstellung: Решающим в данном случае является критерий напряжения, связанный с ориентацией местной оси z.

Мы можем задать 'Нелинейность' для направления u_z (см. рисунок Новая опора стержня). Критерий 'Выход из работы при отрицательном или положительном контактном напряжении вдоль z' определяет силы, которые опора способна поглотить.

При применении критериев выхода из работы проверяйте ориентацию местных осей z. С помощью контекстного меню стержня можно изображать и скрывать оси стержня.

Если опора выходит из работы в направлении оси z, то и опоры конструкции в других направлениях не будут эффективны.

сдвиг

Сдвиговые пружины можно использовать для определения прочности грунта на сдвиг. Жёсткость на сдвиг s_x описывает осевую жесткость от жесткости при деформациях E ⋅ A. Константы пружины s_y и s_z определяются как произведение коэффициента Пуассона грунта и C_u,z.

Поворотная

Константа поворотной пружины описывает, как сдерживается поворот стержня вокруг его продольной оси.

Опции

Флажок 'Размеры опоры' доступен, как только конструктивная опора доступна в направлении осей стержня y или z. На вкладке Размеры опоры можно задать геометрию опоры стержня.

Размеры опоры

Размеры опоры необходимы для определения опорных напряжений (в процессе подготовки).

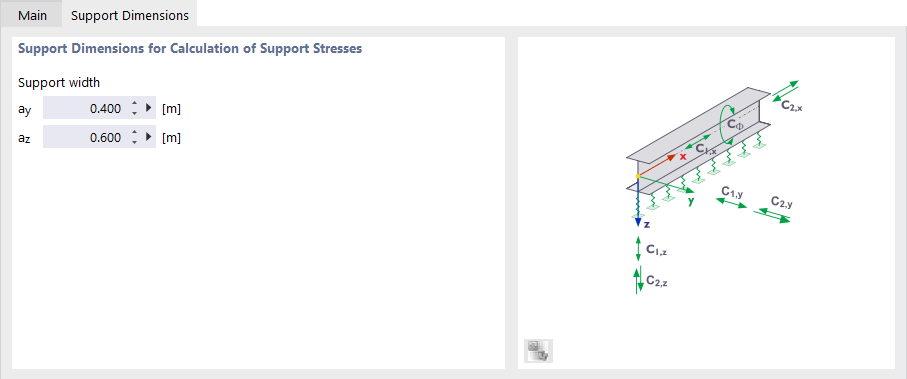

Определение размеров опоры
