Um apoio de barra descreve as condições de fronteira para todos os nós de EF disponíveis ao longo de uma barra. os deslocamentos e rotações nesses nós internos podem ser evitados ou limitados através de molas de translação e rotação. Isto permite-lhe modelar, por exemplo, vigas de fundação como apoios de barras elásticos no modelo.
Geral
O separador Principal gere os parâmetros de apoio básico.
condições de apoio
As condições de apoio estão divididas em graus de liberdade de 'translação', 'corte' e 'rotação'. Para definir um apoio ou restrição, assinale a caixa de seleção para o respetivo eixo. A marca de selecção indica que os graus de liberdade estão bloqueados e 'o deslocamento ou rotação da barra na direcção correspondente é possível.
Se não se encontra disponível apoio ou restrição, limpe a respectiva caixa de selecção. A constante da mola de translação ou rotação é então definida como zero. Pode ajustar a 'Constante de mola' a qualquer momento de forma a modelar um apoio elástico da barra. Introduz a rigidez da mola como valor de cálculo.
Em translação
A 'Constante de mola' de uma viga de fundação é determinada considerando a largura da secção de forma a obter uma mola de translação relacionada com a barra em [N/m2 ] baseada no módulo de reação do subleito. Descreve a força da barra em [N] por metro de comprimento e largura de barra que é necessária para comprimir o solo por um metro. Multiplicar o valor pela atual largura da secção e introduzir o resultado como a constante de mola Cu,z (o eixo z local está geralmente direccionado para baixo para sapatas de fundação contínuas com barras na posição horizontal).
Quando uma barra é horizontal ou inclinada, os símbolos de apoio são sempre apresentados por baixo da barra (isto é, no lado da direção da gravidade). Para uma barra vertical, a orientação do eixo de barra z é determinante. Ein Ausfall hingegen wirkt unabhängig von der grafischen Darstellung: Aqui, o critério de tensão, que está relacionado com a orientação do eixo z local, é decisivo.
É possível especificar uma 'Não linearidade' para a direção uz (ver imagem Novo apoio de barra). O critério 'Rotura se tensão de contacto em z negativa ou positiva' controla as forças que o apoio é capaz de absorver.
Verifique a orientação dos eixos locais z quando aplicar critérios de rotura. Pode mostrar e ocultar os eixos da barra utilizando o menu de contexto da barra.
Se o apoio rompe na direcção do eixo z, também os apoios estruturais nas outras direcções não são eficazes.
Corte
As molas de corte podem ser utilizadas para determinar a resistência ao corte do solo. A rigidez de corte sx descreve a rigidez axial devido à rigidez de deformação E ⋅ A. As constantes de mola sy e sz são determinadas como o produto do coeficiente de Poisson's do solo e Cu,z.
Em rotação
A constante de uma mola de rotação descreve como a rotação da barra é restringida sobre o seu eixo longitudinal.
Opções
A caixa de selecção 'Dimensões do apoio' encontra-se disponível assim que um apoio estrutural se encontra disponível na direcção dos eixos da barra y ou z. No separador {%>

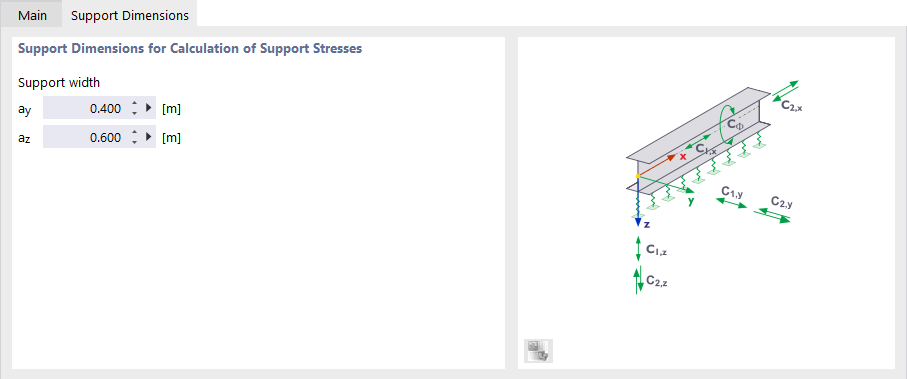

Dimensões do apoio
As dimensões do apoio são necessárias para determinar as tensões de apoio (em preparação).
