Типы контактов поверхностей

Тип контакта поверхности управляет, какие силы передаются между двумя группами параллельных поверхностей ("поверхностные контакты").

' Диалоговое окно «Новый тип контакта с поверхностью» '

Установите в разделе 'Тип контакта' свойства контактов, которые находятся перпендикулярно и параллельно поверхностям.

Контакт перпендикулярно к поверхностям

В списке 'Контакт перпендикулярно к поверхностям' доступен выбор из трех вариантов, которые позволяют управлять передачей сил между поверхностями.

Полная передача силы

Между поверхностями передаются как растягивающие, так и сжимающие силы.

Разрыв при растяжении

Контакт разрывается, как только поверхности удаляются друг от друга.

Разрыв при сжатии

Между поверхностями передаются только растягивающие силы.

Контакт параллельно к поверхностям

Варианты в списке 'Контакт параллельно к поверхностям' (см. изображение Новый тип поверхностного контакта) описывают, как передаются сдвиговые силы между поверхностями.

Разрыв, если контакт перпендикулярно к поверхностям не действует

Если между поверхностями нет растягивающего или сжимающего контакта, сдвиговые силы также не передаются.

Полная передача силы

Передаются все сдвиговые силы - независимо от того, действует ли контакт перпендикулярно к поверхностям.

Жесткое трение

Установите параметры контакта параллельно к поверхностям на вкладке 'Жесткое трение'.

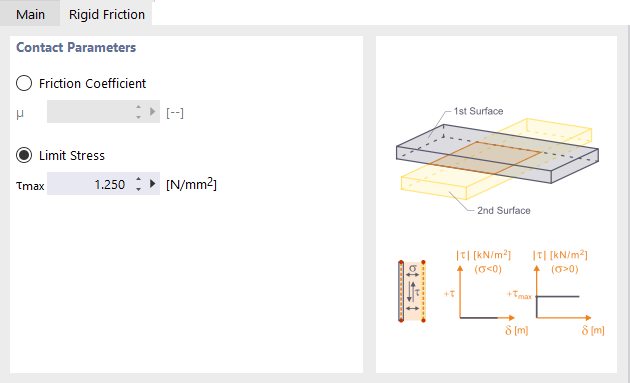

Задание жесткого трения параллельно поверхностям

• Коэффициент трения μ: Передаваемые сдвиговые силы соотносятся с нормальными силами, которые действуют перпендикулярно поверхности. Укажите коэффициент μ для этого отношения сдвиговых напряжений (τ = μ ⋅ |σ|).
• Предельное напряжение τ_max: Как только достигается максимально допустимое сдвиговое напряжение, напряжение не увеличивается с увеличением деформации, а остается постоянным.

Жесткое трение действует сразу. Сдвиговое напряжение зависит от нормального напряжения. Необходимо указать 'коэффициент трения' μ.

Эластическое трение

Установите параметры контакта параллельно к поверхностям на вкладке 'Эластическое трение', при котором сдвиговая сила пропорционально увеличивается в зависимости от деформации. Ввод похож на представление, показанное на изображении Жесткое трение. Так как моделируется эластическое поведение, необходимо также указать константу жесткости сдвига C. Она представляет собой необходимую силу, чтобы переместить поверхность площадью 1 m² на 1 m.

Эластическое поведение

Установите параметры контакта параллельно к поверхностям на вкладке 'Эластическое поведение'.

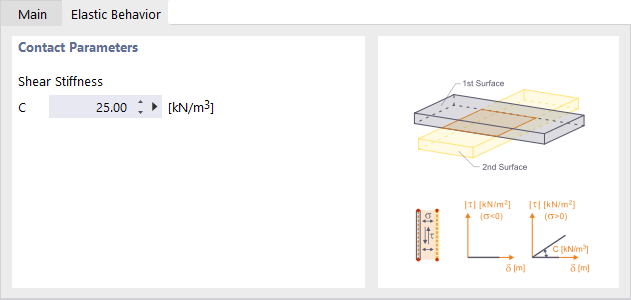

Определение упругого поведения параллельно поверхностям

Укажите жесткость сдвига C пружины для описания свойства эластической передачи сдвиговых сил.
