Typy kontaktů mezi plochami

Typem kontaktu plochy se řídí síly, které se přenášejí mezi dvěma skupinami rovnoběžných ploch („plošné kontakty“).

Dialog ' Nový typ kontaktu s plochou '

V sekci 'Typ kontaktu' nastavte vlastnosti kontaktu, které jsou kolmé na plochy a rovnoběžné s plochami.

Kontakt kolmo k plochám

V seznamu 'Kontakt kolmo na plochy' máme na výběr ze tří možností, kterými lze řídit přenos sil mezi plochami.

Úplný přenos sil

Mezi plochami se přenáší tahová i tlaková síla.

Neúčinnost při tahu

Kontakt se uvolní, jakmile se plochy od sebe vzdálí.

Neúčinnost při tlaku

Mezi plochami se přenášejí pouze tahové síly.

Kontakt rovnoběžně s plochami

Možnosti v seznamu 'Kontakt rovnoběžně s plochami' (viz obrázek image022708 Nový typ kontaktu s plochou ) popisují, jak se přenášejí smykové síly mezi plochami.

Neúčinnost, pokud kontakt kolmo k plochám nepůsobí

Pokud mezi plochami není žádný tahový nebo tlakový kontakt, nepřenášejí se ani smykové síly.

Úplný přenos sil

Přenášejí se všechny smykové síly - bez ohledu na to, zda je kontakt kolmý na plochy.

Tuhé tření

V záložce 'Tuhé tření' je třeba zadat parametry kontaktu rovnoběžně s plochami.

Zadání tření o rovnoběžně s plochami

• Součinitel tření μ: Přenášené smykové síly se vztahují k normálovým silám působícím kolmo na plochu. U tohoto poměru smykových napětí uveďte součinitel μ (τ = μ ⋅ | σ |).
• Mezní napětí τ_max : Jakmile je dosaženo maximálního přípustného smykového napětí, napětí se dále nezvyšuje zvyšováním deformace, ale zůstává konstantní.

Tuhé tření má okamžitou účinnost. Smykové napětí závisí na normálovém napětí. Je třeba zadat 'součinitel tření' μ.

Pružné tření

V záložce 'Pružné tření' je třeba nastavit parametry kontaktu rovnoběžně s plochami, v nichž úměrně s deformacemi roste posouvající síla. Zadání je podobné zobrazení, které je znázorněno na obrázku Rigid Friction . Protože se jedná o pružné chování, je třeba zadat také konstantu smykové tuhosti C. Představuje sílu, která je zapotřebí k posunu plochy 1 m² o 1 m.

Pružné chování

V záložce 'Pružné chování' je třeba zadat parametry kontaktu rovnoběžně s plochami.

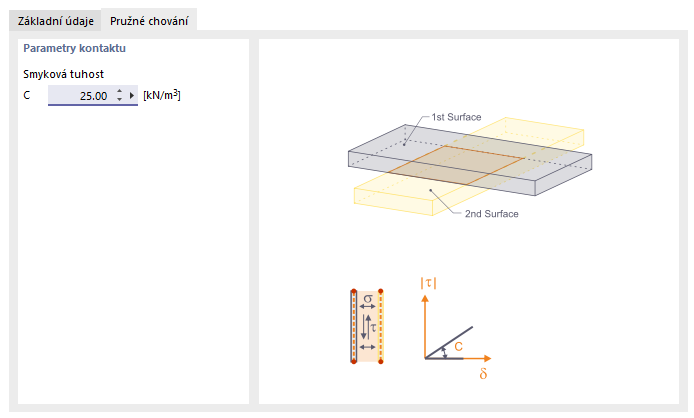

Zadání elastického chování rovnoběžně s plochami

Zadáním smykové tuhosti C pružiny popíšeme vlastnost pružného přenosu smykových sil.
