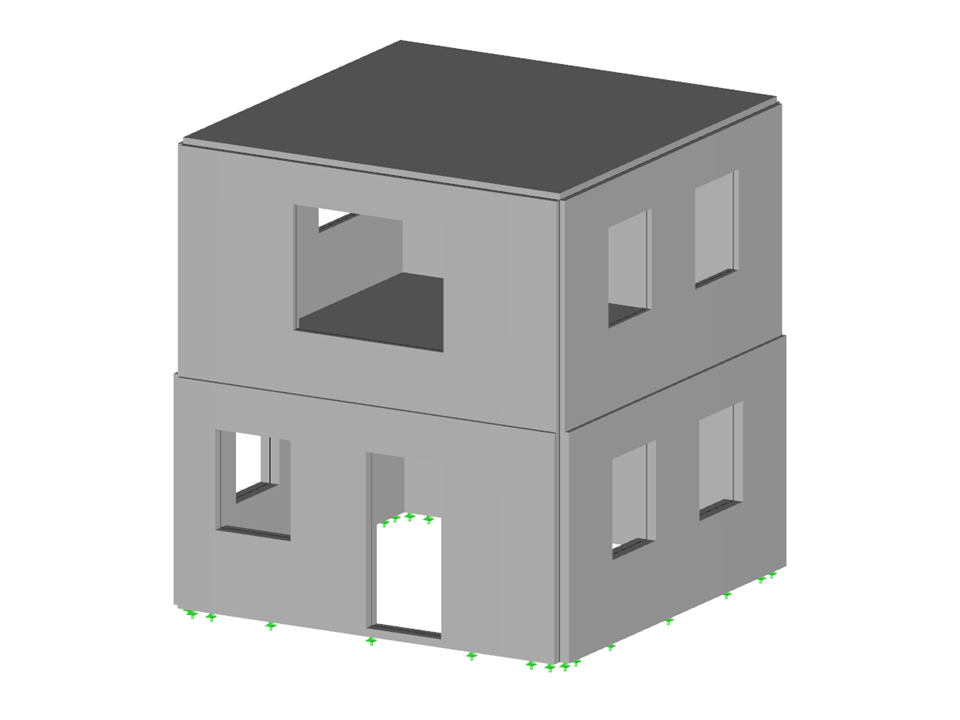

Betongebäude
Modell zum Herunterladen
Beschreibung
Frage: Können die Eigenschaften, wie z. B. der Querschnitt, oder die Flächendicke sowie das Material einer Fläche eines bestehenden Elementes für ein neues Element übernommen werden?
Antwort: Wird ein neues Element (Stab, Fläche, Volumenkörper) erstellt, so gibt es im Dialog ganz unten eine entsprechende Funktion, um die Eigenschaften eines anderen Elementes zu importieren (siehe Bild 01).
Nachdem die Funktion aktiviert wurde, klickt man das gewünschte Element, von dem die Eigenschaften übernommen werden sollen. Dabei werden neben der Geometrie und dem Material auch weitere Einstellungen, wie z. B. Exzentrizitäten oder Steifigkeitsmodifizierungen, mit übernommen.
Schlüsselwörter
Schreiben Sie einen Kommentar...
Schreiben Sie einen Kommentar...
- Aufrufe 144x
- Downloads 28x
- Aktualisiert 30. April 2021
- Größe 6,3 MB
- Anzahl Knoten 71
- Anzahl Linien 77
- Anzahl Stäbe 2
- Anzahl Flächen 11
- Anzahl Lastfälle 4
- Anzahl Lastkombinationen 41
- Anzahl Ergebniskombinationen 4
- Gesamtgewicht 67,151 t
- Abmessungen 5.000 x 5.000 x 5.750 m
- Programmversion 5.26.00.158583
