Bemessungsmomente
Bei den Bemessungsdetails des Rasterpunkts finden sich die aus den FE-Knoten interpolierten Schnittgrößen. As the model type 3D was specified in the general data (see Figure 2.1), the moments mx, my, and mxy, as well as the axial forces nx, ny, and nxy exist in the surface.
Aus den RFEM-Schnittgrößen der linearen Statik werden die Hauptschnittgrößen bestimmt. Diese ermitteln sich nach den Gleichungen, die in der Kapitel 2.3 und Kapitel 2.4 vorgestellt sind.
- Online-Handbuch | RF-BETON Flächen | 2 Theoretical Background | 2.3 Walls (Diaphragms)
- Online-Handbuch RFEM 5 | RF-BETON Flächen | 2 Theoretical Background | 2.4 Plates
Bei Schalen werden die Hauptnormalkräfte für beide Plattenseiten angegeben, da sie für die Bemessung als Schale erforderlich sind. Die Hauptnormalkräfte an Plattenober- und Plattenunterseite sind – im Gegensatz zu den Momenten – gleich.

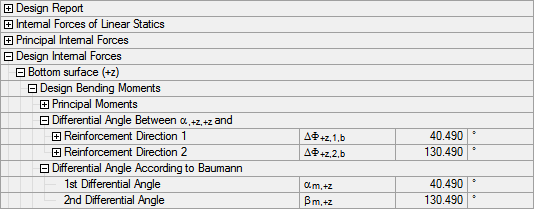

Aus den Hauptmomenten mI,+z und mII,+z an der Flächenunterseite werden nun die Bemessungsmomente ermittelt. Dazu werden zunächst die Differenzwinkel αm,+z und βm,+z zwischen der Richtung γm,+z der ersten Hauptnormalkraft mI,+z an der Flächenunterseite und den beiden Bewehrungsrichtungen φ1 = 0° und φ2 = 90° bestimmt.

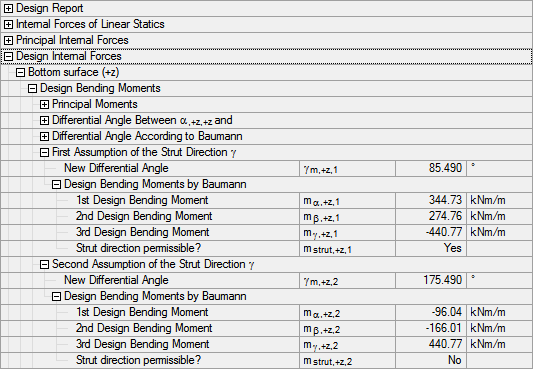

Es wird nun nach der Richtung eines Moments gesucht, das das zweibahnige Bewehrungsnetz aussteift. Wie schon bei Wänden und Platten gezeigt, kommen als Momentenrichtungen nur die zwei Winkel zwischen den Richtungen der Bewehrungsscharen infrage. Die Untersuchung für die Flächenunterseite liefert diese Richtungen für die angenommenen Betondruckstreben:

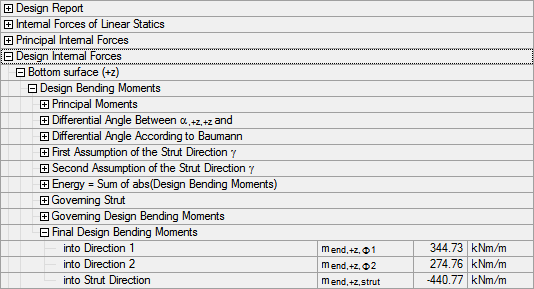

Nur die Annahme der Richtung γm,+z,1 von 85.490° erweist sich als zulässig. Da keine Optimierung dieses Winkels mehr vorgenommen wird, ergeben sich als endgültige Bemessungsmomente mend,+z,φ1 und mend,+z,φ2 in Richtung der beiden Bewehrungsscharen:
