Die Ergebnisse von RF-BETON Flächen lassen sich auch in anderen Programmen verwenden.
Zwischenablage
Markierte Zellen der Ergebnismasken können mit [Strg]+[C] in die Zwischenablage kopiert und dann mit [Strg]+[V] z. B. in ein Textverarbeitungsprogramm eingefügt werden. Die Überschriften der Tabellenspalten bleiben dabei unberücksichtigt.
Ausdruckprotokoll
Die Daten von RF-BETON Flächen können in das Ausdruckprotokoll gedruckt (siehe Kapitel 7.1) und dort exportiert werden über Menü
- Datei → Export in RTF.
Diese Funktion ist im Kapitel 10.1.11 des RFEM-Handbuchs beschrieben.
Excel
RF-BETON Flächen ermöglicht den direkten Datenexport zu MS Excel oder in das CSV-Format. Diese Funktion wird aufgerufen über das Menü
- Datei → Tabellen exportieren.

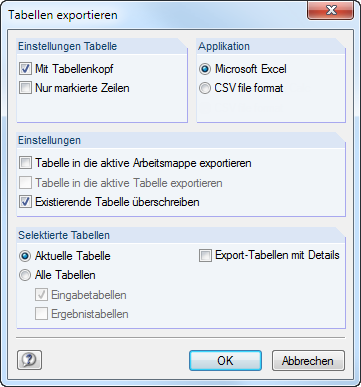

Es öffnet sich folgender Exportdialog.

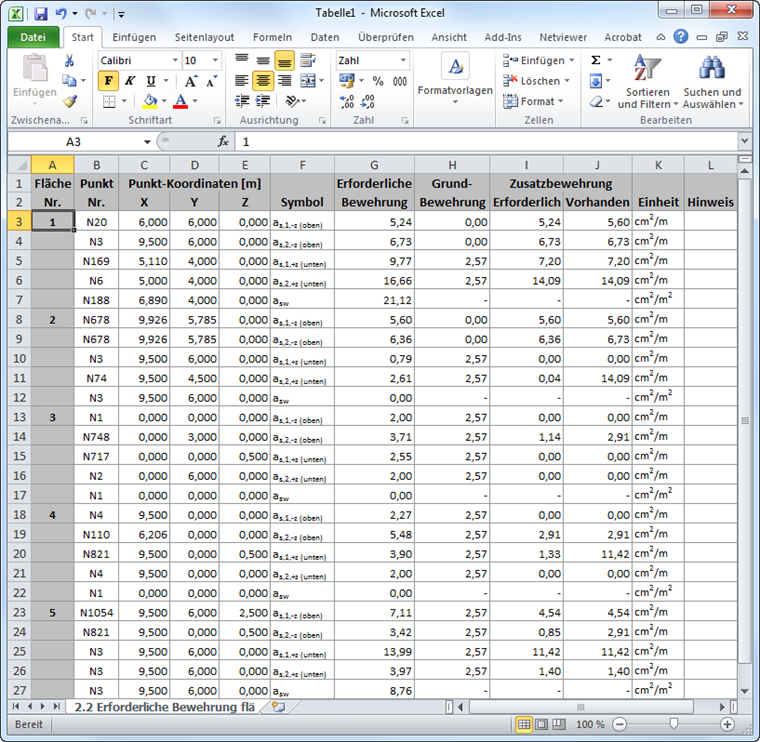

Wenn die Auswahl feststeht, kann der Export mit [OK] gestartet werden. Excel wird automatisch aufgerufen, d. h. das Programm braucht vorher nicht geöffnet werden.
CAD-Anwendungen
Die in RF-BETON Flächen ermittelten Bewehrungsquerschnitte lassen sich auch in CAD-Anwendungen nutzen. In RFEM sind Schnittstellen zu folgenden Programmen enthalten:
- Glaser (Format *.fem)
- Strakon (Format *.cfe)
- Nemetschek (FEM-Format für Allplan *.asf)
- Engineering Structural Format (Format *.esf)
Die Exportfunktion wird aufgerufen über das RFEM-Menü
- Datei → Exportieren.

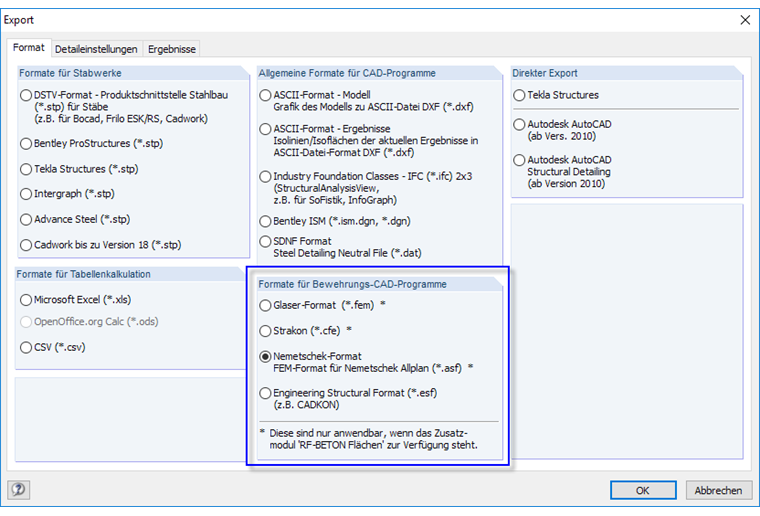

Es öffnet sich der Dialog Export, in dem die geeignete Schnittstelle ausgewählt werden kann (siehe Bild 8.8). Dieser Dialog ist im Kapitel 12.5.2 des RFEM-Handbuchs beschrieben.

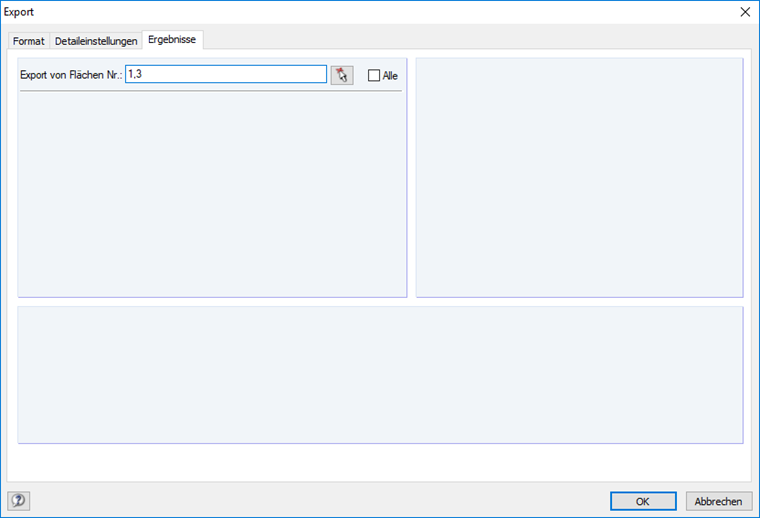

Je nach Schnittstelle sind in weiteren Registern Einstellungen möglich, die den Export der Bewehrungen steuern.

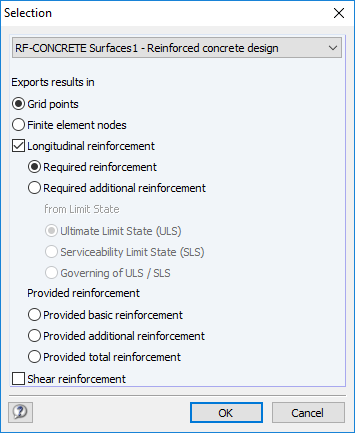

Nach [OK] erscheint ein weiterer Dialog zur Auswahl der relevanten Ergebnisse.
