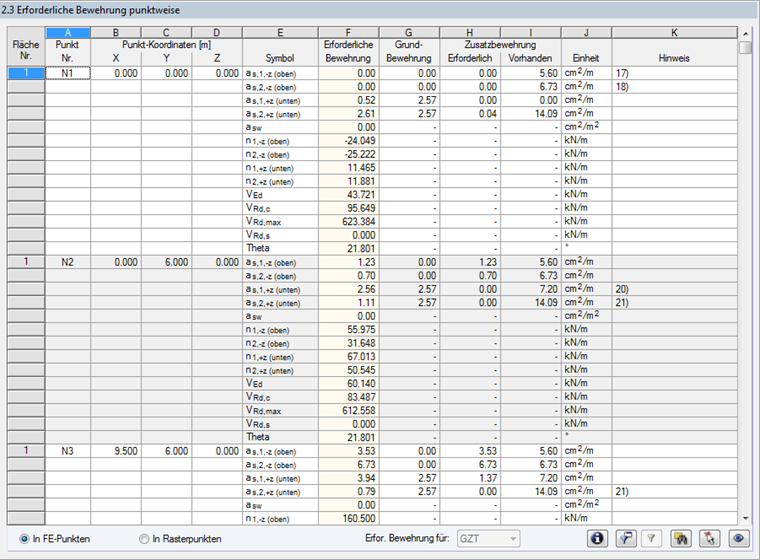

Diese Ergebnismaske listet die maximalen Bewehrungsquerschnitte für alle FE- bzw. Rasterpunkte jeder Fläche auf. Die Spalten sind im Kapitel 5.1 erläutert.
Neben den Längs- und Schubbewehrungen werden bemessungsrelevante Werte der Einwirkungen und Tragfähigkeiten ausgegeben. Für EN 1992-1-1 sind dies:
| Symbol | Bedeutung |
|---|---|
| n1,-z (oben) | Normal- bzw. Membrankraft zur Bemessung der Bewehrung in die erste Bewehrungsrichtung an der Flächenoberseite |
| n2,-z (oben) | Normal- bzw. Membrankraft zur Bemessung der Bewehrung in die zweite Bewehrungsrichtung an der Flächenoberseite |
| n1,+z(unten) | Wie n1,-z(oben), jedoch für Flächenunterseite |
| n2,+z(unten) | Wie n2,-z(oben), jedoch für Flächenunterseite |
| m1,-z(oben) | Nur für Modelltyp 2D - XY (uZ/φX/φY): Moment zur Bemessung der Bewehrung in die erste bzw. zweite Bewehrungsrichtung an der Flächenoberseite |
| m2,-z(oben) | Nur für Modelltyp 2D - XY (uZ/φX/φY): Moment zur Bemessung der Bewehrung in die erste bzw. zweite Bewehrungsrichtung an der Flächenoberseite |
| m1,-z(unten) | Wie m1,-z(oben) / m2,-z(oben), jedoch für Flächenunterseite |
| m2,-z(unten) | Wie m1,-z(oben) / m2,-z(oben), jedoch für Flächenunterseite |
| VEd | Bemessungswert der einwirkenden Querkraft |
| VRd,c | Querkrafttragfähigkeit ohne Querkraftbewehrung |
| VRd,max | Querkrafttragfähigkeit der Betondruckstrebe |
| VRd,s | Querkrafttragfähigkeit der Querkraftbewehrung |
| Theta | Neigungswinkel der Betondruckstrebe |
Mit der Suchfunktion, die über die links dargestellte Schaltfläche aufgerufen wird, lassen sich FE- und Rasterpunkte schnell finden (siehe Bild 6.7).
