Paramètres globaux
Les paramètres de base pour la vérification du béton sont gérés dans la boîte de dialogue « Paramètres globaux ». Cette boîte de dialogue est essentiellement indépendante de la norme que vous avez sélectionnée dans les données de base du modèle. Cependant, les valeurs par défaut peuvent différer.

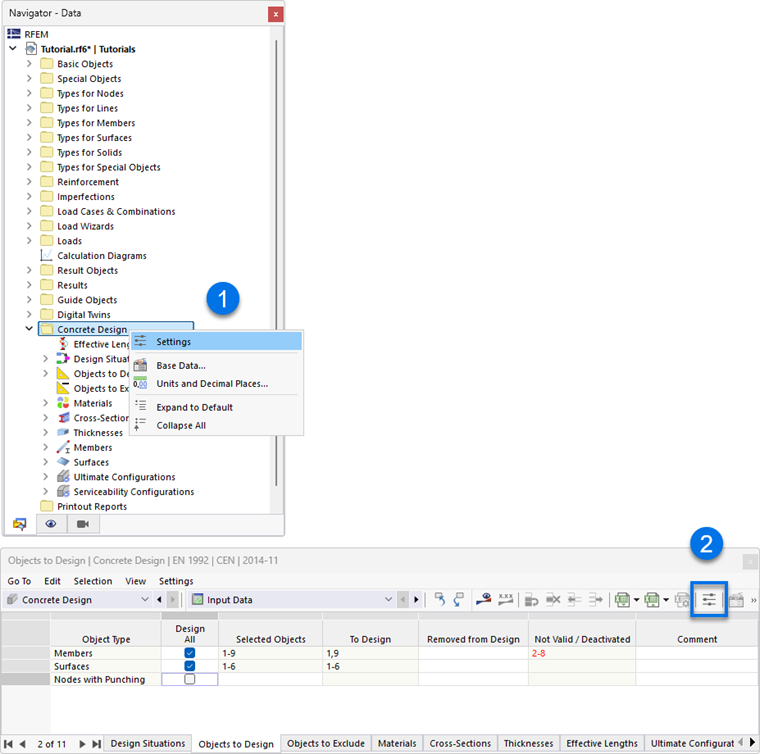

Vous pouvez accéder aux paramètres globaux de l’une des manières suivantes :
- Menu contextuel dans l’entrée du navigateur « Vérification du béton »
- Bouton
dans la barre d’outils des tableaux pour la vérification du béton

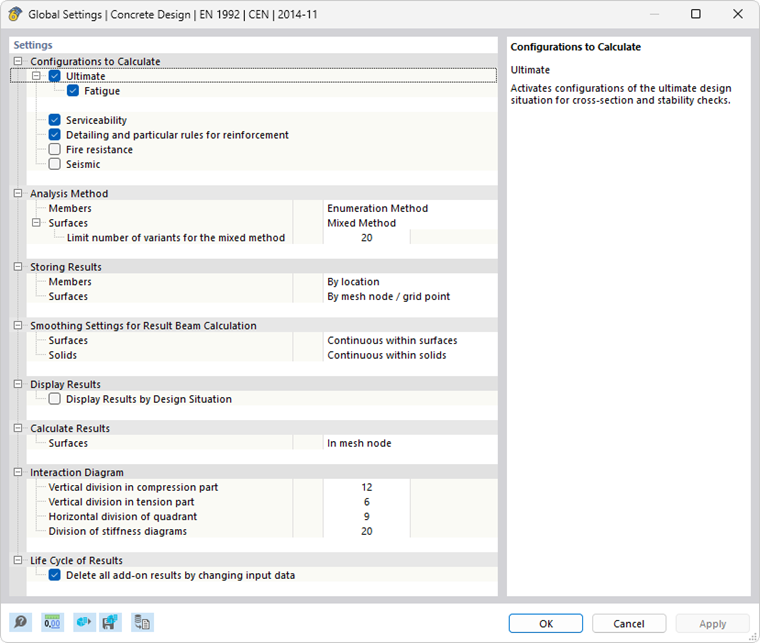

Paramètres globaux
Avec le bouton
, vous pouvez restaurer les paramètres par défaut de la norme.
Configurations à calculer
Les cases à cocher vous permettent de contrôler quelles configurations de calcul doivent être examinées de manière générale. Lors de la vérification selon l’EN 1992-1-1, les configurations pour la « capacité portante » et l’« état limite de service » sont activées par défaut.
Méthode de calcul
La « méthode d’énumération » est prédéfinie pour les barres et les surfaces. Les autres méthodes de calcul disponibles dans la liste sont la « méthode d’enveloppe » et la « méthode mixte ».
- Méthode d’énumération : Toutes les combinaisons de charges au sein d’une situation de projet sont calculées individuellement et successivement. Cela conduit généralement aux résultats les plus précis, mais peut parfois entraîner des temps de calcul plus longs.
- Méthode d’enveloppe : Les efforts internes enveloppes résultant des valeurs extrêmes de la situation de projet sont d’abord calculés. L’enveloppe est ensuite utilisée pour la vérification. Cela conduit généralement à un temps de calcul plus court, mais peut parfois entraîner une vérification moins économique par rapport à la méthode d’énumération.
- Méthode mixte : Les deux méthodes décrites ci-dessus sont combinées. Vous avez ici la possibilité d’ajuster le « nombre de variantes » comme valeur limite à laquelle le programme bascule entre la méthode d’énumération et la méthode d’enveloppe. Avec la valeur par défaut de 20, le programme utilise la méthode d’énumération tant que le nombre de « variantes de résultats » est inférieur à 20. Si le nombre de variantes au sein d’une situation de projet est supérieur ou égal à 20, la méthode d’enveloppe est utilisée pour économiser du temps de calcul. Vous pouvez définir les paramètres séparément pour les barres et les surfaces.
Optimisation - ratio de vérification maximal admissible (en préparation)
Le concept de vérification repose sur une méthode de calcul. Cela signifie que vous spécifiez la section et l’armature et que le programme effectue les vérifications avec ces spécifications. Pour le développement futur de RFEM et RSTAB, l’optimisation des sections et des spécifications d’armature est également prévue. Un critère de vérification spécifique ou un ratio de vérification est alors visé pour les vérifications individuelles. Vous pouvez également spécifier une valeur différente de « 1.00 », qui peut être inférieure ou supérieure, afin d’influencer l’objectif d’optimisation.
Sauvegarde des résultats
Vous pouvez définir si, pour les barres, les résultats doivent être enregistrés pour les différentes positions x de la barre (« Par position ») ou uniquement pour la barre dans son ensemble (« Par objet »). Cette dernière option nécessite moins de temps, mais rend plus difficile une évaluation détaillée dans les tableaux de résultats.
Pour les surfaces, vous pouvez spécifier si les résultats doivent être enregistrés pour chaque nœud de maillage EF ou point de grille et chaque vérification (« Par position ») ou si, pour chaque vérification, seul le résultat de la position déterminante dans la surface (« Par objet ») doit être enregistré.
Paramètres de lissage pour le calcul de la poutre résultante
Une poutre résultante intègre les efforts internes de barres, de surfaces ou de solides. Pour la vérification dans le module complémentaire, vous pouvez contrôler quel paramètre de lissage est utilisé lors de l’intégration des résultats. Les options suivantes sont disponibles dans la liste :
- Constant dans les éléments de maillage
- Non continu
- Continu au sein des surfaces/solides (par défaut)
- Continu au sein des ensembles de surfaces/ensembles de solides, sinon au sein des surfaces/solides
- Continu au sein de toutes les surfaces/solides
Les différentes possibilités sont décrites dans le chapitre Lissage des résultats du manuel de RFEM.
Afficher les résultats
La case à cocher contrôle si les résultats de vérification sont préparés pour chaque situation de projet. Elle est désactivée par défaut afin que le travail dans les tableaux de résultats puisse être effectué sans longs temps d’attente.
Calculer les résultats
Cette option vous permet de contrôler si, lors de la vérification des surfaces, les positions des nœuds de maillage EF ou des points de grille doivent être utilisées (voir le chapitre Résultats par surface du manuel de RFEM).
Les deux options de la liste concernent les résultats dans les tableaux et dans les détails de vérification : elles vous permettent de contrôler si les valeurs des nœuds de maillage ou des points de grille sont affichées. La grille des surfaces représente une sortie en points de résultats à intervalles réguliers indépendante du maillage EF (voir le chapitre Surfaces du manuel de RFEM). Ces options n’ont aucune influence sur les résultats graphiques.
Diagramme d’interaction
Vous pouvez définir ici les paramètres à utiliser pour l’affichage des résultats des détails de vérification sous forme de diagramme d’interaction.
Cycle de vie des résultats
Les résultats de la vérification du béton sont supprimés dès que vous modifiez les données d’entrée. Cela garantit que la vérification repose sur des conditions aux limites correctes. Dans certains cas, il peut toutefois être utile de conserver les résultats, par exemple si vous ajustez l’armature existante et souhaitez encore voir les résultats du calcul précédent – l’armature non couverte. Dans ce cas, désactivez la case à cocher pour éviter le recalcul complet des résultats du béton.
