Жесткие связи

С помощью жестких связей вы можете моделировать соединения между линиями, стержнями и поверхностями, не определяя соединительных стержней или жестких поверхностей между объектами. При жесткой связи деформации связанных узлов, линий и стержней идентичны.

Диалоговое окно «Новое жёсткое соединение»

Жесткая связь объектов

В списке представлены различные типы соединений на выбор.

Выбор типа жёсткой связи

Линия к линии

Укажите номера двух жестко связанных линий или задайте их графически с помощью кнопки .

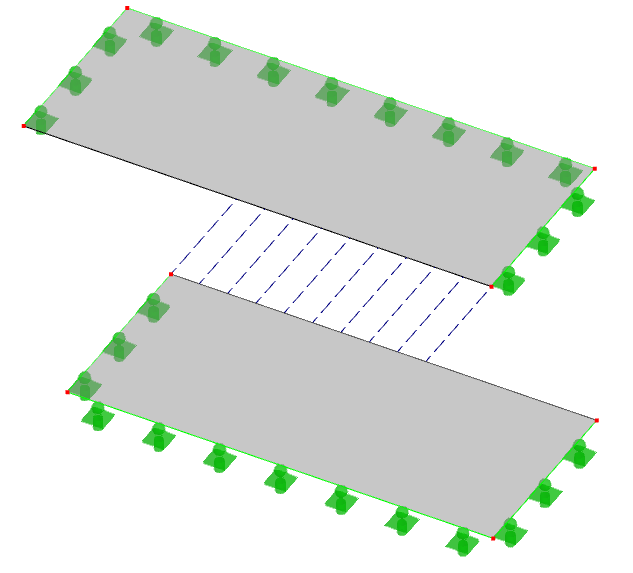

Тип связи «Линия к линии»

Связь, как правило, создается в качестве ортогональной связи между линиями. Если необходимо создать связь иным образом, активируйте в разделе 'Опции' контрольную метку Пользовательское распределение. Вы можете индивидуально задать свойства связи для каждой линии (см. изображение Линии с пользовательской связью).

Если вы хотите моделировать податливую связь или использовать нелинейные свойства, выберите в списке ранее определенный Линейный узел. С помощью кнопки можно создать новый тип узла.

Линия к поверхности

Укажите номера линии и поверхности, которые необходимо жестко соединить. Вы можете также задать объекты графически с помощью кнопки .

Тип связи «Линия к поверхности»

Для поверхности линия связи создается из перпендикулярной проекции на поверхность.

Если вы хотите моделировать податливую или нелинейную связь, выберите в списке Линейный узел или создайте новый тип узла.

Плоскость

При этом типе соединения связаны смещения в плоскости соединения, а также повороты перпендикулярно плоскости. Это позволяет, например, моделировать стабилизирующие диски.

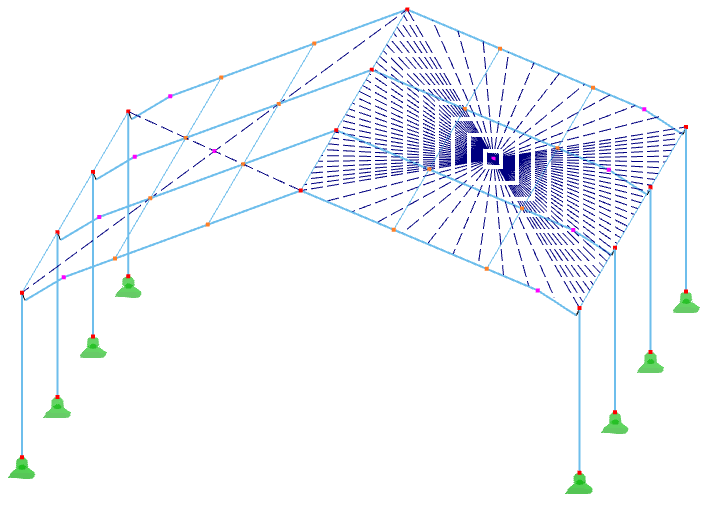

Жесткое соединение плоскостей кровли по четырем узлам (слева) и четырем линиям (справа)

Укажите номера связанных узлов и/или линий. С помощью кнопки вы также можете выбрать объекты графически.

Все узлы и линии должны находиться в одной плоскости. Она автоматически определяется как 'плоскость связи через 3 узла' из указанных узлов и линий. Если вы хотите вручную установить узлы плоскости, отметьте контрольную метку 'Пользовательские'. Таким образом, поля ввода станут доступными.

RFEM создаст новый узел в 'центре плоскости'. Координаты этой точки вы также можете задать вручную, отметив контрольную метку 'Пользовательские'.

Действие дисков крыши можно моделировать с помощью соединения граничных узлов или граничных линий.

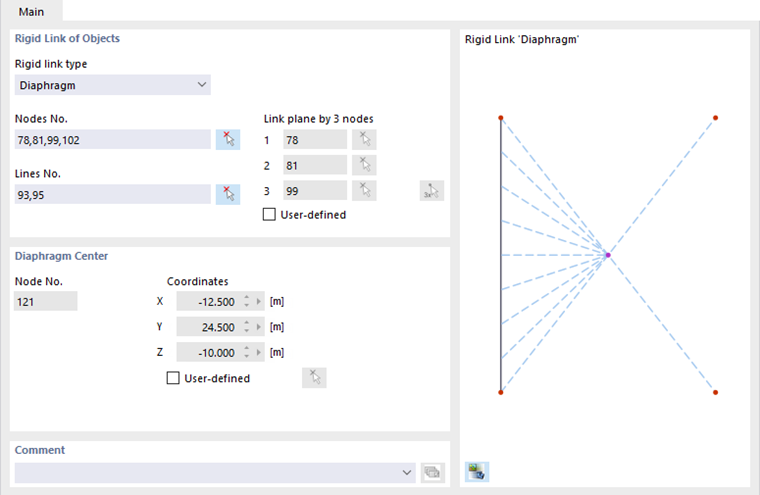

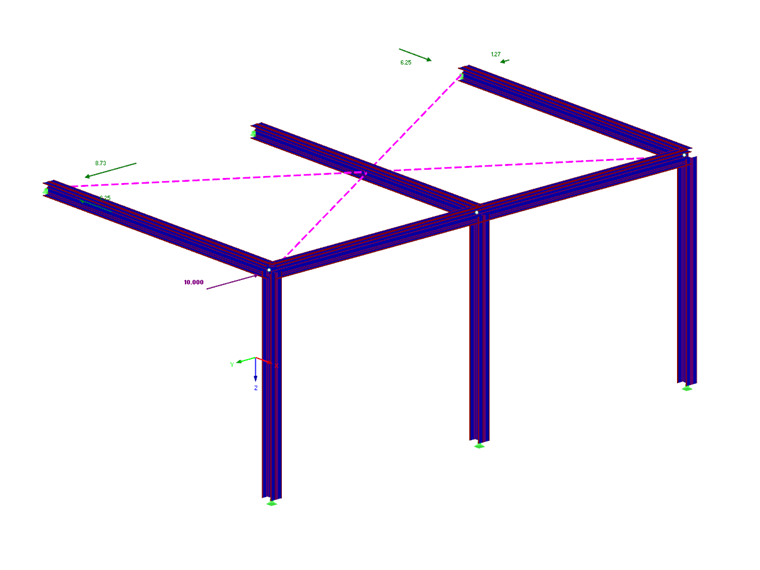

Жесткое соединение через плоскость

Жесткое тело

Концепция жесткой связи соответствует концепции Плоскости. Здесь связь осуществляется между поверхностями, которые не лежат в одной плоскости.

Укажите номера связанных узлов и/или линий объектов. С помощью кнопки вы также можете графически выбрать узлы и линии.

Опции

Пользовательское распределение

Для типа связи 'линия - линия' есть возможность пользовательской связи линий. Вы можете задать параметры в закладке 'Распределение'.

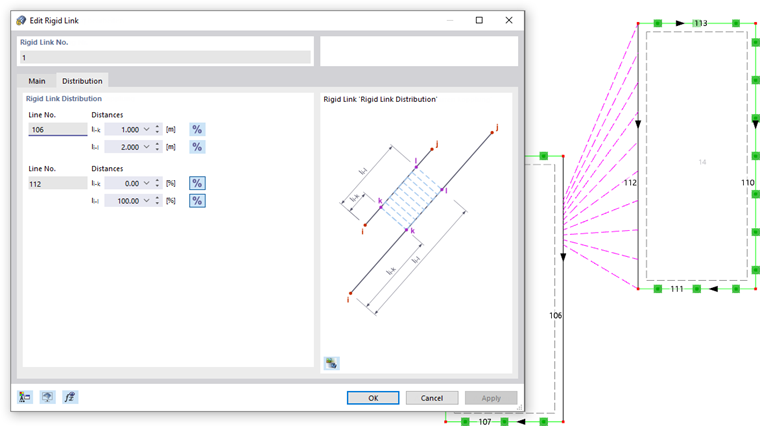

Связывание линий с помощью пользовательского распределения

Определите 'распределение жесткой связи' через относительные расстояния, отнесенные к началу каждой линии. С помощью кнопки вы можете переключить поля ввода на абсолютные длины.

Игнорировать влияние расстояния

Если вы отметите контрольную метку 'Игнорировать влияние расстояния', удаленность связи между поверхностями в расчет не будет учтена. В этом случае поверхности считаются непосредственно прилегающими друг к другу, так что не воздействуют дополнительные моменты и деформации от расстояния связи. По умолчанию эта опция отключена, так что рычаг между связанными объектами учитывается.

Следующий пример показывает, как контрольная метка влияет на результат.

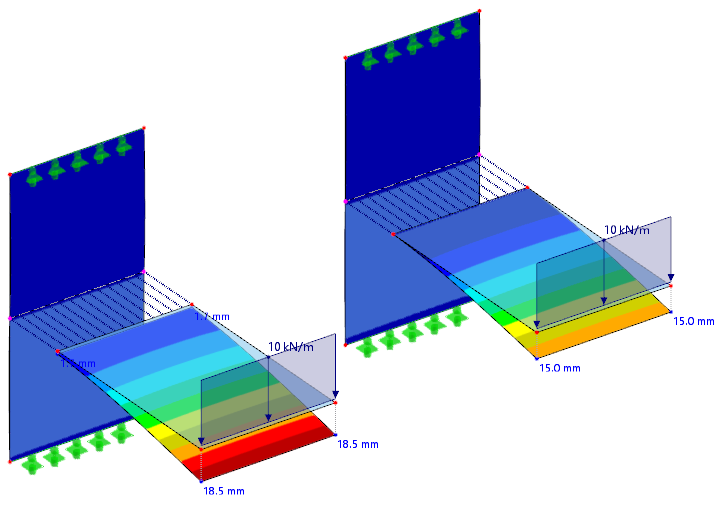

Деформации с учётом расстояния между сопряжёнными поверхностями (слева) и с активированной опцией «Игнорировать расстояние» (справа)
